单级卧式离心水泵结构三维设计

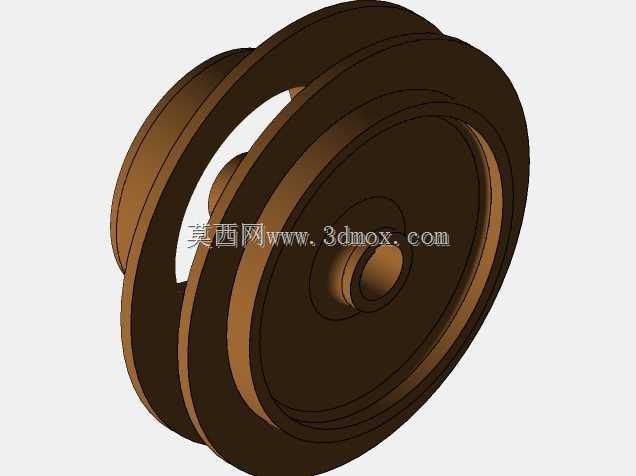

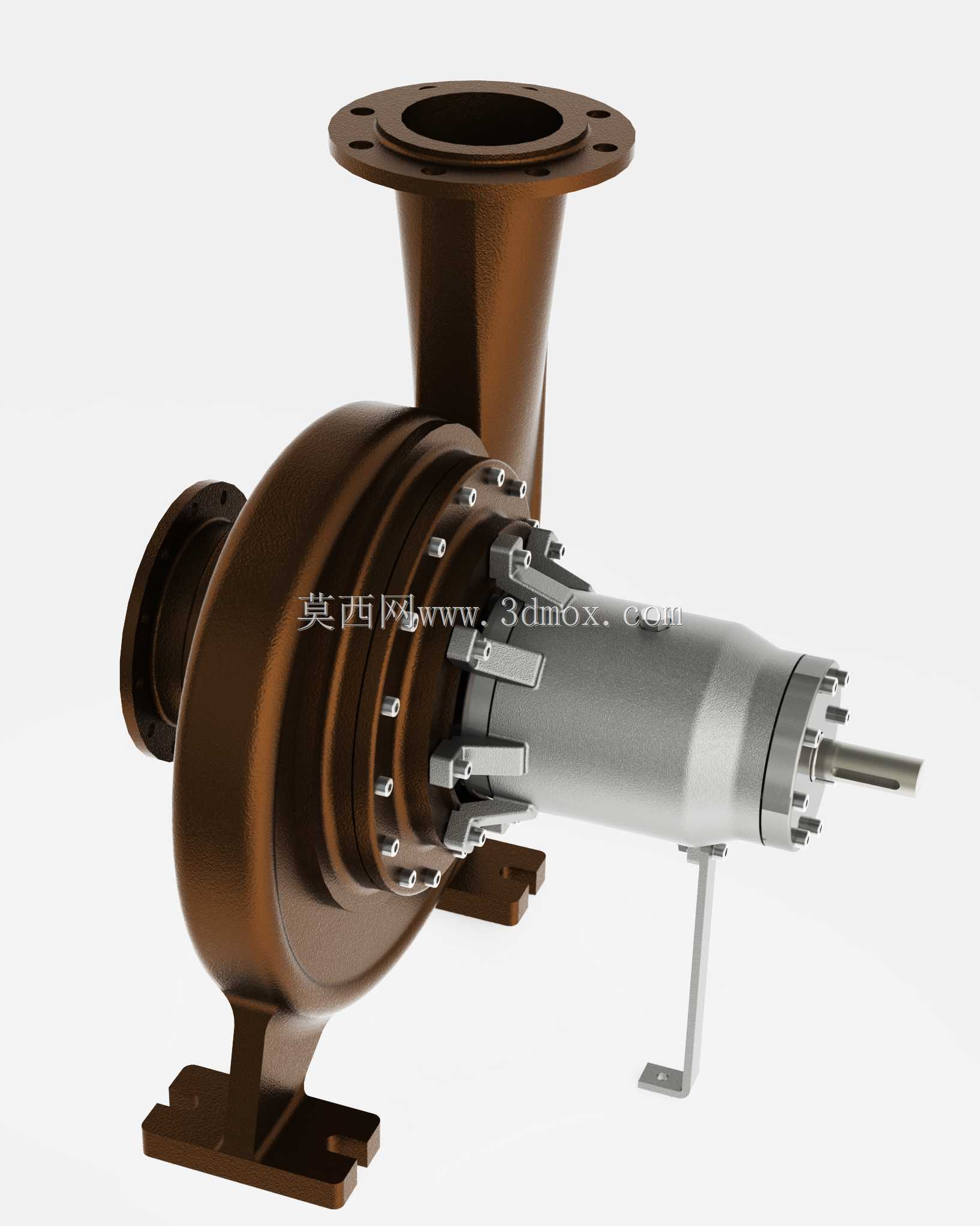

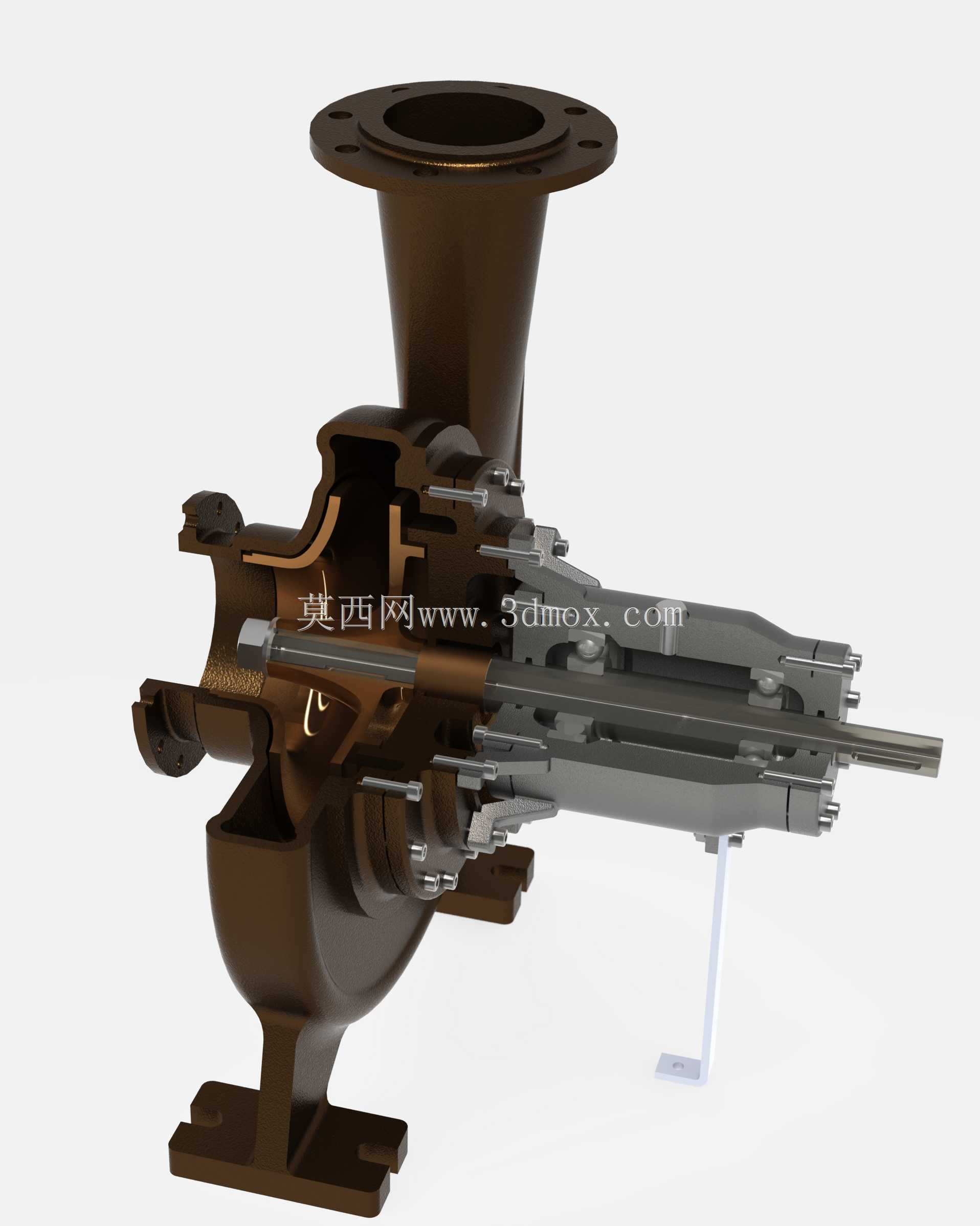

　　在市政供水、暖通循环、工业流体输送、农田排灌等场景中，卧式离心泵是应用覆盖度最高的流体输送设备之一，这款单级单吸卧式离心泵的三维结构设计，完全围绕实际工程安装、运维、性能匹配的需求展开，没有冗余的装饰性结构，所有几何特征都对应实际加工与装配逻辑。从安装边界来看，模型完整还原了泵体底部的铸造安装脚，两个安装脚的螺栓孔中心距、脚座平面的加工余量预留都符合通用卧式离心泵的安装规范，进出口法兰的公称通径、螺栓孔分布圆直径、法兰密封面形式都匹配常用管路连接标准，选型人员可以直接将模型导入厂区管路布局场景，核对进出口对接位置、设备与周边墙体/阀组的预留检修空间，不需要额外调整安装接口尺寸。设备的核心做功部件是闭式叶轮，

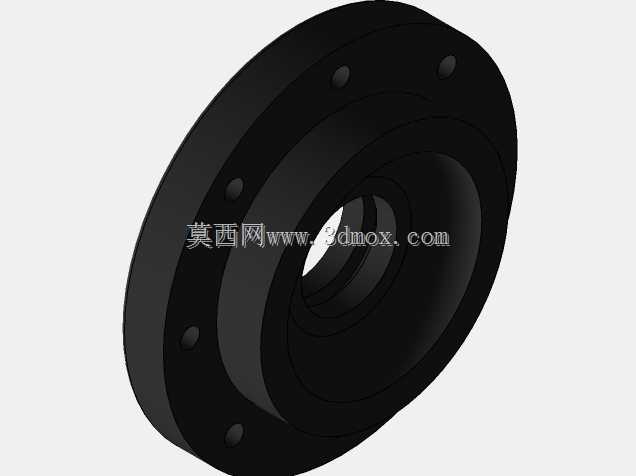

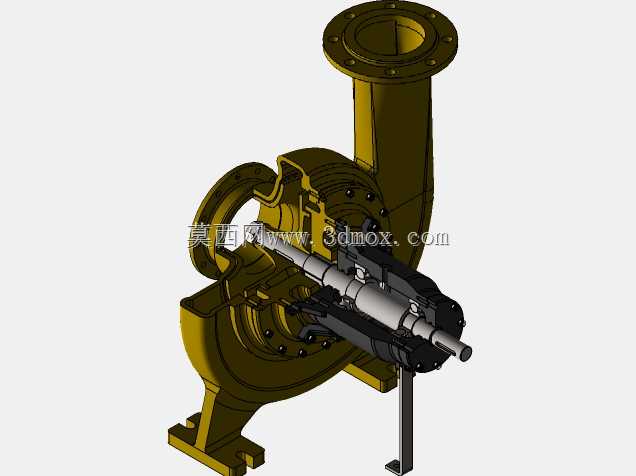

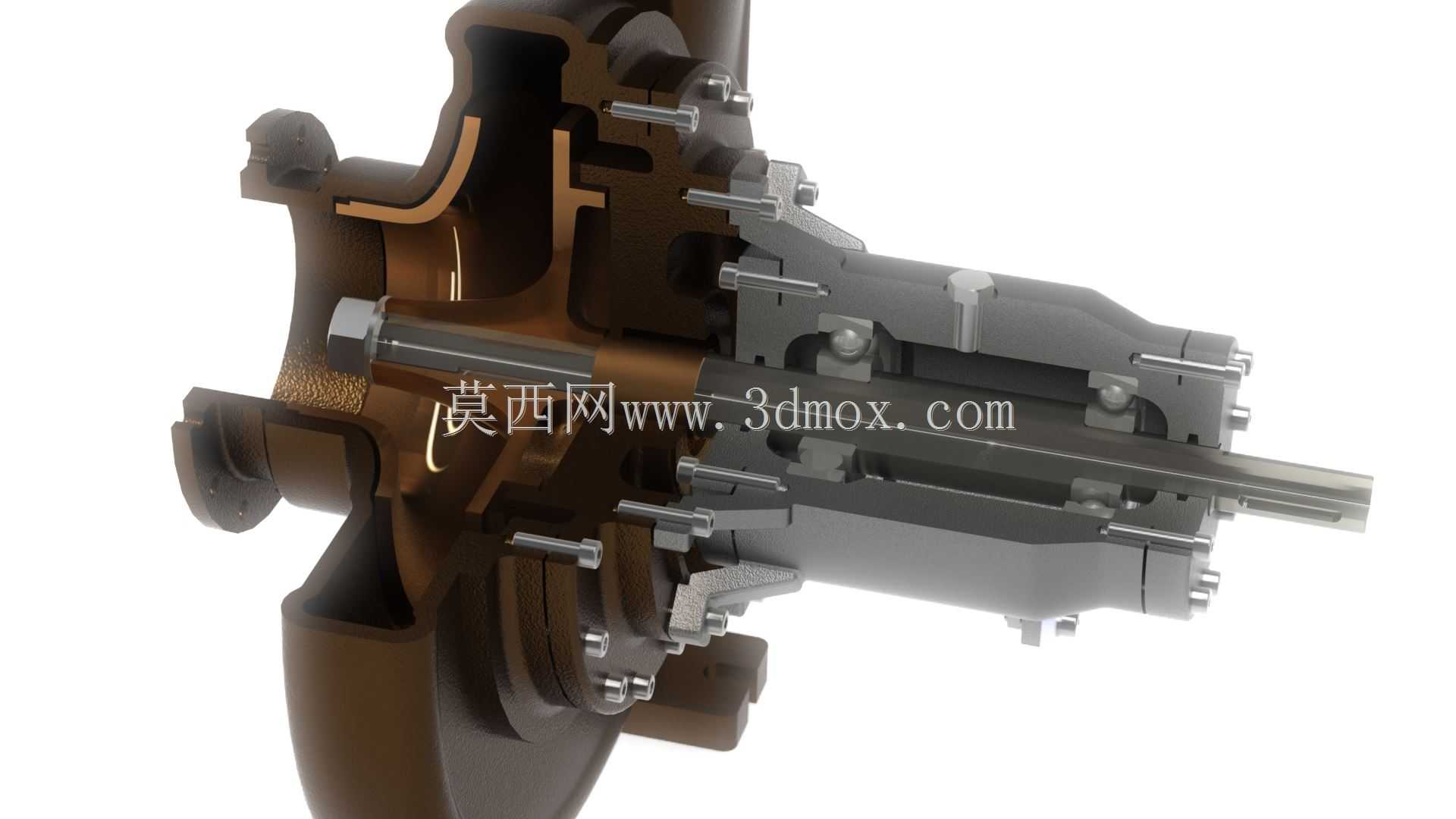

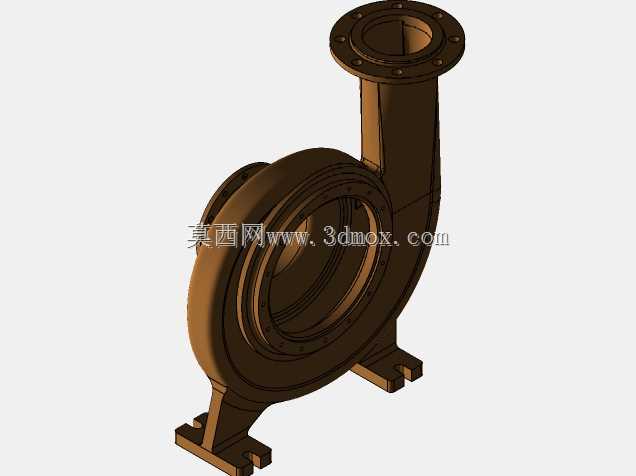

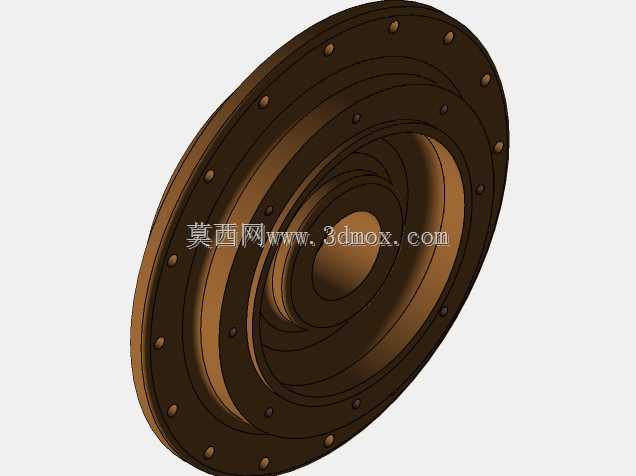

　　叶轮的流道曲面做了平滑过渡处理，叶片的进出口安放角匹配常规清水输送的水力性能要求，叶轮与泵轴之间采用键连接传递扭矩，轴端设置了锁紧螺母与止动垫片，避免运转过程中叶轮发生轴向窜动。泵壳采用蜗壳式流道设计，从叶轮出口到泵出口的流道截面逐步扩大，能够有效将叶轮输出的动压转化为静压，降低流体在泵壳内部的水力损失，泵壳与泵盖之间的止口定位结构、密封垫片安装槽都做了精确还原，装配时可以保证泵腔的同轴度，避免内漏。轴封部位采用了集装式机械密封结构，相比传统填料密封，这种结构的泄漏量更低，运维周期更长，模型中还原了机械密封的动环、静环、弹簧补偿组件、密封压盖的完整结构，压盖与泵盖之间的连接螺栓位置、密封件的压缩量预留都符合装配要求，

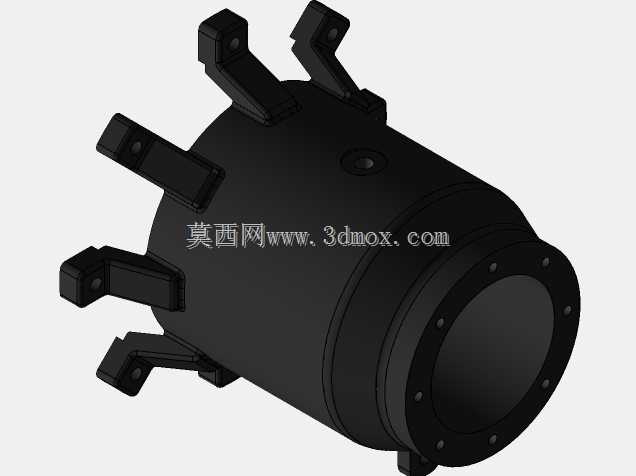

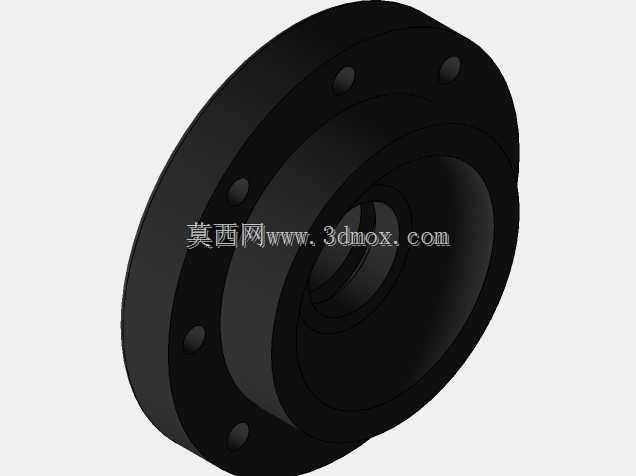

　　设计人员可以直接参考该结构调整不同工况下的轴封选型，比如输送含颗粒介质时可以替换为双端面机械密封结构。泵的转子支撑部分采用两端轴承支撑结构，靠近叶轮侧的轴承承受径向力与部分轴向力，联轴器侧的轴承主要起径向定位作用，轴承座与泵体采用一体化铸造结构，保证支撑刚度，轴承端盖上设置了油脂加注嘴与密封结构，方便日常运维时补充润滑脂，避免轴承干磨失效。泵轴的悬臂长度做了优化控制，尽量缩短叶轮与前轴承之间的轴段长度，降低轴运转时的扰度，减少密封部位的径向跳动，延长机械密封的使用寿命。泵体顶部设置了排气螺塞孔，首次启动前可以通过该孔排出泵腔内的空气，避免气缚现象导致泵无法正常吸液，泵体底部设置了泄放螺塞孔，

　　冬季停机或者长期停运时可以排空泵腔内的存液，避免冻裂泵壳或者介质沉积结垢。从建模逻辑来看，所有铸造圆角、拔模斜度都按照实际铸造工艺要求设置，机加工面与非加工面的区分清晰，没有出现工艺无法实现的尖锐内角或者壁厚突变结构，泵壳的壁厚均匀性符合铸造工艺要求，避免浇注时出现缩松、冷隔等缺陷。连接螺栓的规格、分布位置都按照压力等级匹配，高压区域的螺栓间距更小，保证法兰连接的密封可靠性。对于设备运维人员来说，模型中预留的拆装空间足够，拆卸机械密封、叶轮时不需要移动泵体与进出口管路，只需要拆开泵盖连接螺栓就可以抽出转子组件，大幅降低现场检修的工作量。在进行管路系统设计时，这款模型可以直接嵌入到整体管路装配中，核对泵的安装高度是否满足汽蚀余量要求，进出口管路的支吊架位置是否会对泵体产生额外的管道应力，避免强行对接管路导致泵轴同轴度偏差，引发设备振动超标、轴承过早损坏等问题。
