并联臂结构桌面级Delta三维打印设备

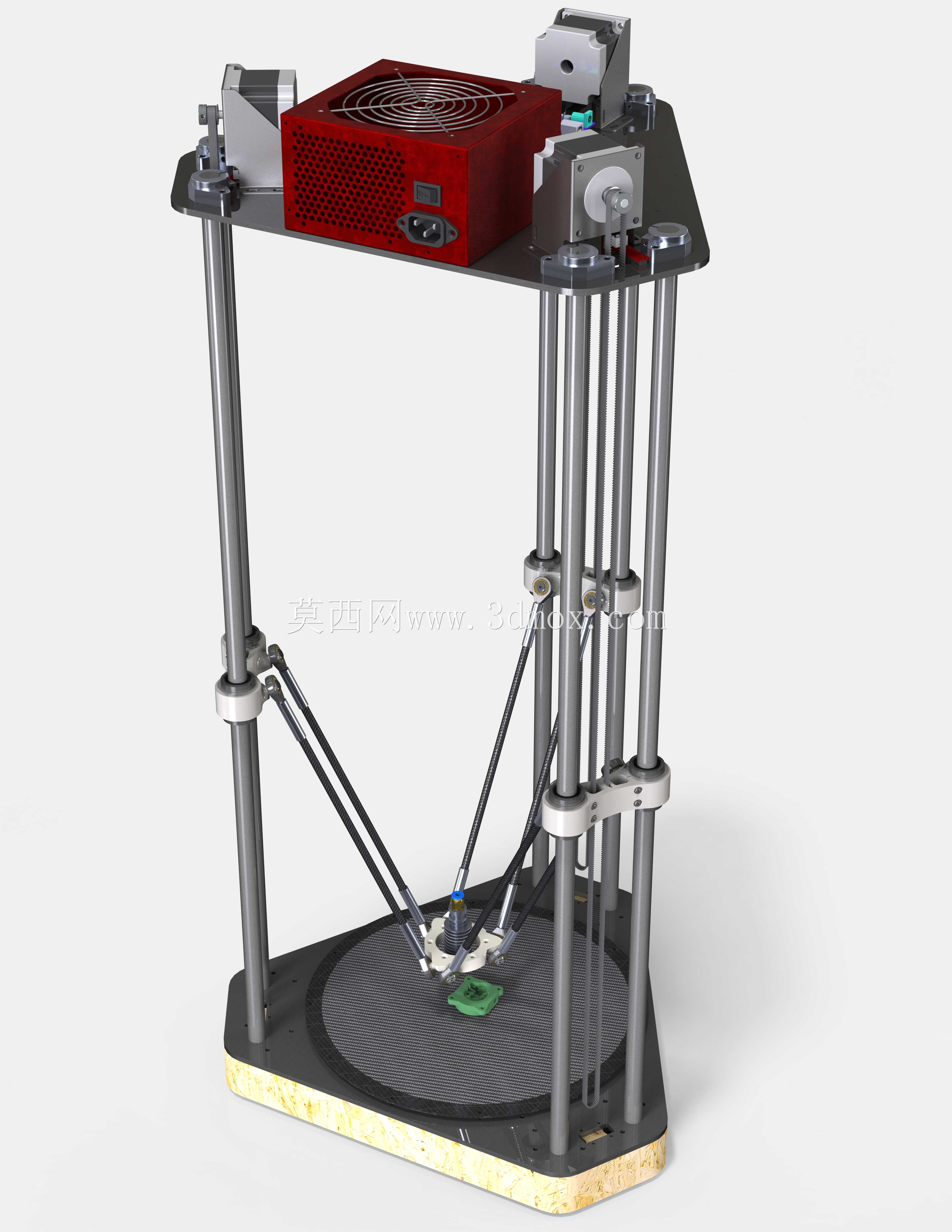

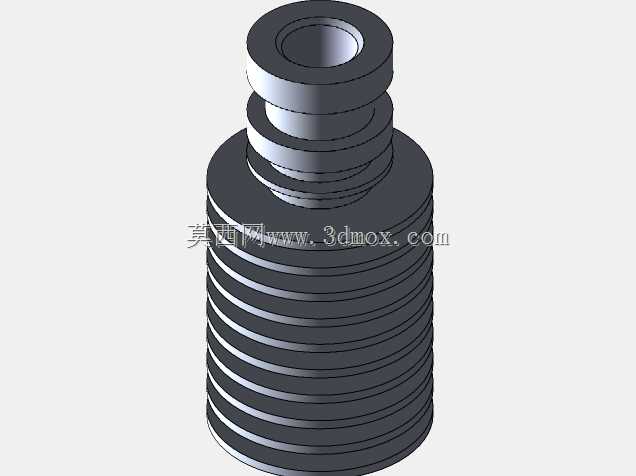

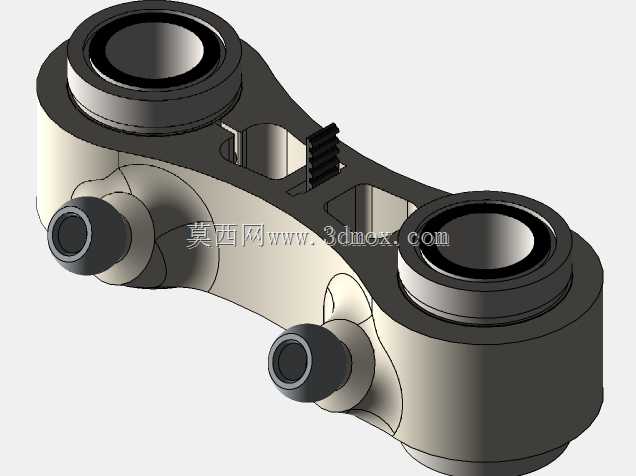

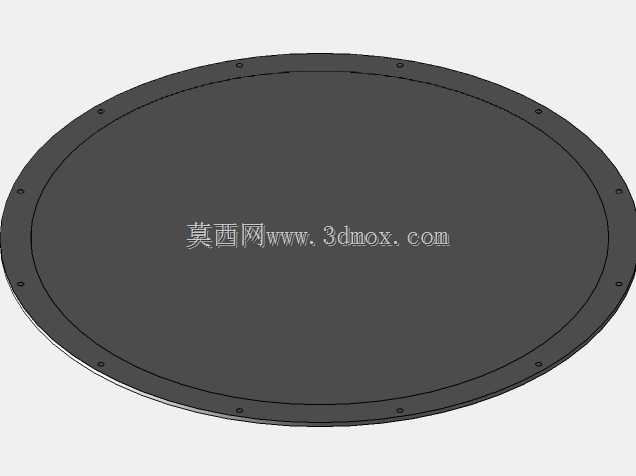

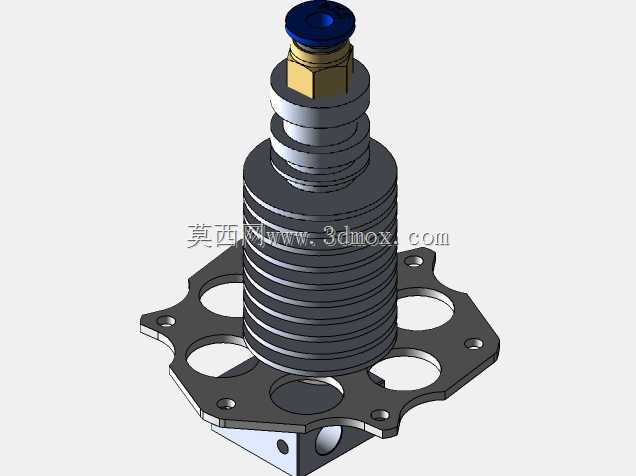

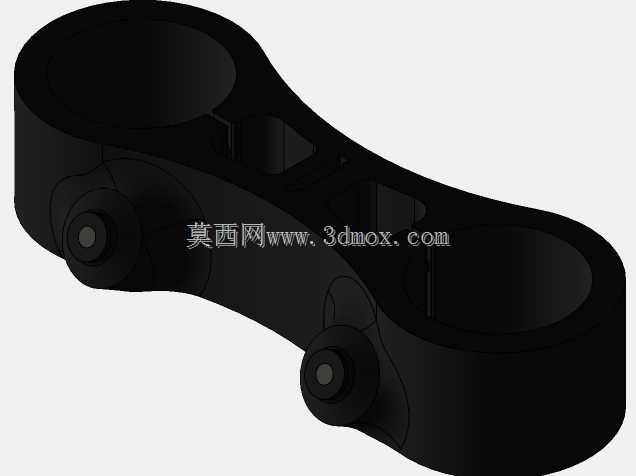

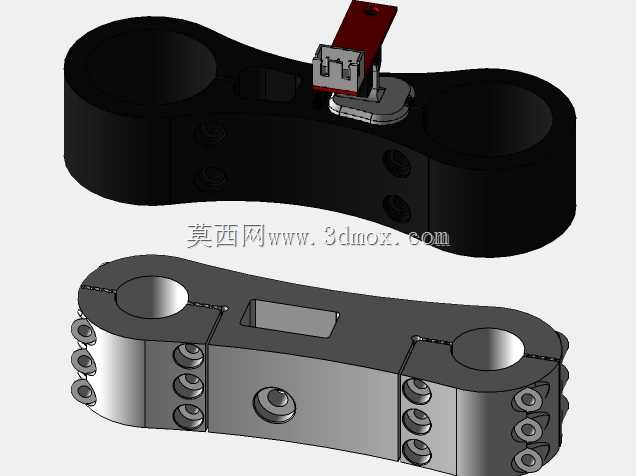

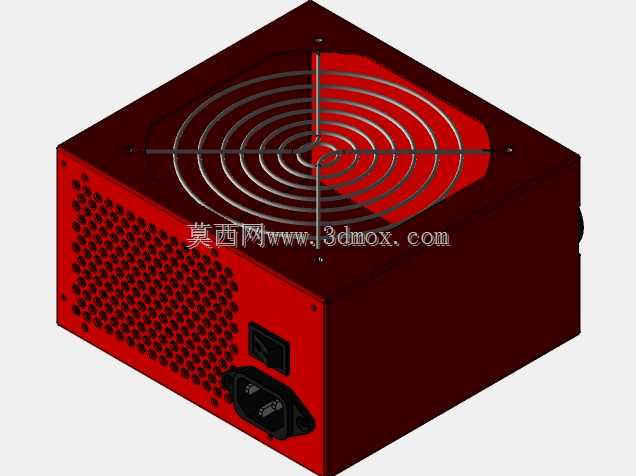

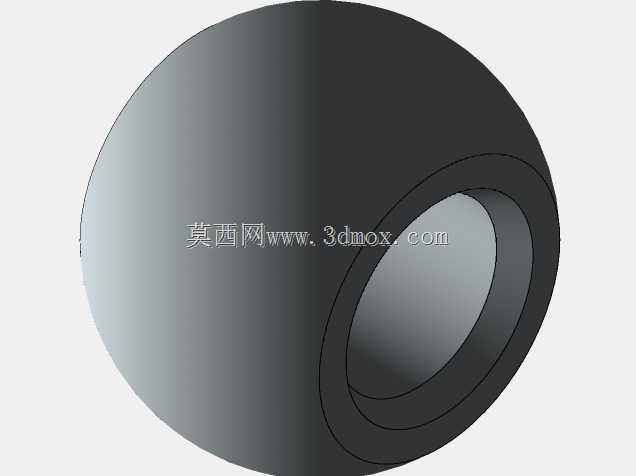

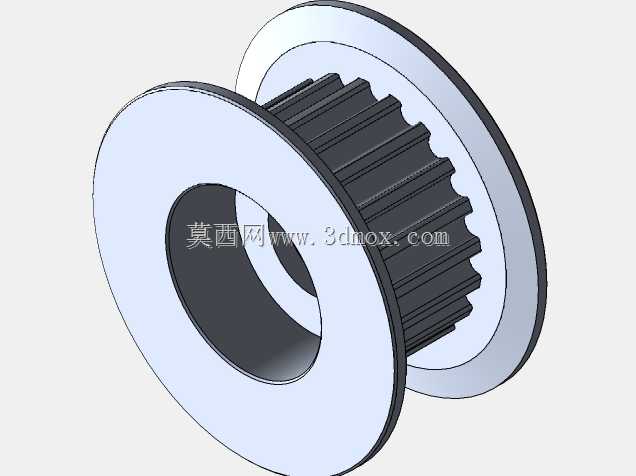

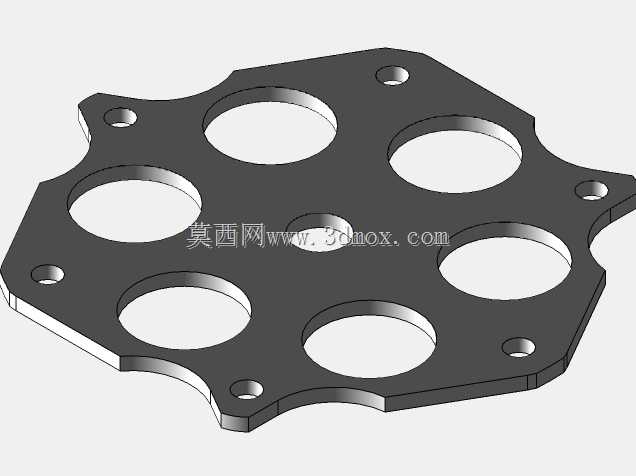

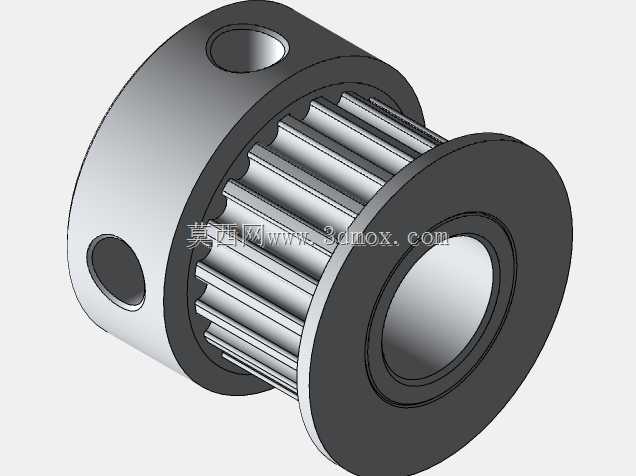

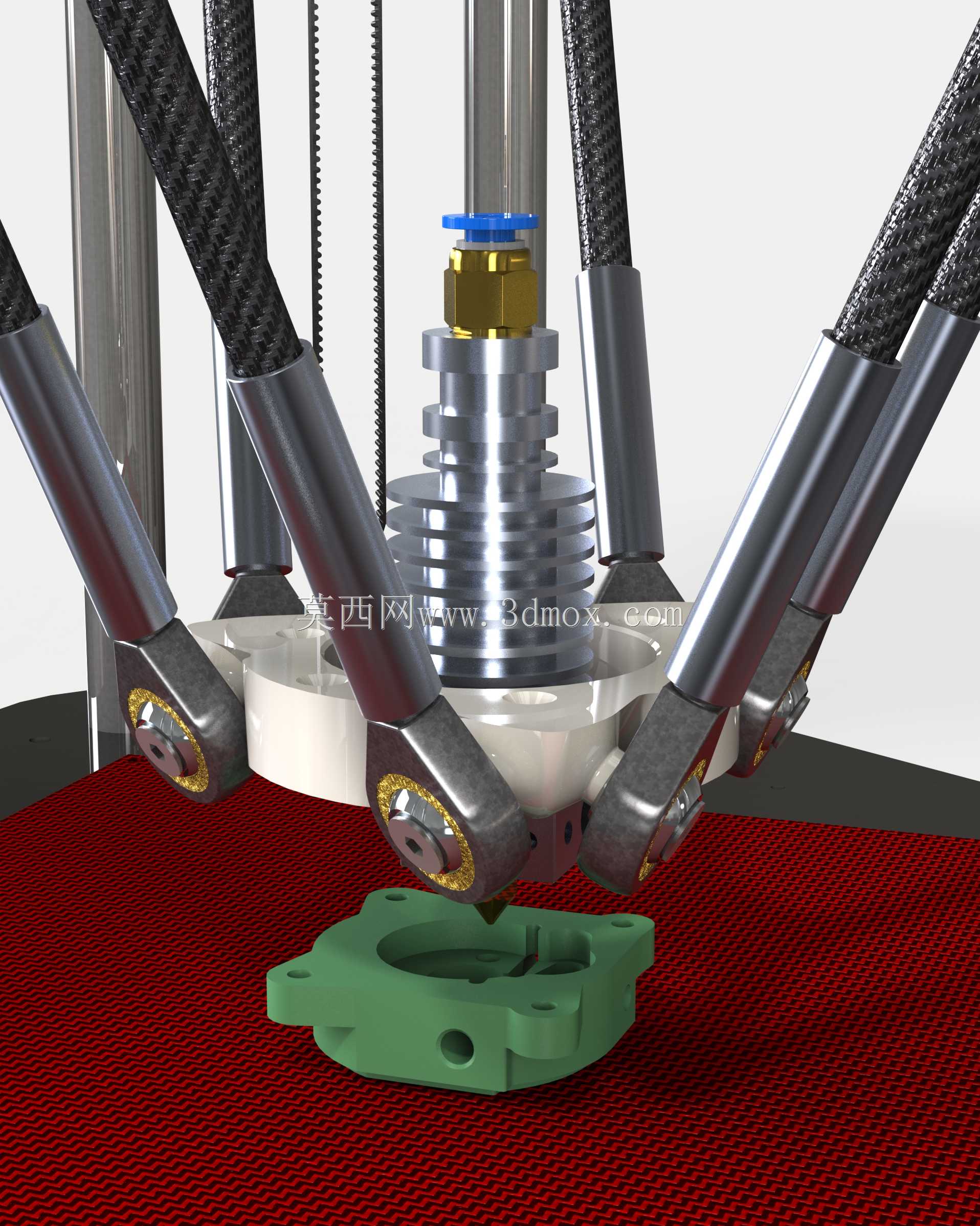

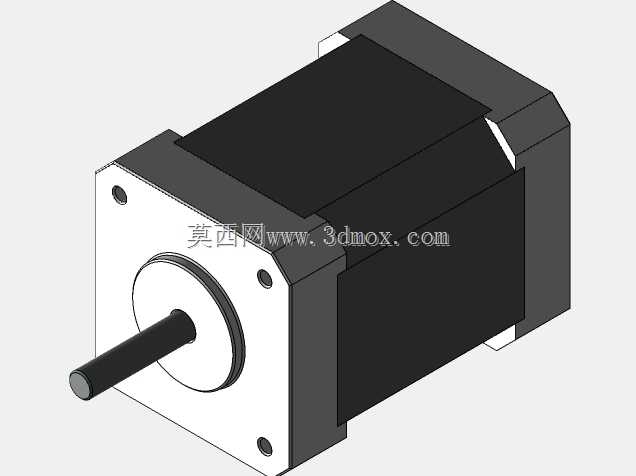

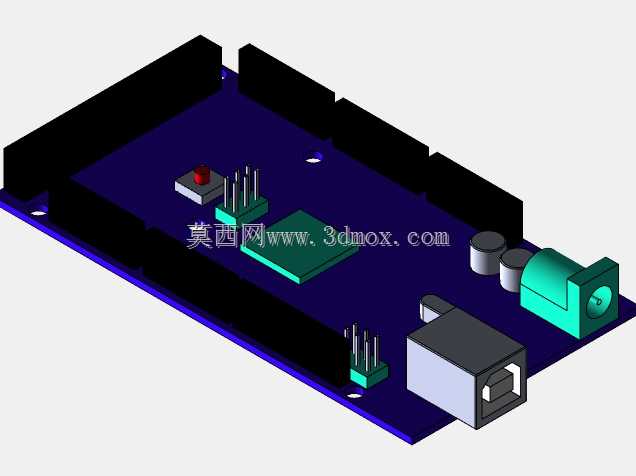

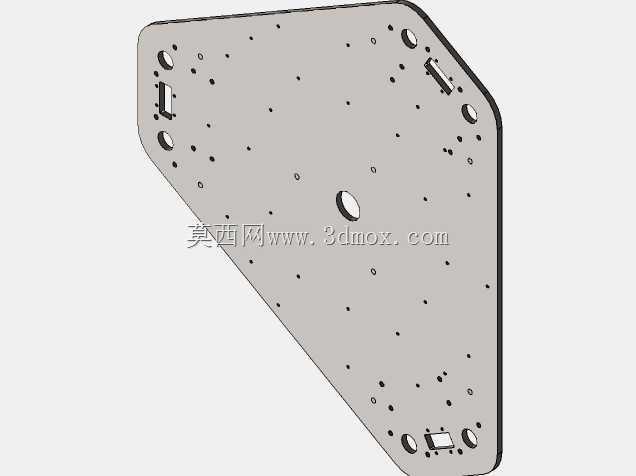

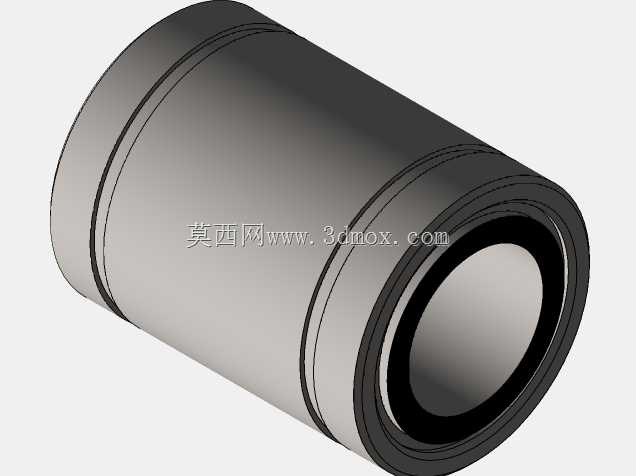

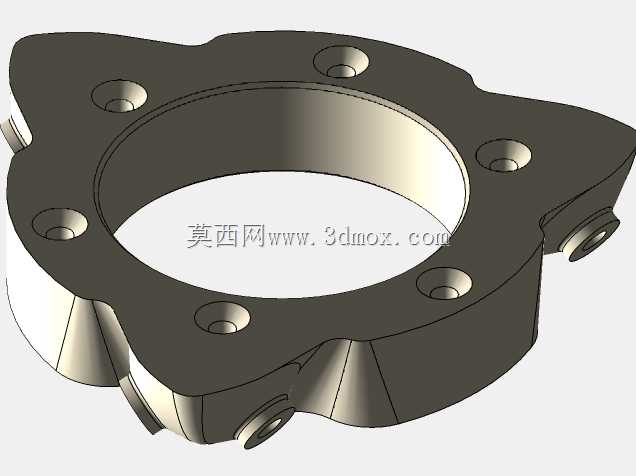

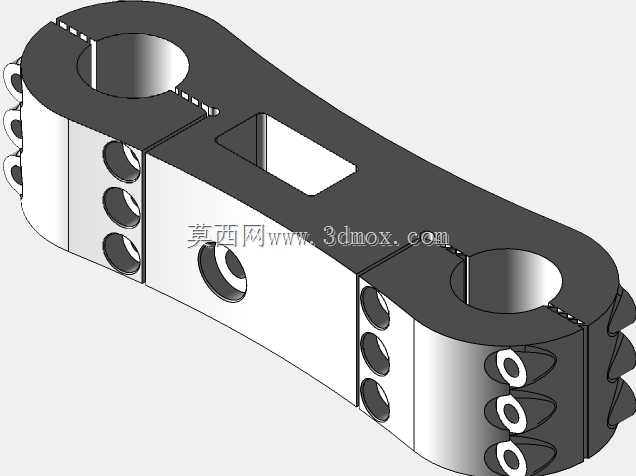

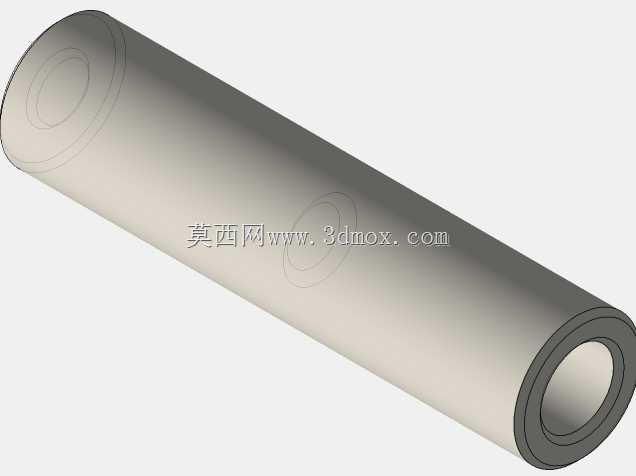

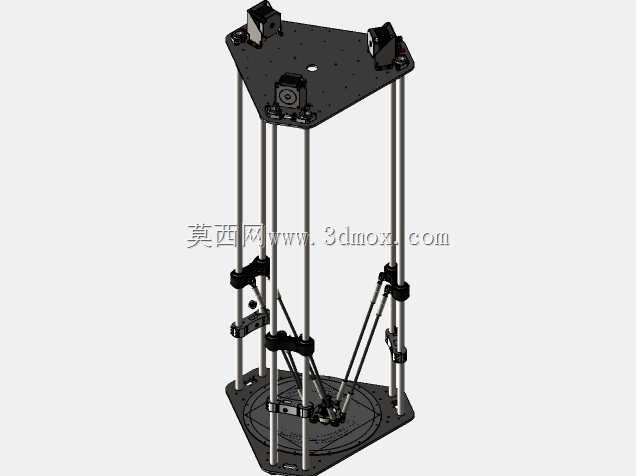

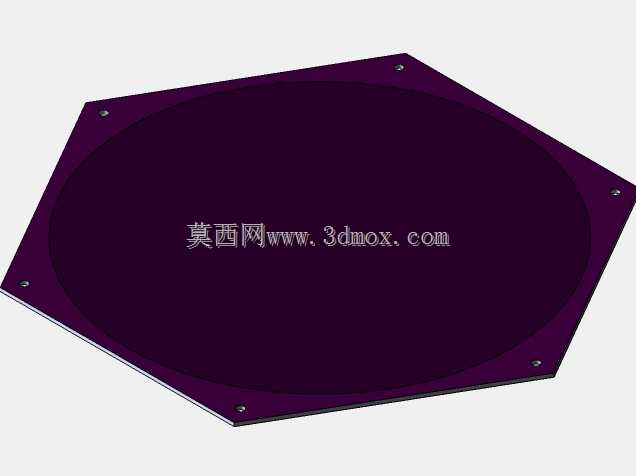

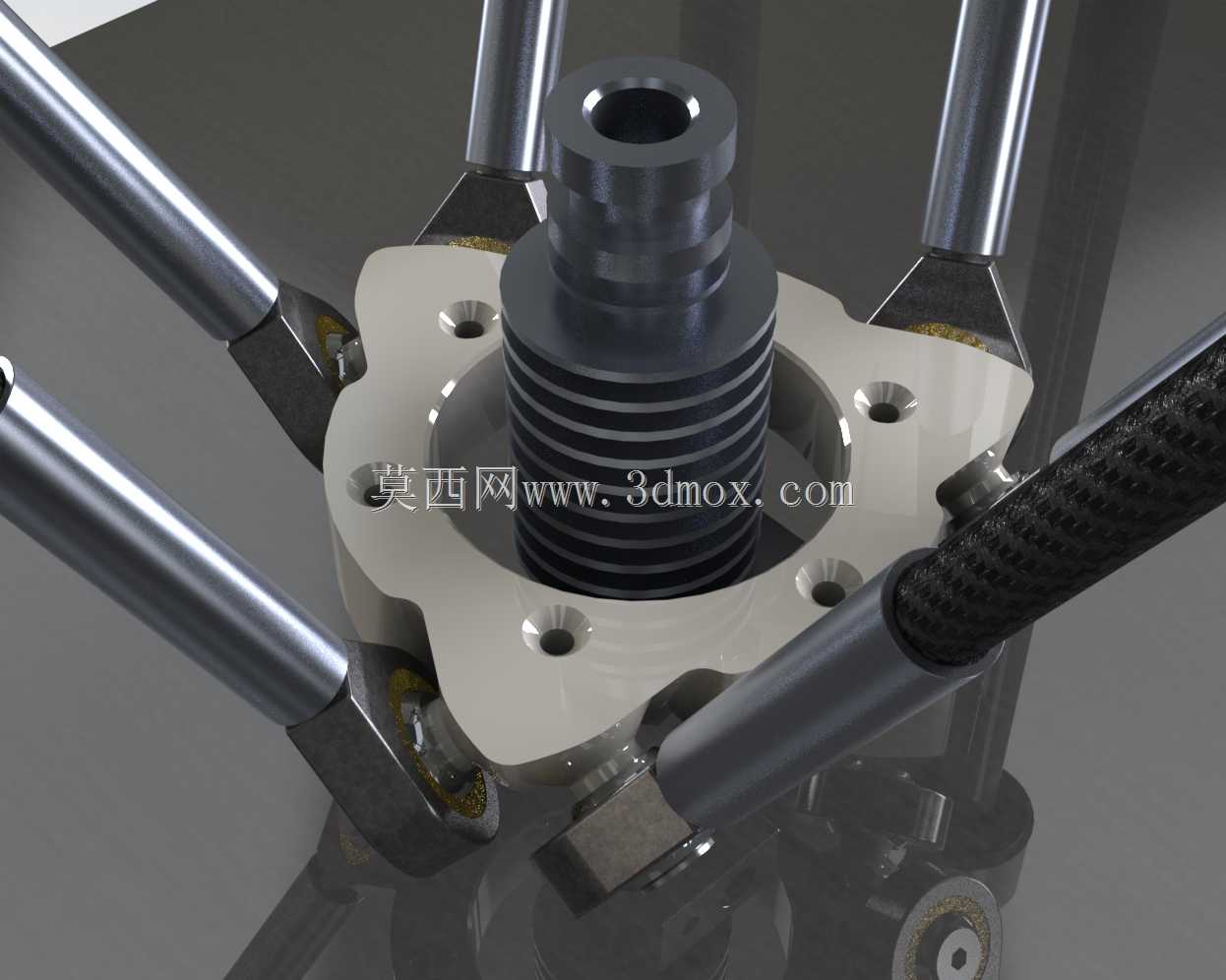

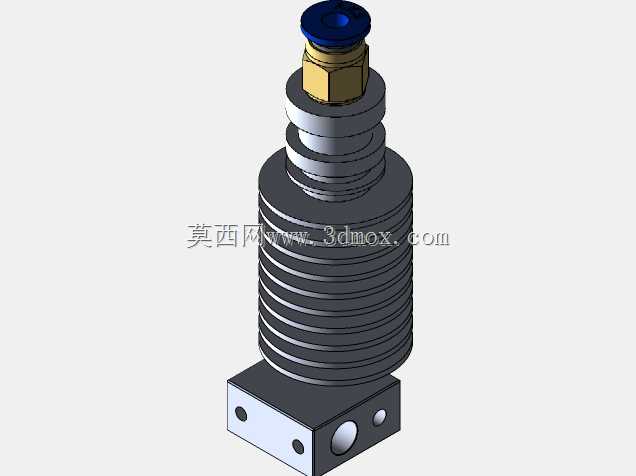

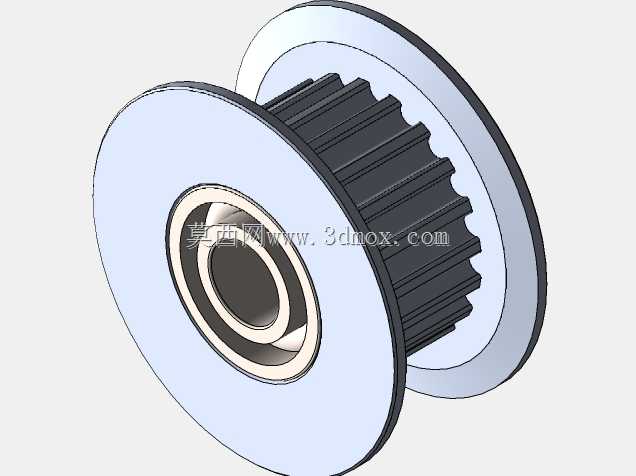

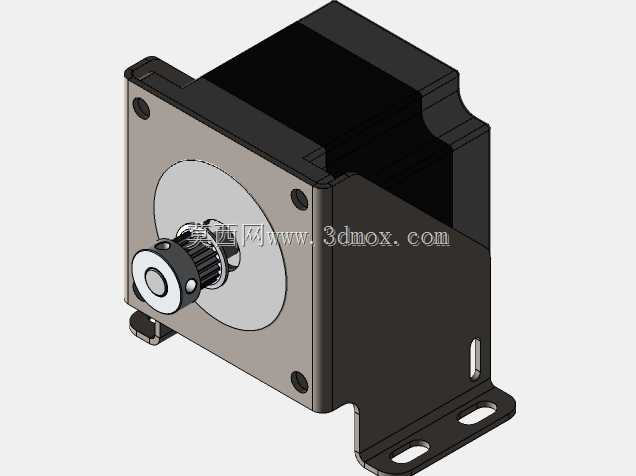

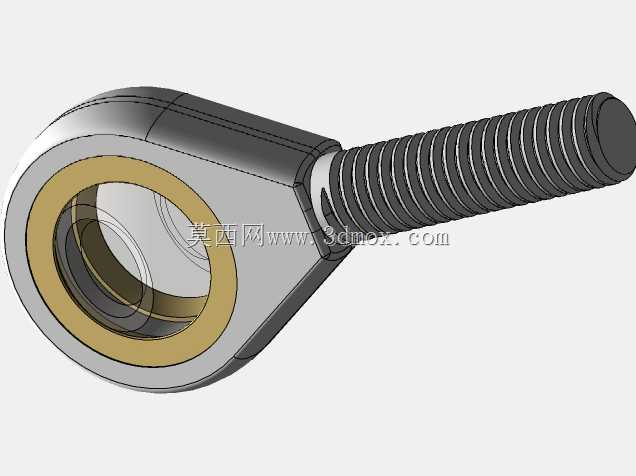

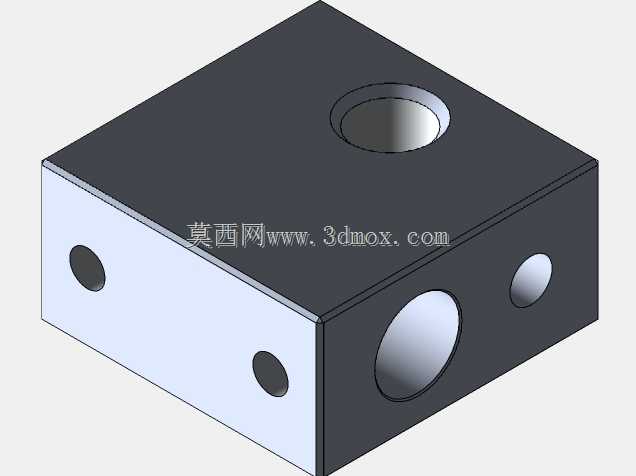

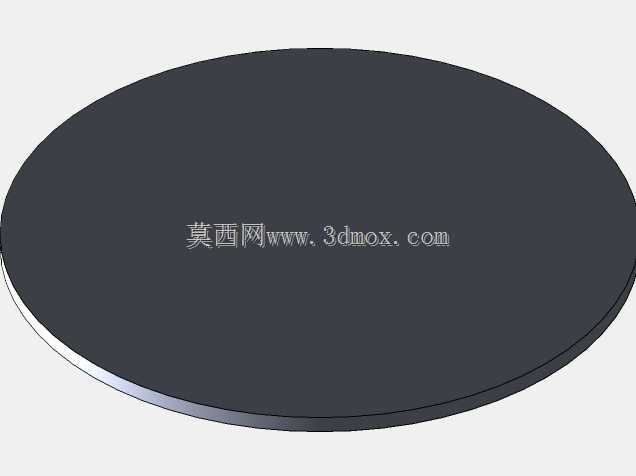

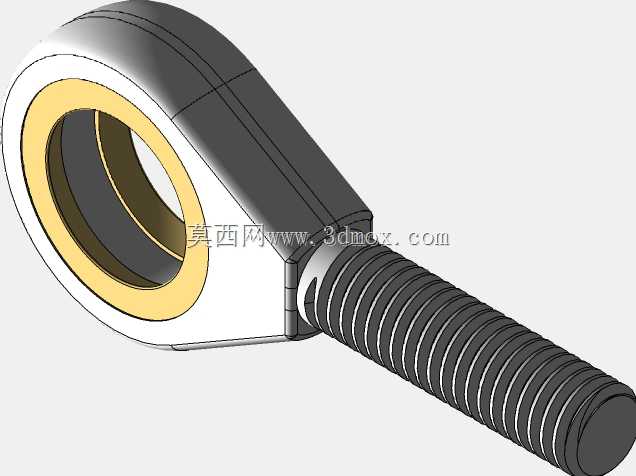

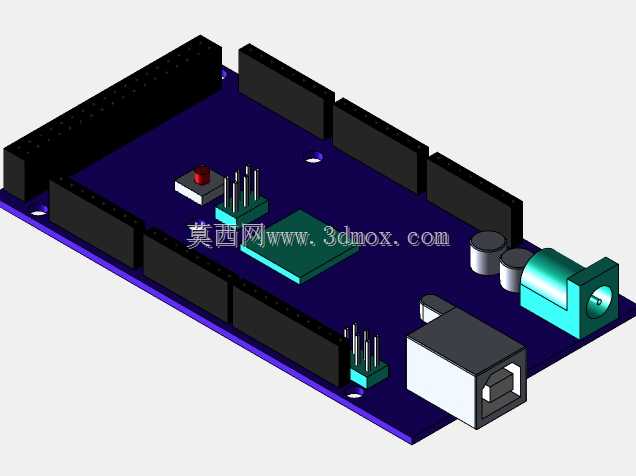

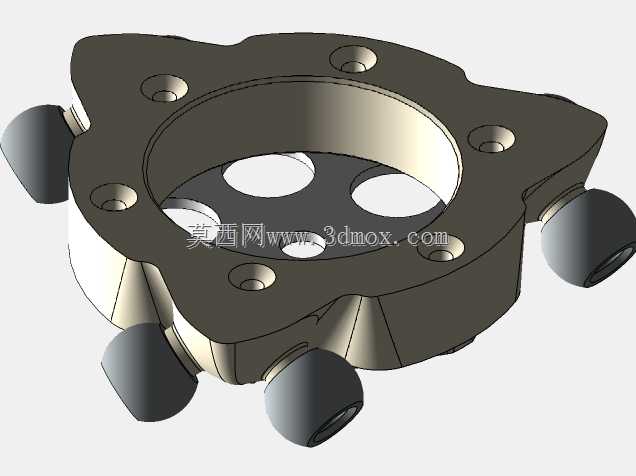

这款Delta结构打印设备主要面向桌面级个人制造、创客工坊、中小批量定制化零件生产场景，可满足手办原型制作、教学实训验证、小型功能零件打样、创意产品迭代等多场景使用需求，能够直接将三维数字模型转化为实体塑件，无需额外开模工序，大幅缩短创意落地的周期，适合个人创作者、院校实训基地、小型设计工作室日常使用。设备采用经典Delta并联臂运动架构，区别于传统XYZ轴 Cartesian 结构的运动逻辑，依靠三组对称分布的平行四边形连杆机构带动打印头完成空间内的精准定位，运动惯量更低，打印头移动速度更快，同打印幅面下设备整体占地面积更小，空间利用率更优。整机采用上下双层安装板搭配多根垂直光轴作为主体支撑框架，上层安装板集成了运动控制驱动单元、电源供给模块以及散热组件，所有电控元件集中排布在上层区域，既能够缩短布线长度减少信号干扰，也能避免走线干涉下方运动部件的行程。三组垂直布置的直线导轨搭配滑块作为运动副的导向载体，配合同步带传动实现滑块的上下精准位移，每组滑块通过两根碳纤维连杆与下方的打印头安装座铰接，依靠三组滑块的协同上下位移，换算出打印头在X、Y、Z三个方向的运动轨迹，运动学解算逻辑成熟，重复定位精度表现稳定。打印平台布置在设备下层基座位置，采用圆形加热床设计，能够适配PLA、ABS、PETG等多种主流熔融沉积成型耗材，打印过程中平台可均匀加热，减少塑件底部翘边问题，提升首层附着成功率。设备的安装边界充分考虑桌面摆放需求，整体外轮廓采用近似三角形的布局，相较于同打印幅面的矩形框架设备，能够节省近三分之一的桌面占用空间，垂直方向的高度预留了充足的Z轴行程，可满足一定高度范围内的 tall 型零件打印需求，底部基座做了加厚减震处理，能够抵消高速运动过程中产生的细微震动，提升打印过程的稳定性。设计过程中充分考虑了组装与后期维护的便捷性，所有光轴与安装板的连接位置都采用标准化快装固定座，无需复杂的专用工装即可完成组装校准，连杆与滑块、打印头的铰接位置采用自润滑关节轴承，长期运行磨损量小，维护成本低，电控模块采用分层排布设计，后期更换驱动、调整接线都无需拆解主体框架，大幅降低日常维护的操作难度。设备顶部预留了耗材架安装位，可直接挂载标准1kg规格的耗材卷，送丝路径短且顺畅，减少远程送丝带来的堵头风险，散热组件正对打印头喉道位置，能够快速带走喉道热量，避免耗材提前软化造成的送丝不畅问题，整体结构兼顾了打印速度、成型精度与使用维护的便利性，是桌面级增材制造场景下实用性较强的设备方案。
