大学数字逻辑学习扩展板配套外壳结构

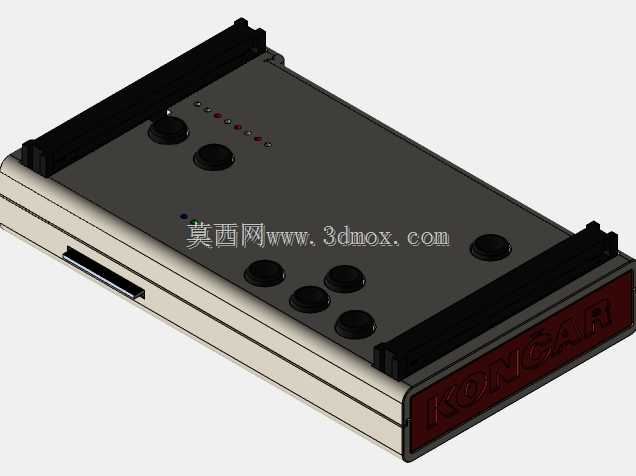

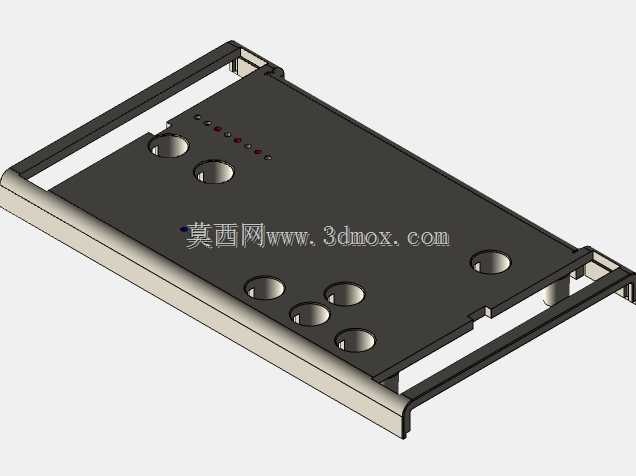

　　这款壳体是面向高校数字逻辑课程实践教学场景开发的配套防护结构，主要适配搭载SDRAM的第三代数字逻辑学习扩展板使用，日常教学场景中，学生完成FPGA逻辑编程、数字电路验证实验时，该壳体可对核心电路板形成全方位防护，避免实验过程中桌面杂物磕碰板载元件、焊锡渣掉落造成引脚短路，同时规整板上接口排布，让实验接线操作更顺畅，不会因为电路板裸露导致接线时误碰周边元件造成实验故障。从结构设计思路来看，壳体采用上下扣合的装配逻辑，上盖预留了所有操作按键的对位通孔，每个按键孔的位置公差控制在0.1mm以内，确保板载轻触按键按下时无卡滞，行程不受壳体遮挡影响；上盖表面对应板载状态指示灯的位置做了薄化透光处理，无需额外开孔就能清晰观察电源、程序运行、

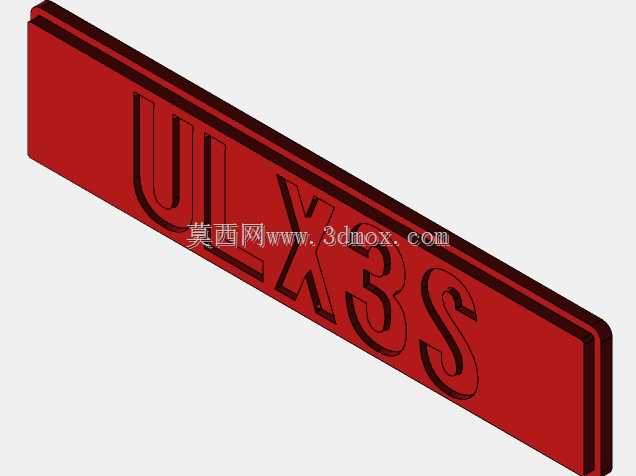

　　数据读写的指示灯状态，避免开孔进灰的问题。壳体侧边对应SD卡插槽、下载接口、扩展排针的位置都做了精准开口，开口边缘做了0.2mm的倒角处理，不会在插拔下载线、SD卡时刮伤线材外皮或者卡件边缘。壳体两端的黑色挡边结构做了加厚处理，一方面是在壳体堆叠放置时形成支撑间隙，避免上盖表面被上方物体直接压到按键，另一方面挡边内侧预留了防滑胶条的安装槽，装配后壳体放在实验台面上不会因为接线拉扯出现滑动。壳体侧面的标识区域做了下沉式凹槽，可直接粘贴功能标识或者通过模塑成型刻印接口定义，方便实验时快速识别接口功能，不用反复对照说明书查找引脚定义。从安装边界尺寸来看，壳体内部型腔完全贴合扩展板的外形轮廓，电路板放入后四周间隙控制在0.15mm，

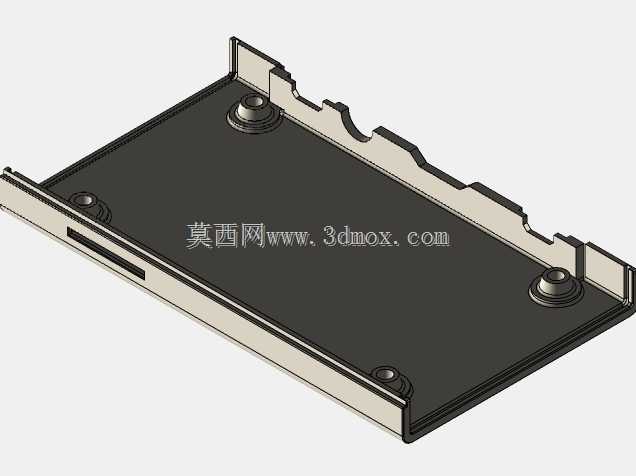

　　不会出现电路板在壳体内晃动的情况，上下盖合模后通过四角的螺丝柱固定，螺丝柱的深度做了限位设计，螺丝锁紧后不会顶到电路板表面的走线层，避免造成线路压损。壳体底部预留了四个防滑脚垫的安装位，脚垫装配后整机高度提升2mm，既可以让壳体底部和桌面之间形成空气流通间隙，帮助板载SDRAM芯片工作时散热，也能避免桌面的水渍直接接触壳体底部渗入内部。在实际教学使用场景中，这款壳体除了基础防护作用外，还能帮助学生建立结构设计和硬件电路适配的工程思维，理解电子设备结构设计中接口对位、公差配合、散热预留、操作便利性这些核心设计要点，不同于通用的万能壳体，这款定制化壳体完全匹配对应扩展板的元件布局，不会出现多余的开孔或者接口遮挡问题，

　　日常实验收纳时也能避免电路板上的排针被磕碰弯折，延长实验板的使用寿命。壳体表面的按键区域做了微凸的定位圈，盲操作时可以通过触感快速区分不同功能的按键，不用低头看面板就能完成常用的复位、配置按键操作，提升实验操作的效率。壳体端部的标识区域做了磨砂处理，刻印的标识不会因为长期手指摩擦变得模糊不清，适合高频次的教学实验场景使用。
