保时捷964净化变矩器适配法兰结构

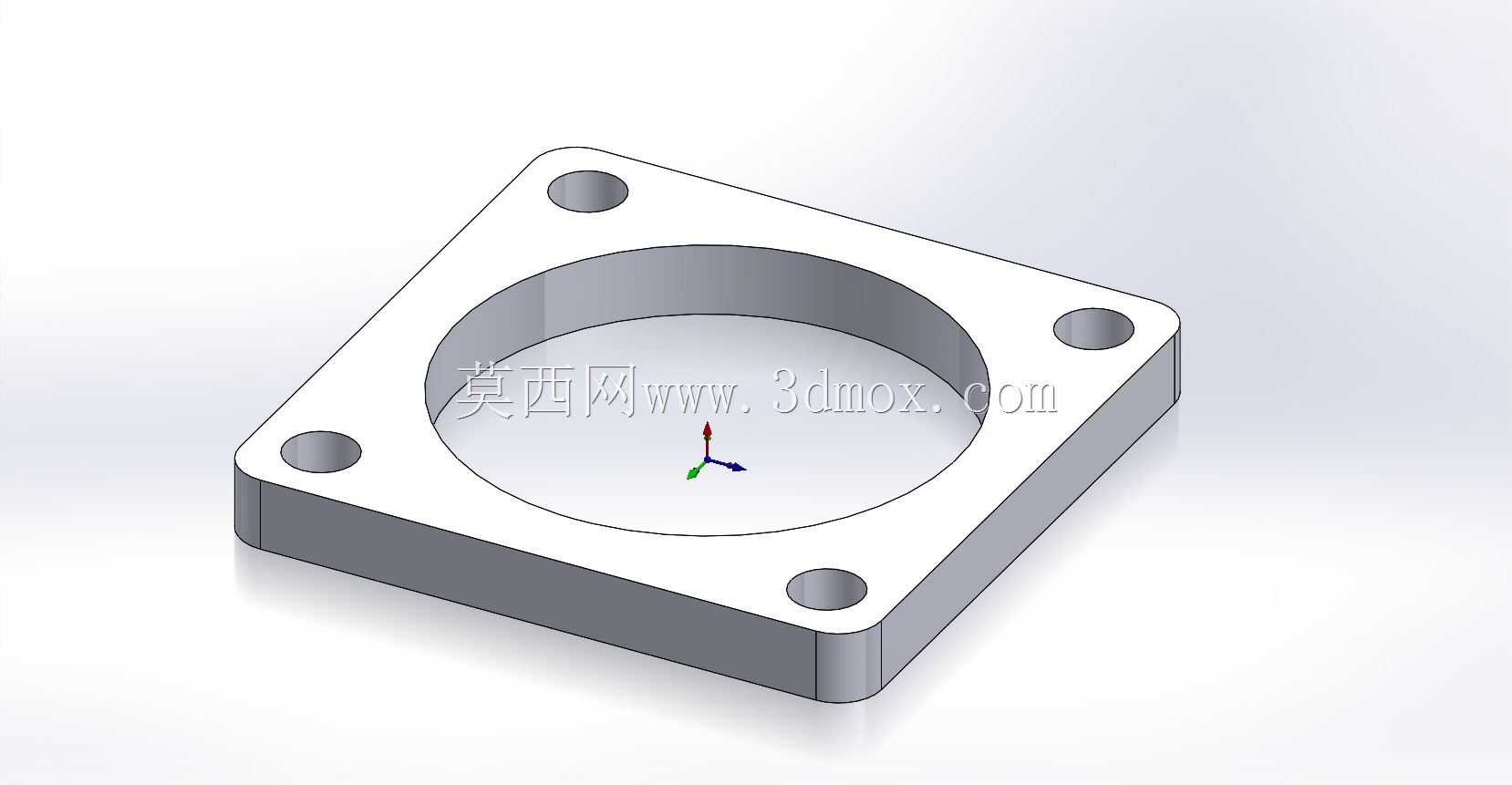

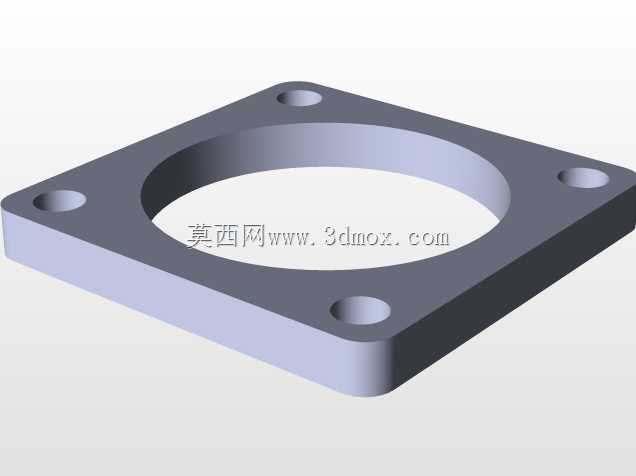

　　在经典风冷保时捷964的动力系统升级与净化改装作业中，变矩器端的连接法兰是衔接净化组件与传动单元的核心受力部件，这类法兰的设计精度直接决定了传动系统的密封可靠性与运行同轴度，不少改装场景下出现的传动抖动、密封渗漏问题，追根溯源都是法兰的安装边界与配合公差没有匹配原车变矩器的接口尺寸导致的。从结构设计逻辑来看，这款法兰采用方形安装基体搭配中心通腔的结构形式，四个角位对称布置沉头安装孔，这种布局并非随意设定：方形基体的四个直边可以在安装时快速对齐变矩器壳体的定位基准面，相比圆形法兰更易控制周向安装角度，避免净化组件的管路接口出现朝向偏差；四个角位的安装孔采用沉头设计，一方面可以让紧固螺栓的头部完全沉入法兰基体内部，

　　不会突出表面干涉周边的净化管路走线，另一方面对称分布的孔位可以让螺栓锁紧时的压紧力均匀覆盖整个密封端面，杜绝局部压紧力不足导致的渗漏问题。中心的大直径通腔是为变矩器的输出轴与净化组件的导流通道预留的过流空间，通腔的内壁粗糙度需要控制在合理区间，既要保证净化介质流通时不会产生过大的流阻，也要避免内壁毛刺在长期流体冲刷下脱落进入传动系统造成磨损。法兰的厚度设计需要兼顾两个核心需求：一是足够的结构刚度，在螺栓锁紧力矩达到工艺要求值时，法兰基体不会出现翘曲变形，保证密封端面的平面度始终维持在密封件的适配范围内；二是控制轴向安装尺寸，不能因为法兰厚度过大导致变矩器与净化组件之间的轴向间隙超标，引发出轴连接的同轴度误差。实际装车场景中，

　　这类法兰的安装边界需要严格匹配原车变矩器的端面尺寸：四个安装孔的中心距必须与变矩器壳体上的螺纹孔位置完全对应，公差控制在零点几毫米级别，否则会出现螺栓无法穿入或者强行锁紧后法兰偏斜的问题；中心通腔的直径要略大于变矩器输出轴的最大外径，预留合理的装配间隙，避免运行过程中轴体与法兰内壁发生刮蹭；法兰朝向净化组件的一侧端面需要加工出密封槽或者预留密封垫片的压紧区域，保证静态密封的可靠性。在设计建模过程中，需要重点关注安装孔的沉头深度与螺栓长度的匹配关系，沉头过浅会导致螺栓头突出，沉头过深则会削弱法兰局部的结构强度，长期受振动载荷影响容易出现孔位开裂的问题；法兰的外轮廓边角需要做小尺寸的倒角处理，既可以去除加工毛刺避免安装时划伤操作人员，

　　也能减少应力集中，提升法兰在车辆长期振动工况下的疲劳寿命。不同于通用管路法兰，这款适配保时捷964的变矩器法兰不需要兼顾多场景的通用适配性，所有尺寸都是围绕特定车型的变矩器接口与净化组件安装需求设定，这也意味着建模时不需要预留多余的调整结构，尽可能在有限的安装空间内压缩法兰的体积，减少对周边传动部件、管路布局的空间占用。实际使用中，法兰的两个端面分别贴合变矩器壳体与净化组件的连接端面，两个端面的平行度公差是设计核心指标之一，如果平行度超标，即使螺栓锁紧力矩达标，也会在两个连接面之间出现楔形间隙，密封件无法完全填充间隙，在传动系统运行的温度变化与振动影响下，很容易出现密封失效的问题。另外，四个安装孔的位置度公差也需要严格控制，孔位的偏移不仅会造成装配困难，还会让螺栓在锁紧后承受额外的剪切力，在车辆急加速、急减速的扭矩冲击下，螺栓存在断裂的风险。从建模的细节处理来看，法兰基体的所有棱边都做了R角过渡，没有尖锐的直角结构，这不仅是出于加工工艺性的考虑——直角结构在铣削加工时容易出现刀具颤振留下加工刀痕，影响表面质量——也是为了降低应力集中系数，让法兰在承受传动系统的交变载荷时，应力可以均匀分布在整个基体上，不会在棱角位置出现应力峰值导致开裂。中心通腔与法兰端面的交接位置也做了小倒角处理，方便装配时密封件的导入，不会因为尖锐的边角切割密封件造成密封失效。
