带径向柱销多孔圆盘式叶轮结构设计

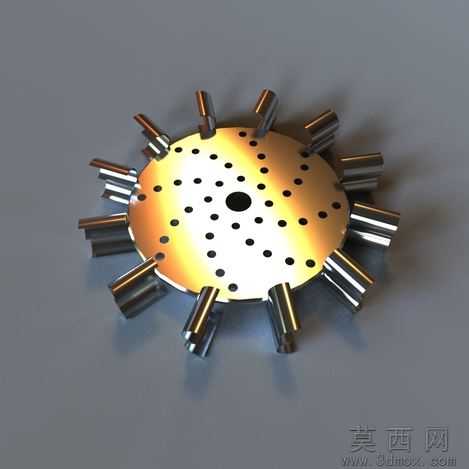

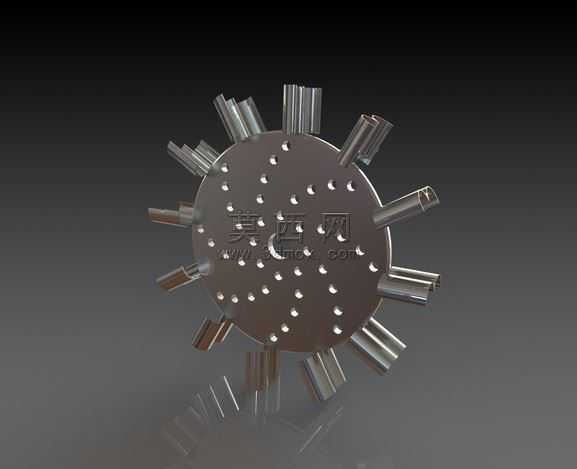

该叶轮模型采用三维参数化建模方式完成整体结构搭建，建模过程中先以中心基准轴为定位核心，绘制主体圆盘的二维草图，通过拉伸特征生成圆盘基体，再对圆盘盘面进行阵列式孔位排布，所有孔位以中心孔为圆心做环形阵列，保证孔位分布的均匀对称性，符合流体力学相关的结构设计要求。圆盘外缘的径向柱销结构，采用单独绘制柱体草图后拉伸生成单个柱销，再通过环形阵列命令围绕圆盘中心完成所有柱销的均匀排布，阵列过程中严格控制柱销的径向伸出长度、柱销间距以及与圆盘盘面的垂直角度，确保每一个柱销的安装位置精度一致，避免出现结构干涉问题。材质渲染阶段，主体圆盘采用抛光金属材质，调整材质的反射率、粗糙度参数，模拟出不锈钢或合金材质的金属光泽效果，盘面的光影过渡自然，能够清晰展现孔位的通透感与盘面的曲面平整度；外缘柱销同样采用高反光金属材质，通过调整环境光与反射贴图，让柱销表面呈现出真实的金属切削加工质感，柱销与圆盘的连接部位做了平滑过渡处理，避免尖锐棱角带来的渲染失真。结构设计上，中心定位孔用于叶轮与传动轴的装配固定，盘面的多孔结构既可以减轻叶轮整体重量，又能够在流体环境中实现导流、扰流的作用，外缘的径向柱销则可以在特定工况下实现与其他构件的啮合传动或者流体拨动功能，整体结构兼顾了轻量化与结构强度，各部件的连接关系清晰，装配逻辑合理，建模过程中所有特征均保留参数化编辑属性，可根据实际工况需求调整圆盘直径、柱销数量、孔位密度等参数，适配不同的使用场景。渲染阶段采用柔和的影棚布光方式，主光源从斜上方照射，突出盘面的金属质感与孔位的明暗层次，辅助光源补充暗部细节，让柱销的立体轮廓更加清晰，背景采用中性灰色调，避免背景元素干扰模型本身的结构展示，最终呈现的模型能够清晰展现叶轮的整体构造与细节特征，可用于机械结构教学、产品方案展示、装配模拟等多种场景。
