防滑握持式锉刀配套刀座与手柄结构

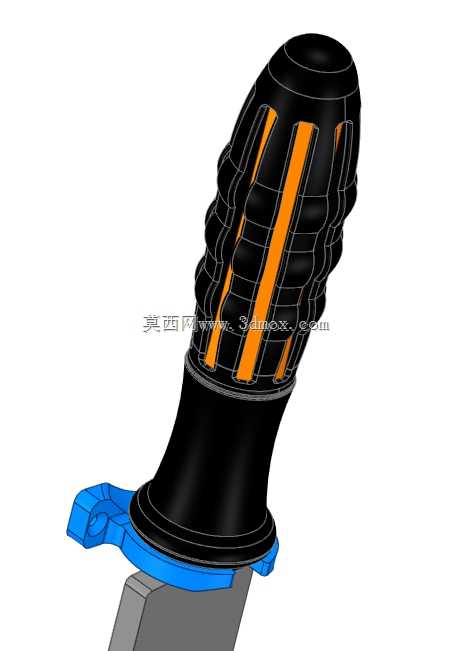

　　在钳工加工、五金修配、精密零件去毛刺等作业场景中，锉削是对工件表面进行微量修整、去除飞边、调整尺寸公差的核心工序，而锉刀的握持组件直接决定作业过程的操控稳定性与长时间操作的疲劳度，这套锉刀座与手柄结构正是针对手持锉削作业的实际痛点完成的结构设计。从实际使用场景来看，普通光面锉刀手柄在沾附金属切屑、切削液或是手掌出汗时，很容易出现握持打滑的问题，不仅会导致锉削走刀偏移，影响工件表面加工精度，严重时还可能因手部滑脱造成划伤等安全隐患，这套结构在手柄握持区做了多道环向凸起的防滑筋设计，同时搭配纵向的高摩擦系数嵌条，环向筋可以卡住手掌指节的自然弯曲弧度，纵向嵌条则能抵消锉削往复运动时产生的轴向扭转力，即便手掌沾有少量油污或切屑，

　　也能保持足够的握持摩擦力，不会出现相对滑动。手柄与锉刀的连接靠下方的蓝色刀座结构实现，这个刀座采用卡扣式快装设计，不需要额外的紧固螺丝或是绑带，安装时只需要将锉刀的安装端对准刀座的卡槽推入，卡扣结构就会自动锁死锉刀的定位台阶，拆卸时只需要按压刀座两侧的解锁凸耳，就能快速抽出锉刀，这种设计一方面可以快速更换不同齿纹、不同截面形状的锉刀，不需要为每支锉刀单独配置手柄，降低工具配置成本，另一方面卡扣的锁紧力经过匹配设计，在正常锉削的轴向推力与径向扭力作用下不会出现松脱，只有主动按压解锁位才能完成拆卸，避免作业过程中锉刀脱出的风险。从人机工程的设计思路来看，手柄的整体轮廓采用了变径曲面设计，靠近刀座的位置直径收窄，

　　贴合手掌虎口的自然开合角度，握持区的中段直径最大，刚好匹配四指弯曲后的握持围度，尾端做了微扩的挡边结构，可以防止手部向后滑脱，整个曲面的过渡没有尖锐棱角，所有棱边都做了R2以上的圆角处理，长时间握持不会硌手，能有效降低连续锉削作业的手部疲劳感。刀座的安装边界尺寸经过适配，卡槽的宽度与深度匹配常规扁锉、方锉的标准安装柄尺寸，不需要对标准锉刀进行二次加工就能直接安装，手柄的整体长度控制在110mm左右，最大握持直径38mm，既不会因为尺寸过大导致手掌较小的操作人员无法稳定握持，也不会因为尺寸过细导致握持时受力集中，造成手掌局部压痕。这套结构的零件拆分设计充分考虑了3D打印的加工可行性，所有零件都没有封闭的内腔结构，

　　打印时不需要添加大量支撑结构，打印完成后只需要简单去除支撑毛刺就能完成组装，刀座采用韧性更好的材质打印，能承受卡扣反复拆装的形变需求，手柄主体采用刚性较好的材质打印，保证握持时的结构强度，纵向防滑嵌条可以采用柔性材质打印，进一步提升握持的摩擦力与触感。在实际的设备配套场景中，除了常规的手工作业锉刀，这套手柄结构也可以适配小型往复式锉磨机的工作头安装，只需要调整刀座的连接接口尺寸，就能作为电动锉削工具的辅助握持手柄使用，拓展了结构的适用范围。从结构强度的设计角度，手柄的壁厚做了差异化设计，握持区的壁厚为3mm，能承受正常锉削时超过500N的轴向推力不会出现开裂，刀座的卡扣位置做了局部加厚处理，反复拆装次数超过500次也不会出现卡扣断裂或是塑性变形的问题，整体结构的重量控制在80g左右，加上锉刀之后的整体重量不会给手部造成额外的负重感，适合长时间连续作业使用。
