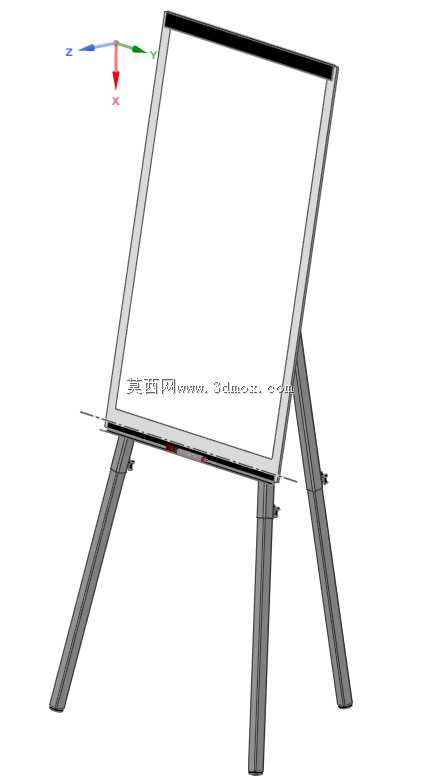

三脚支撑式可倾斜书写展示白板架

　　日常办公会议、现场教学、车间生产看板布置场景中，这类三脚支撑式展示架的使用频率极高，不同于固定在墙面的书写板，可移动的支架式结构能灵活适配不同场地的临时展示需求，不需要提前在墙面打孔固定，也不会破坏装修面层，在临时办公点、户外宣讲、车间班前会场地都能快速架设投入使用。从结构设计逻辑来看，这款支架采用三点支撑的受力方案，三个支脚呈120度左右的夹角向外展开，支撑点形成的三角形稳定面足够覆盖架体上部的重心投影范围，即使白板板面有轻微的外力触碰，也不会出现侧翻风险，支脚采用薄壁金属管材弯折成型，在保证结构刚度的同时控制整体重量，单人就能完成搬运和架设操作，不需要额外辅助工具。板面部分采用矩形边框包裹书写面板的结构，

　　边框与支架的连接位置设置了角度调节铰接结构，使用者可以根据站立书写、坐席观看的不同视角需求，调整板面的倾斜角度，避免板面反光影响观看效果，铰接位置的锁紧结构采用摩擦锁紧加顶丝辅助的方案，调整到目标角度后能保持长期稳定，不会因为反复书写的外力出现角度下滑。板面的上边缘设置了压条结构，可以临时夹持纸质挂图、通知文件，不需要额外粘贴胶带，更换展示内容时操作效率更高，下边框位置预留了笔槽空间，可以放置书写笔、板擦等配套工具，避免使用过程中工具掉落。从安装边界尺寸来看，支脚完全展开后，底部支撑范围的直径控制在1.2米左右，不会占用过多的地面空间，架设完成后整体高度在1.5米左右，板面的有效书写区域宽度约0.9米、高度约1.2米，

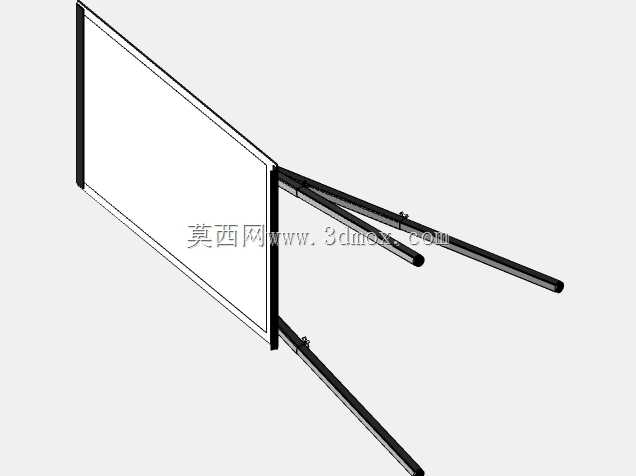

　　能满足常规A0幅面挂图的悬挂展示需求，也能容纳足够的书写内容供10人左右的小范围团队观看。支脚的底端没有设置滚轮，而是采用平切的端面接触地面，在平整的水泥地面、瓷砖地面、地毯地面都能保持稳定的摩擦力，不会出现意外滑移，如果需要在光滑地面使用，也可以在支脚端面包覆防滑橡胶套进一步提升防滑性能。结构建模过程中，支脚与中部连接座的配合位置做了插接定位设计，三个支脚可以快速拆装，拆卸后整体体积缩小60%以上，方便仓储和运输，连接座位置的受力做了加强处理，因为整个架体的上部重量都通过连接座传递到三个支脚，建模时在连接座与支脚的插接位置做了圆角过渡，避免应力集中导致长期使用后出现开裂变形。板面边框的四个角位置做了圆弧包边处理，

　　没有尖锐的外露棱角，避免人员过往时磕碰受伤，符合日常办公场景的安全使用要求。这类支架式展示板的结构通用性很强，除了搭配书写白板使用，也可以更换为磁性板、软木板、显示屏支架等不同功能的上部组件，适配不同的展示需求，整体结构没有复杂的传动部件，后期维护成本极低，仅需要定期检查铰接位置的锁紧件是否松动即可，不需要特殊的维护保养操作。在车间生产场景中，这类支架还可以作为临时的生产进度看板、质量问题展示板使用，架体的金属材质表面做了喷塑处理，能适应车间内少量粉尘、轻微油污的使用环境，擦拭清理方便，不会因为短期的恶劣使用环境出现表面锈蚀掉漆的问题。
