L3030激光测距传感装置结构设计

　　这套L3030激光传感装置的结构设计，首先要适配工业现场的离散点位检测需求，在自动化产线的工件到位识别、仓储物流的货位高度检测、AGV小车的行进避障场景中，这类激光传感单元需要兼顾安装灵活性与结构防护性，不能因为现场的轻微磕碰、走线拉扯就出现检测偏移或者壳体损坏。从结构拆分来看，整个装置分为主体安装仓与可拆式端盖两个核心部分，主体仓采用框架式镂空结构，一方面是为了给内部的激光发射、接收模组以及信号处理电路板预留足够的安装空间，仓体内侧预留的卡槽可以直接卡装电路板，不需要额外增加固定螺丝，减少装配工序的同时也避免螺丝松动带来的模组位移；另一方面镂空结构能够减轻整体重量，在机械臂末端等对负载重量敏感的安装场景下，

　　不会给执行端带来额外的负载负担。端盖部分采用L型弯折结构，既可以作为激光发射端的防护挡边，避免现场的切削液、粉尘直接溅落到激光镜头表面，又能在安装时作为定位基准，和设备安装面贴合后快速找正激光出射方向，减少现场调试的对准时间。设计过程中优先考虑了安装边界的适配性，主体仓的背部预留了标准的导轨安装卡槽，可以直接卡装在工业现场常用的35mm标准电气导轨上，不需要额外制作安装转接板；同时仓体两侧预留了M3规格的螺丝安装孔位，对于需要嵌入式安装在设备机架内部的场景，可以直接通过螺丝锁付固定，两种安装方式覆盖了绝大多数工业现场的安装需求，不需要用户额外做结构改造。外形尺寸上，整个装置的主体长度控制在120mm以内，宽度不超过60mm，

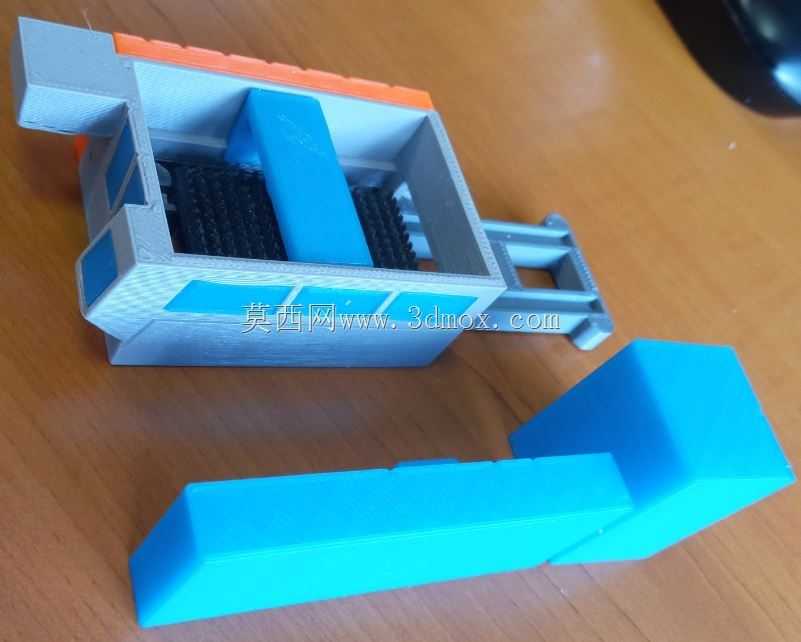

　　端盖伸出长度为35mm，整体占用的安装空间很小，即使在设备内部走线密集、安装空间局促的位置，也能顺利布置，不会和周边的走线、其他电气元件产生干涉。结构的壁厚设计参考了常用工程塑料的注塑成型工艺参数，主体壁厚均匀控制在2.5mm，既保证了足够的结构强度，在受到1kg以内的侧向冲击力时不会出现壳体开裂，也避免了壁厚不均导致的注塑缩痕、变形问题，适合小批量注塑生产，也可以直接通过FDM3D打印制作样件进行功能验证。仓体内部的模组安装位预留了0.2mm的装配间隙，既可以保证电路板、激光模组能够顺利装入，又不会因为间隙过大导致模组晃动，影响激光出射的同轴度，保证检测精度的稳定性。端盖和主体仓的连接采用卡扣加定位柱的组合方式，不需要螺丝固定，

　　日常维护时可以直接拆开端盖清理镜头表面的灰尘，或者更换内部的滤光片，拆装过程不需要额外工具，降低现场维护的时间成本。考虑到工业现场的走线需求，主体仓的尾部预留了直径8mm的走线孔，可以适配常用的四芯屏蔽线缆，走线孔位置设计了线缆防拉脱的卡扣结构，线缆接入后可以通过卡扣卡紧，避免现场拉扯线缆导致接线端子脱落，影响设备正常运行。在实际使用场景中，这类激光传感装置的检测距离覆盖0.1m到30m的范围，结构设计上保证激光出射轴线和安装基准面的平行度公差控制在0.1mm以内，安装完成后不需要反复调整角度就能保证检测光束对准被测位置，对于流水线工件计数、立体仓库的货位检测这类需要批量布置传感单元的场景，能够大幅减少现场安装调试的工作量。仓体顶部的橙色防滑条结构，一方面是作为拆装时的受力部位，方便操作人员徒手拆开端盖，另一方面也可以作为视觉标识，在设备内部众多电气元件中快速识别到该传感单元，方便日常巡检。整个结构没有多余的装饰性设计，所有的结构特征都服务于安装、防护、装配、维护的实际需求，没有冗余结构，既控制了整体的制造成本，也降低了结构出现故障的概率，适合在工业自动化检测场景中长期稳定使用。
