0.28英寸屏迷你直流数字电压表结构设计

　　做小型电控柜、DIY便携电源、桌面实验装置的结构设计时，经常会遇到需要在紧凑空间内集成电压实时显示的需求，这类场景下常规尺寸的数显表头往往会挤占过多安装空间，甚至因为安装耳的固定孔位不匹配，需要额外做转接支架，既增加装配工序，又会让整体结构显得冗余。这款小尺寸数显电压表的三维建模，就是针对这类紧凑安装场景做的结构还原，建模过程中优先还原了实际产品的安装边界与外形公差，方便结构设计人员直接调用到装配体中做干涉检查，不用再反复核对实物尺寸调整安装位。

　　从实际使用场景来看，这类表头的应用覆盖范围很广，小到个人DIY的可调直流电源、车载电压监测模块，大到小型工业控制设备的面板电压指示、低压配电回路的本地电压显示，都能看到这类产品的身影。它不需要额外的辅助供电线路，直接从被测电压回路取电，两根引出线分别接被测直流回路的正负极即可正常工作，省去了单独布供电线的麻烦，对于内部走线空间紧张的设备来说，这个特性能大幅降低布线复杂度，减少线束占用的内部空间。

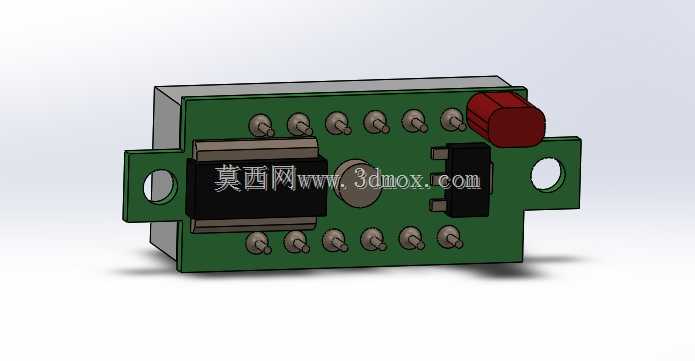

　　产品的功能特性围绕基础电压显示做了精简设计，没有多余的附加功能，测量范围覆盖2.5V到30V的直流电压区间，刚好匹配常见的低压直流供电场景，比如5V的USB供电回路、12V的车载供电回路、24V的工业传感器供电回路，都在它的测量范围内，显示采用0.28英寸的高亮LED数码管，数字笔画清晰，在常规室内光照环境下不需要凑近就能清晰读取数值，即使装在设备面板的稍高位置，站在设备前方正常操作距离下也能准确识别显示数值。数码管的显示驱动电路做了一体化集成，所有元器件都排布在数码管后方的小型PCB板上，没有额外的外接驱动板，整体结构非常紧凑。

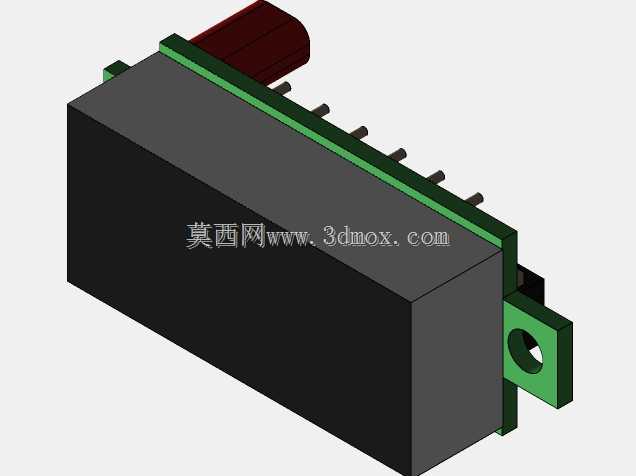

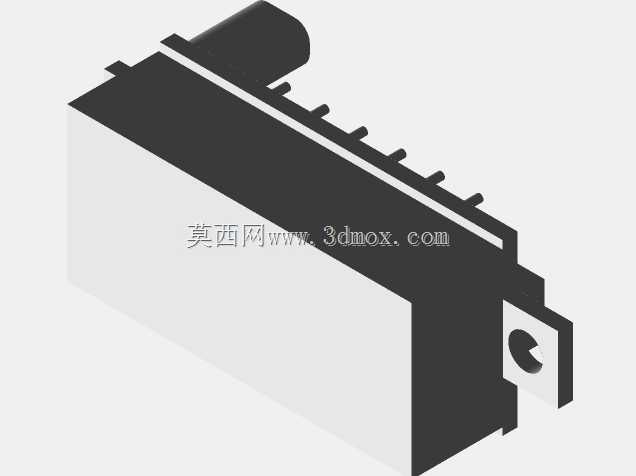

　　建模过程中，首先确定的是安装固定结构的尺寸：表头两端的安装耳带圆形固定孔，孔位间距、孔径都按照实物的装配公差做了还原，安装耳的厚度、突出主体的长度都严格匹配实物尺寸，确保在做面板开孔设计时，开孔尺寸、固定孔位能和表头完全匹配，不会出现装不上或者固定后松动的问题。主体部分的截面尺寸做了精准还原，方便设计面板安装沉台时确定沉台的深度与开孔大小，保证表头装入后面板表面平整，不会突出或者凹陷过多影响外观。引出线的出线位置、线径也做了还原，在做内部走线布局时，可以提前预留出线的弯折空间，避免装配时引线被其他结构件挤压破损。

　　设计思路上，这类产品本身就是为了极致压缩安装空间而生，所以建模时没有做多余的结构简化，连PCB板边缘的定位缺口、安装耳与主体连接的加强筋都做了还原，这些细节在做装配干涉检查时非常关键——很多时候装配出现问题，都是因为忽略了这些小的凸起、加强结构，导致实际装配时出现顶住其他元器件的情况。数码管表面的黑色遮光罩部分也做了结构还原，遮光罩的边缘倒角、与PCB板的配合台阶都准确呈现，方便设计面板压边结构时确定压合的尺寸，避免压到数码管显示区域影响读数。

　　从安装边界来看，表头装入面板后，后方突出面板的长度很短，即使是厚度较薄的塑料外壳设备，内部也有足够的空间容纳，不需要在外壳内部额外做避让槽。两根引出线从表头尾部正下方引出，出线方向垂直于面板，不会向侧面突出占用横向空间，对于内部宽度紧张的长条型设备来说，这个出线设计能很好地适配内部走线槽的布局，不用刻意弯折引线来避让侧边的元器件。实际选型时，只要被测回路的直流电压在测量区间内，不需要额外配置分压元件，直接接线就能使用，降低了外围电路的设计复杂度。

　　对于三维建模从业者来说，这个模型的参考价值在于，它还原了小型嵌入式电子表头的典型结构形式，在做类似小型数显元件的建模时，可以参考它的安装耳设计、主体与安装位的配合公差、引线出线方式这些细节，避免自己设计的结构出现装配工艺性差的问题。对于设备选型的结构工程师来说，直接调用这个模型放入装配体，就能快速完成面板开孔、安装位布局、走线空间预留的设计工作，不用等拿到实物样品再测量尺寸，能大幅缩短结构设计的周期，减少打样后因为尺寸不匹配导致的返工。
