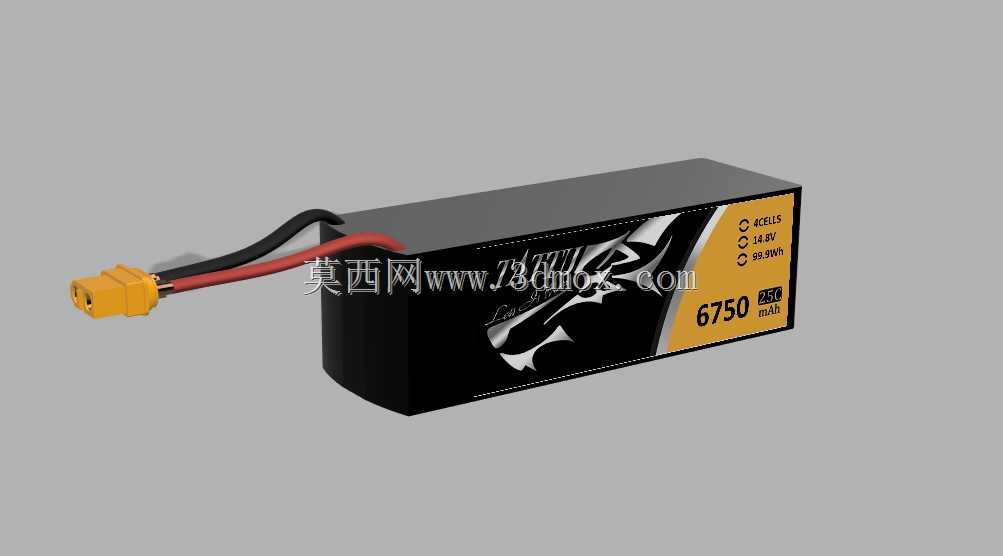

无人机用塔图4S锂聚合物动力电芯

　　做无人机动力系统选型的工程师都清楚，LiPo电芯的三维模型精度，直接影响机架内部布局的合理性，尤其是多旋翼无人机的重心配平、走线空间预留，差个几毫米都可能导致装机时干涉，甚至影响飞行时的重心偏移。这款4S规格的锂聚合物电池，是针对中小型工业级多旋翼无人机设计的动力储能部件，日常作业场景覆盖了航拍测绘、电力巡检、小型物资投送这类对续航时长有稳定要求的低空作业场景。

　　从实际使用的功能特性来看，4S的电芯串数对应标称14.8V的输出电压，6750mAh的容量能够匹配单架次20-25分钟的悬停作业需求，持续放电倍率能够支撑无人机在爬升、抗风飞行时的瞬时大电流输出，不会出现电压骤降导致的动力中断问题。模型还原了电池本体的硬质封装外壳，外壳边缘做了圆弧过渡处理，避免装机时剐蹭机架的碳纤维板或者走线绝缘层，出线端的XT60接头模型也做了精准还原，包括红黑动力线的出线角度、接头的插拔卡扣结构，都和实物尺寸保持一致，方便结构工程师在做机架布线设计时，提前预留接头的插拔操作空间，不会出现装机后接头被机架结构件挡住、无法插拔更换电池的问题。

　　设计思路上，这类航模动力锂电池的模型构建，核心是要还原实际安装的边界尺寸：电池本体的长宽高三个方向的最大轮廓，包括封装外壳的热缩膜厚度带来的尺寸余量，都要在模型中体现，不能只按电芯的理论尺寸建模，否则实际装机时会出现电池塞不进电池仓的问题。出线端的线材弯曲半径也做了写实还原，模拟了实际线材的自然弯折状态，不是生硬的直角出线，这样在做整机装配干涉检查时，能够准确判断线材会不会和机臂的折叠结构、飞控安装板产生剐蹭。电池侧面的标识区域也做了细节还原，包括参数标注区的位置，方便后续做整机BOM表制作时，能够快速对应电池的规格参数，不用反复核对实物。

　　从安装边界的角度来说，这类长条形的锂电池，在无人机上的安装位置通常是机架中心板的下方或者上方，模型的重心位置标注也和实际电芯的重心保持一致，方便做飞控参数调试前的重心配平计算，不用等实际装机后再反复调整电池的前后位置。电池外壳的安装接触面做了平面度的还原，实际使用时这个平面会和电池扎带、魔术贴的固定面接触，模型里的平面度误差控制在0.2mm以内，能够模拟实际固定时的贴合状态，不会出现模型里贴合完好、实际装机后电池晃动的问题。另外，模型也考虑了电池使用过程中的轻微膨胀余量，在外壳轮廓的尺寸上预留了合理的膨胀空间，方便结构工程师在设计电池仓时，不会把仓体内径做的刚好卡死电池，避免电池充放电膨胀后无法取出的问题。

　　在做无人机整机结构设计时，这类精准的电池三维模型，能够减少大量的实物试装环节，之前做测绘无人机项目的时候，就是因为早期用的电池模型没有还原接头的出线角度，导致装机后XT60接头刚好顶到GPS模块的安装座，最后不得不重新修改中心板的安装孔位，耽误了近一周的项目进度。而精准还原的电池模型，能够在设计阶段就完成所有干涉检查，包括电池扎带的穿设空间、平衡充插头的出线位置、电池和起落架的安全距离，都能在三维装配环境里提前验证。尤其是对于折叠机臂的便携无人机，电池的安装位置还要考虑机臂折叠后会不会碰到电池本体，模型的轮廓精度足够的话，就能直接在软件里模拟机臂折叠的全过程，确认整个运动行程里没有结构干涉。

　　另外，这款电池的模型也还原了表面的防滑纹理区域，实际使用中这个区域是魔术贴勾面粘贴的位置，模型里把这个区域的边界做了明确区分，方便设计时确定魔术贴的粘贴尺寸和位置，保证飞行过程中电池不会因为机动动作出现移位。出线端的线材长度也做了1:1还原，能够准确计算从电池接头到电调的走线长度，避免线材留的过长增加整机重量，或者过短导致接头处受力拉扯，出现飞行过程中接头松脱的风险。对于做无人机动力系统匹配的工程师来说，还可以通过模型的体积参数，结合锂聚合物电池的能量密度，快速核算整机的起飞重量和续航时间的匹配关系，不用再单独测量实物尺寸来计算体积。
