0.8mm间距44/50引脚TSOP-2IC封装结构

　　在消费电子、工业控制板卡的SMT量产线场景中，TSOP-2封装的集成电路是板级组装里极为常见的表贴器件，这类薄型小尺寸封装的器件，长期占据着存储芯片、通用逻辑芯片、接口转换芯片的主流封装选型位，尤其是0.8mm引脚间距的规格，兼顾了布线密度与量产焊接良率，是中低密度PCB设计里的常用封装选项。做板级结构设计时，很多工程师容易忽略封装本体的三维尺寸边界，只参考二维焊盘图纸做布局，往往到回流焊之后才发现器件和周边结构件干涉，或是引脚共面度不匹配导致虚焊，这类封装的三维建模，核心就是把实际生产中会遇到的尺寸公差、安装边界都还原出来，给结构评审、SMT钢网开制、工装夹具设计提供准确的参考。

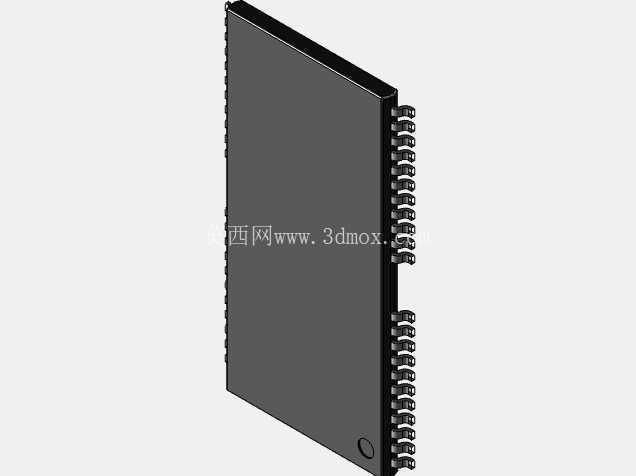

　　这款44/50引脚的TSOP-2封装，本体采用薄型矩形塑封结构，两侧对称排布鸥翼形引脚，引脚间距严格控制在0.8mm，也就是行业内常说的4密尔间距，这个间距规格在SMT工艺里属于成熟工艺窗口，不需要超细间距的特殊印刷、贴片设备，常规的视觉贴片机配合0.12mm厚度的钢网就能实现稳定焊接，量产良率能控制在很高的水平。从设计思路上看，这类封装的建模首先要还原塑封本体的拔模斜度，实际塑封器件的本体并不是绝对的直壁结构，脱模时会有微小的斜度，本体底部的定位凹点也要准确还原，这个凹点是SMT贴片机视觉识别的关键定位标记，也是人工焊接时判断引脚1位置的标识，建模时如果遗漏这个特征，后续做贴片程序编写时就会出现识别偏差。

　　引脚部分的建模不能只做简单的薄片拉伸，要还原鸥翼引脚的成型弧度，包括引脚根部和塑封本体结合的位置、引脚弯折的弧度、引脚末端的焊盘接触平面，这些细节直接关系到焊盘设计的准确性——很多新手设计焊盘时只按引脚宽度画矩形，忽略了引脚弯折后的接触长度，最后做出来的焊盘要么上锡不足，要么锡膏量过多导致引脚连锡。安装边界方面，这款封装的本体厚度、引脚伸出长度、引脚末端到本体中心的距离都要严格对应JEDEC的封装标准，布局时不仅要考虑本体在PCB上的投影区域，还要预留出返修时热风枪的操作空间，以及周边测试点的避让距离，通常在封装本体的两侧至少要预留1.5mm的返修空间，两端预留1mm的空间，避免返修时加热影响周边器件。实际应用中，这类封装的器件经常用在路由器、工控主板、老式内存条、消费类数码产品的主板上，因为封装厚度薄，占用PCB的Z向空间小，适合对产品厚度有要求的便携设备，同时鸥翼形引脚的应力释放能力比BGA、QFN封装更好，在有轻微振动的工业场景下，焊接可靠性更有优势，不容易因为板级弯曲出现引脚断裂的问题。建模时还要注意引脚的共面度公差，实际器件的引脚末端不可能完全在同一个平面上，行业标准里共面度公差一般控制在0.1mm以内，做三维装配仿真时可以把这个公差带考虑进去，模拟贴片时引脚和焊膏的接触状态，提前评估焊接风险。

　　另外，塑封本体的边角是微小的圆弧过渡，不是直角，这个细节虽然不影响焊盘设计，但做结构干涉检查时，如果按直角建模，可能会误判和周边屏蔽罩、塑胶支架的干涉量，导致不必要的结构修改。很多工程师在做封装库的时候只做二维符号，不做三维模型，到了产品试产阶段才发现器件和外壳、散热片干涉，需要重新改板，耽误项目进度，准确的三维封装模型，能在设计阶段就完成虚拟装配检查，把结构问题消灭在设计端，减少试产次数，缩短研发周期。这款TSOP-2封装的模型，把引脚的排布顺序、本体的定位特征、安装的空间边界都做了准确还原，不管是用来做PCB的3D布局检查，还是做SMT贴片工装的设计，或是做焊接工艺的仿真，都能提供准确的尺寸参考，避免因为封装尺寸偏差导致的生产问题。
