Adafruit DRV8871直流电机驱动板结构设计

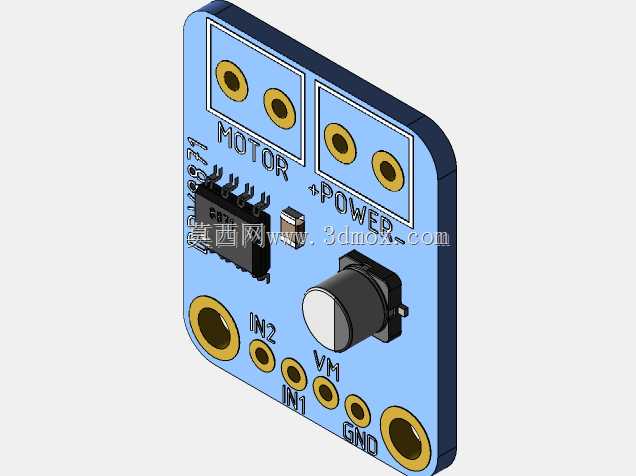

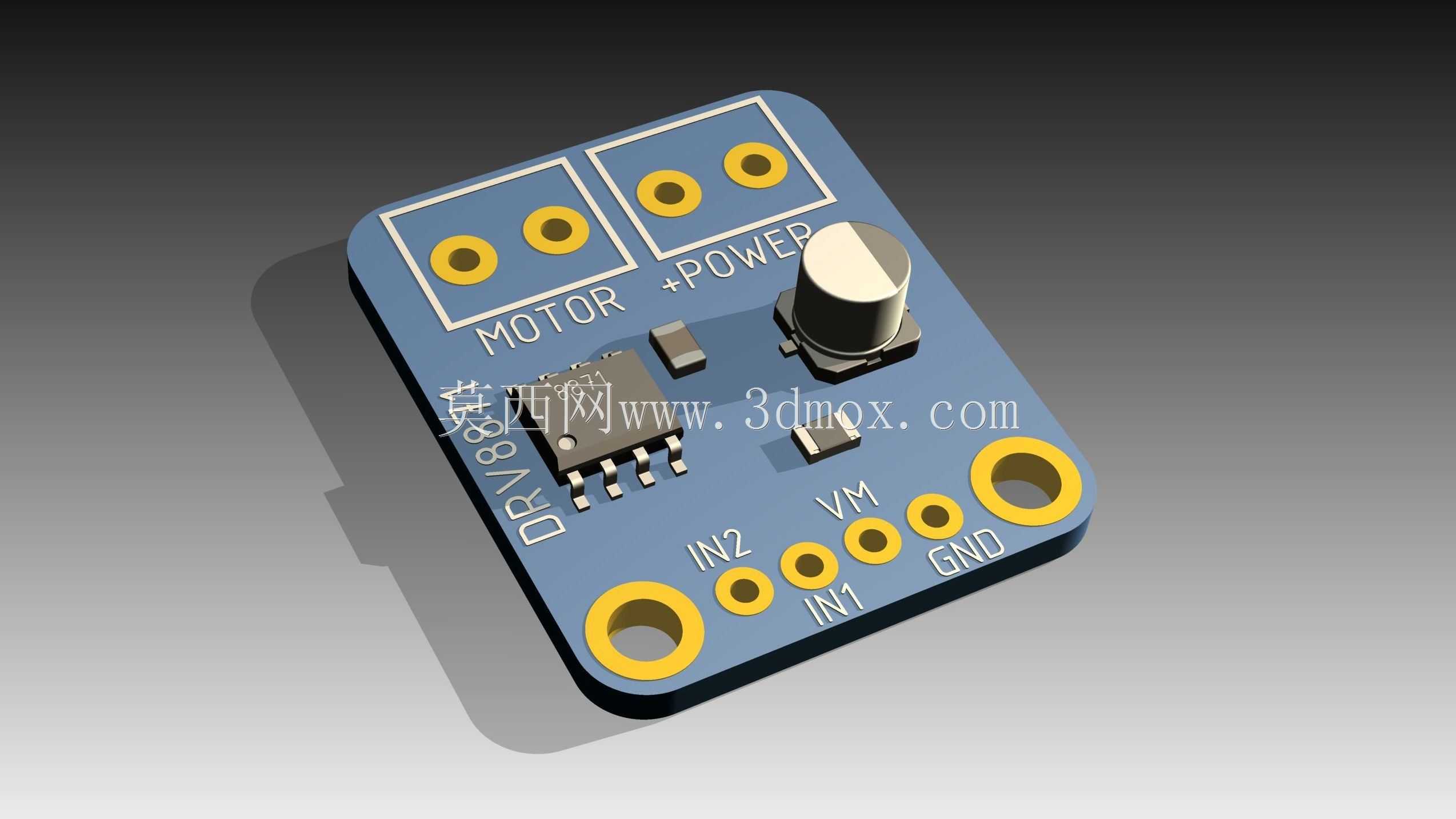

　　在小型自动化执行机构、桌面级机器人、智能小车以及各类低压直流有刷电机的控制场景中，电机驱动模块是连接主控单元与动力执行部件的核心桥梁，这款DRV8871驱动板的结构设计完全围绕小功率直流电机的驱动需求展开，从安装适配、接线便捷性、元件布局合理性多个维度做了工程化考量。从实际应用场景来看，这类驱动板常被集成在紧凑空间内的运动控制单元中，比如教育类机器人的动力驱动层、小型自动化设备的进给机构控制、DIY智能载具的电机调速单元，需要在有限的安装空间内完成功率驱动、信号输入、电源接入的全部功能，因此板型的尺寸边界、安装孔位的适配性直接决定了其在各类项目中的复用率。该驱动板采用矩形FR-4基板作为载体，四个角位设置了标准的金属化安装孔，

　　孔位间距匹配通用的面包板、小型安装支架以及原型机的固定孔距，安装时可通过M3规格的铜柱或螺丝直接固定，不需要额外设计转接结构，大幅降低了集成阶段的结构适配工作量。板上的元件布局遵循功率回路与信号回路分区的设计思路，电源输入与电机输出的大电流接线端子布置在板边的一侧，采用大孔径焊盘配合环形标识，分别标注MOTOR电机输出端与+POWER电源输入端，接线时可直接从侧边引入动力线，避免大电流走线横穿信号区域带来的干扰问题；信号输入端子IN1、IN2以及电源地GND、VM端布置在板边的另一侧，与主控板的信号输出端距离更近，可通过短距离杜邦线直连，减少信号走线长度，降低信号衰减与干扰概率。板载的核心驱动芯片布置在基板的中心区域，

　　周边预留了足够的铺铜区域作为散热通路，配合板上的电解电容与贴片电容组成的滤波回路，可在电机启停、正反转切换的瞬态大电流工况下，稳定芯片的供电电压，减少电压尖峰对芯片的冲击；顶部布置的直插电解电容靠近电源输入端口，可就近吸收电源回路的纹波，贴片去耦电容紧贴芯片电源引脚布置，缩短高频去耦回路，从布局层面优化了电路的EMC表现。板上的功率元件与信号元件之间预留了足够的电气间隙，满足低压直流场景下的安规距离要求，即使在12V-24V的常用供电电压下，也不会出现爬电、打火等风险。从安装边界来看，板上最高的元件为顶部的电解电容，整体凸起高度控制在常规直插元件的标准高度范围内，安装时上方预留5mm以上的净空即可满足装配需求，板底无突出元件，

　　可直接贴合安装面固定，不需要额外预留底部空间。接线端子的孔径可兼容20AWG到16AWG的导线，既可以满足小功率电机的载流需求，也方便现场接线时的导线压接与焊接，端子旁的丝印标识清晰标注了每个引脚的功能，装配时不需要额外查阅原理图即可完成接线，降低了现场装配的出错概率。在实际选型适配时，这款驱动板的结构尺寸可适配绝大多数小型运动控制项目的安装空间，不需要对原有设备的安装结构做大幅修改，即可直接替换同类型的小功率直流电机驱动模块；板上的安装孔位也兼容常见的传感器安装支架、原型板固定座，可快速搭建测试验证平台，在项目样机开发阶段可大幅缩短结构迭代周期。从结构设计的细节来看，基板边角做了圆角处理，避免装配时尖锐边角划伤导线或操作人员，板边的走线距离板边保留了足够的距离，防止分板加工时损伤走线造成电路故障；所有焊盘均做了加大处理，手工焊接时更容易上锡，也能提升接线点的机械强度，避免设备振动时接线脱落。这类驱动模块的结构设计没有冗余的装饰性结构，所有的外形特征、孔位布置、元件排布都围绕实际使用中的装配、接线、散热、抗干扰需求展开，完全服务于工程应用场景，是小功率直流电机驱动场景下非常典型的实用化结构设计方案，对于同类电子驱动模块的结构布局也有较高的参考价值，建模时完整还原了板上所有元件的外形尺寸、安装位置、丝印标识，可直接用于设备装配的干涉检查、安装布局模拟，在样机设计阶段即可提前验证驱动板与周边结构件的空间匹配度，减少后期打样的迭代次数。
