轴流散热风扇方形安装固定支架结构

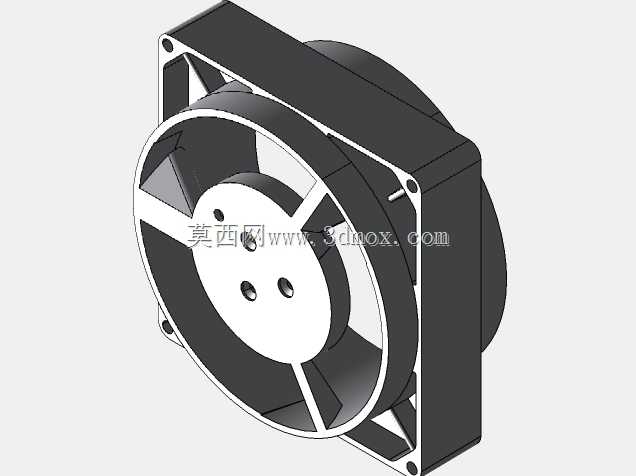

　　在工业电控柜、伺服驱动机箱、大功率电源模块、小型工控设备的散热系统搭建中，风扇安装支架是连接散热风机与设备壳体的核心承载部件，其结构合理性直接决定风机运行稳定性、振动传导水平与长期使用可靠性。这款方形轴流风扇支架采用一体化注塑或压铸成型结构，整体外轮廓为标准方形安装法兰，适配行业通用的120mm规格轴流散热风机安装尺寸，四个边角位置预留贯穿式安装孔位，孔位中心距严格匹配常规风机安装孔距标准，可直接通过自攻螺丝或螺栓将支架固定在设备壳体的通风开口处，无需额外加工适配转接件，能大幅缩短散热模组的现场装配周期。

　　支架主体为环形承托结构，内环直径与对应规格风机的外圆尺寸精准匹配，可将风机筒体完全嵌入环内，限制风机运行过程中的径向窜动；内环与外方法兰之间通过四根均匀分布的径向辐条连接，辐条采用等宽加厚结构设计，既保证整体支撑强度，又尽可能减少对通风截面的遮挡，避免额外增加风阻影响散热效率。中心位置设置圆形电机安装台，台面上预留三个呈圆周均匀分布的电机固定孔，可直接固定风机的驱动电机端盖，让电机载荷均匀分散到整个支架结构上，避免长期运行后电机偏心引发的支架变形或异响问题。

　　从实际使用场景来看，这类支架常应用在密闭电控柜体的侧壁通风位、大功率变频器的散热风道入口、工业电脑主机的排风位、激光设备的光路冷却通风位等场景，设计时需要兼顾安装便捷性与结构刚性。这款支架的外方法兰边缘做了小尺寸倒角处理，既可以避免安装时锐边划伤操作人员，也能在嵌入设备壳体安装槽时起到导向作用，降低对位难度。支架底部设置一圈环形止口，安装时可卡入设备壳体的通风开口内侧，起到径向定位作用，无需额外调整支架同轴度，装配时只需对准四个边角的安装孔拧入紧固件即可完成固定。

　　结构设计上，辐条与内环、外方法兰的连接位置均做了圆弧过渡处理，避免直角连接处的应力集中问题，即便采用塑料材质注塑成型，也能在风机长期运行的微振动环境下避免连接位置开裂。支架整体厚度经过载荷校核，在满足支撑对应规格风机重量的前提下尽可能做薄，减少对设备内部安装空间的占用，适配内部空间紧凑的小型工控设备安装需求。安装孔位采用沉头设计，紧固件拧入后头部不会突出支架表面，保证支架与设备壳体贴合面完全平整，避免出现缝隙导致的漏风问题，保障散热风道的密闭性，提升整体散热效率。

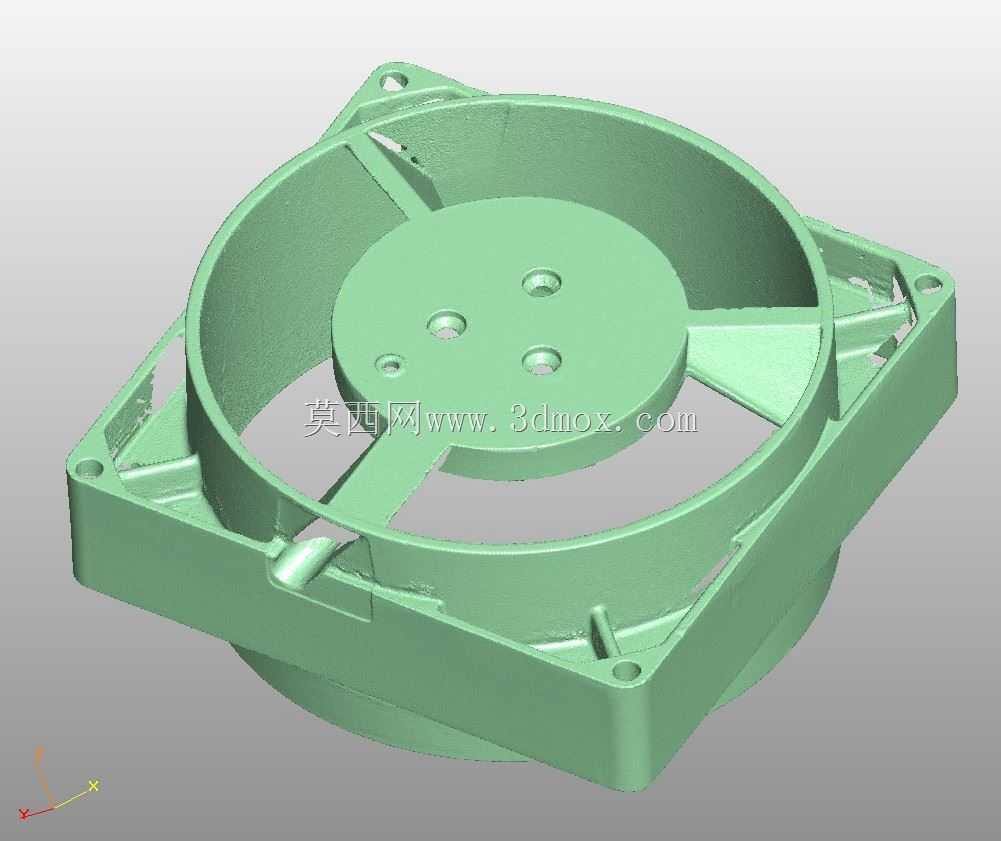

　　在三维建模过程中，这类支架需要重点管控安装孔位的位置度公差、内环与外方法兰的同轴度公差、中心电机安装台的平面度公差，确保加工或注塑成型后的零件能与标准风机直接适配，无需二次修配。对于需要采用三维扫描逆向建模的场景，要重点采集辐条过渡圆角、安装孔沉头深度、止口高度等细节尺寸，这些位置的尺寸偏差会直接影响最终装配效果。实际选型时，需要根据所用风机的实际外圆尺寸、安装孔距、电机端盖固定孔位来匹配对应规格的支架，同时结合设备内部的空间余量确认支架的整体厚度是否满足安装边界要求，避免出现支架与内部元器件干涉的问题。
