双变体快速压紧手动夹钳结构设计

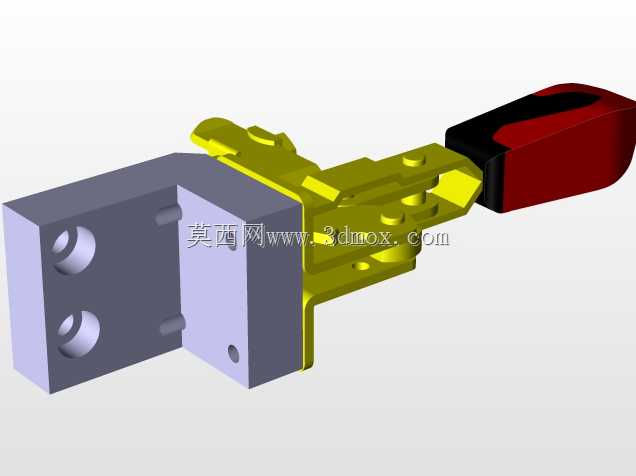

　　这款手动夹钳的设计初衷，是解决工装工位上频繁拆装工件时的快速压紧需求，区别于传统螺栓压紧、台虎钳夹持的操作模式，它通过肘节机构的死点锁紧原理实现快速开合，单次压紧与释放的操作行程仅需扳动把手完成15度左右的角位移，能大幅降低工位操作的辅助工时，在小批量零件加工、装配定位、检测治具固定场景中适配性极强。从结构组成来看，整套夹钳分为安装基座、连杆传动组、操作手柄三个核心模块，安装基座采用带双定位销孔与安装过孔的块状结构，两个定位销孔的中心距按照常规工装基板的孔系标准设计，可直接适配间距25mm的M6螺纹安装孔位，安装面的平面度公差控制在0.02mm以内，保证夹钳安装后与工装基板的贴合度，避免长期受力出现基座偏移。

　　基座与传动连杆的连接销轴采用过盈配合压装在基座耳座上，耳座的厚度经过受力校核，在承受2000N的垂直压紧力时，耳座根部的最大应力仅为材料屈服强度的37%，不会出现长期使用后的塑性变形问题。传动连杆组采用多片冲压件叠铆的结构，相比整块铣削的零件，在保证结构强度的同时能降低整体自重，叠铆后的连杆组铰接间隙控制在0.03mm以内，避免手柄扳动时出现虚位，保证压紧力的稳定传递。操作手柄部分采用包覆式双色结构，握持区域的曲面按照人体工学设计，贴合手掌发力的弧度，扳动时的受力点集中在掌根位置，长期操作不会出现局部硌手的问题，手柄末端的红色包覆层采用耐磨橡塑材质，表面带有细微防滑纹理，即便手上沾有少量切削液或油污也能保证足够的摩擦力，

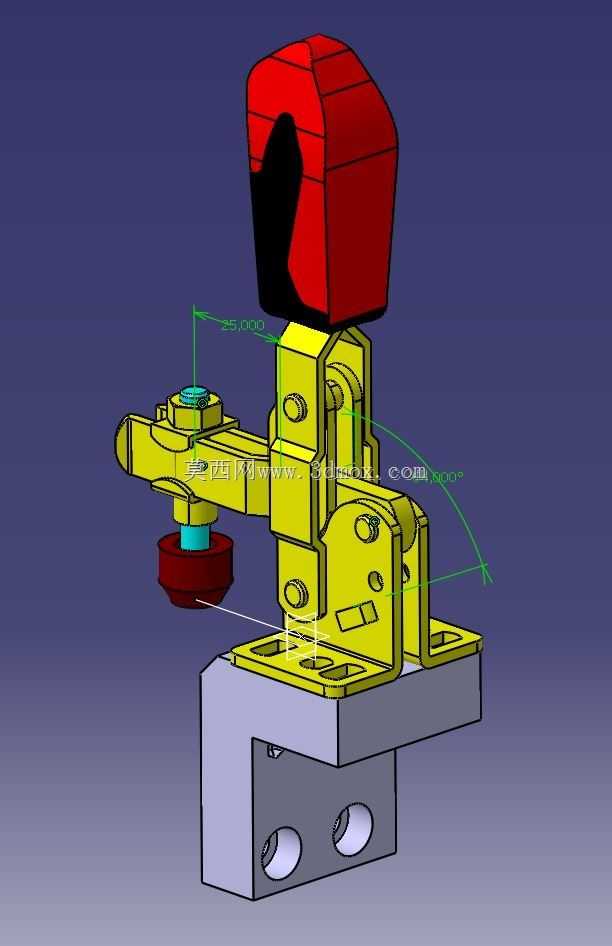

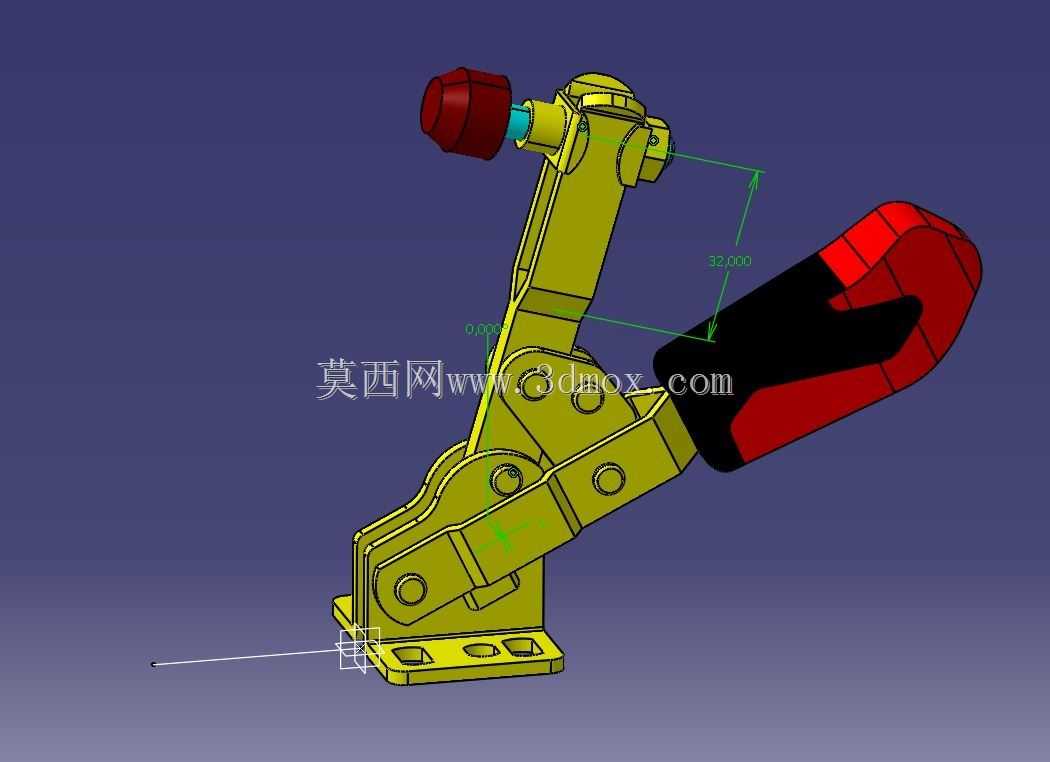

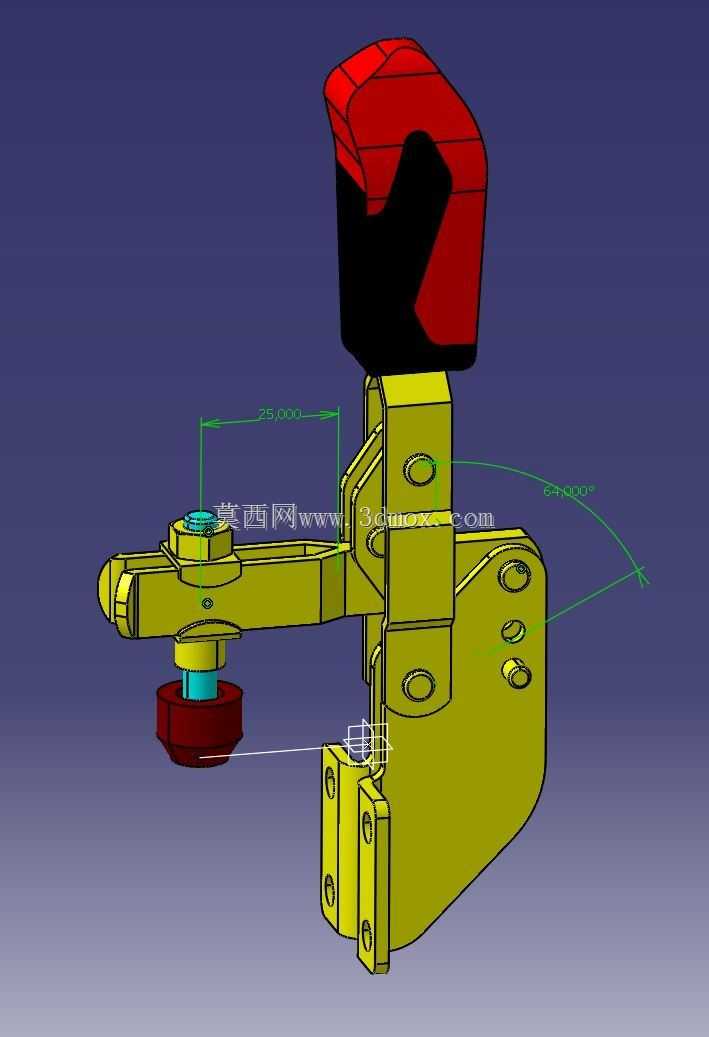

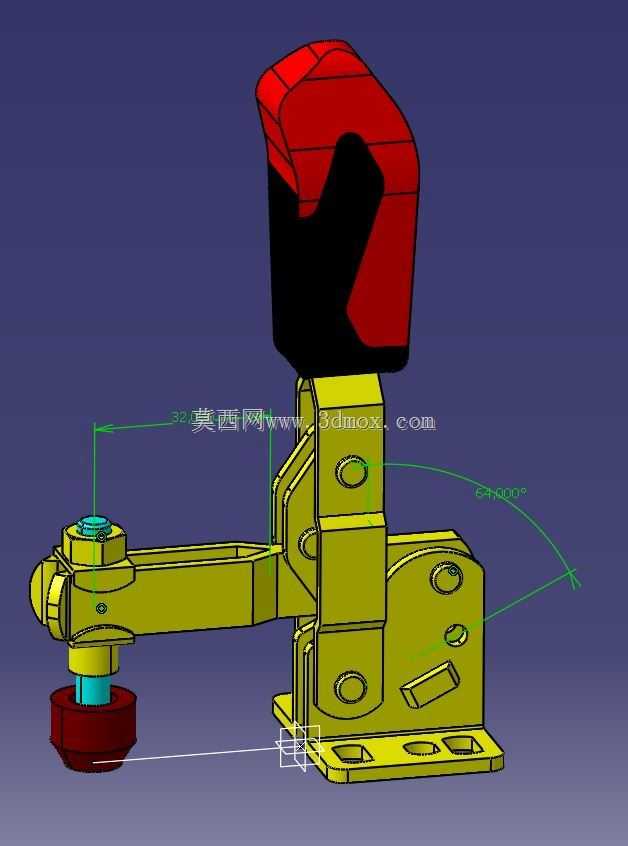

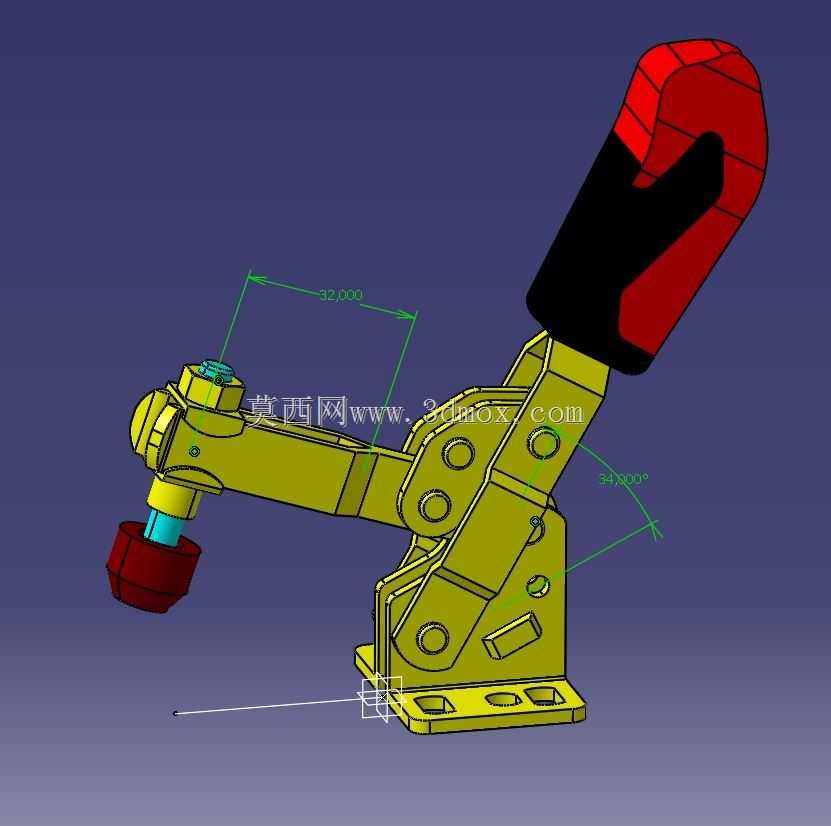

　　不会出现打滑脱手的情况。这款夹钳提供两种结构变体，区别在于压头的伸出长度与压紧行程，短行程变体的压头伸出基座端面32mm，最大压紧行程为8mm，适合压紧厚度偏差较小的机加工零件，长行程变体的压头伸出基座端面48mm，最大压紧行程为15mm，适合压紧带有一定高度差的焊接组件或注塑件，两种变体的安装基座尺寸完全一致，可在同一工装基板上互换安装，不需要重新加工安装孔位。在实际应用场景中，这类夹钳常被布置在CNC加工工装的工件侧边，用于压紧工件的非加工面，相比液压或气动压紧元件，它不需要外接动力源，不受车间气源、电源布局的限制，在临时工装、返修工位、小批量试生产场景中使用成本极低；在装配工位上，它可以用来固定待装配的壳体零件，

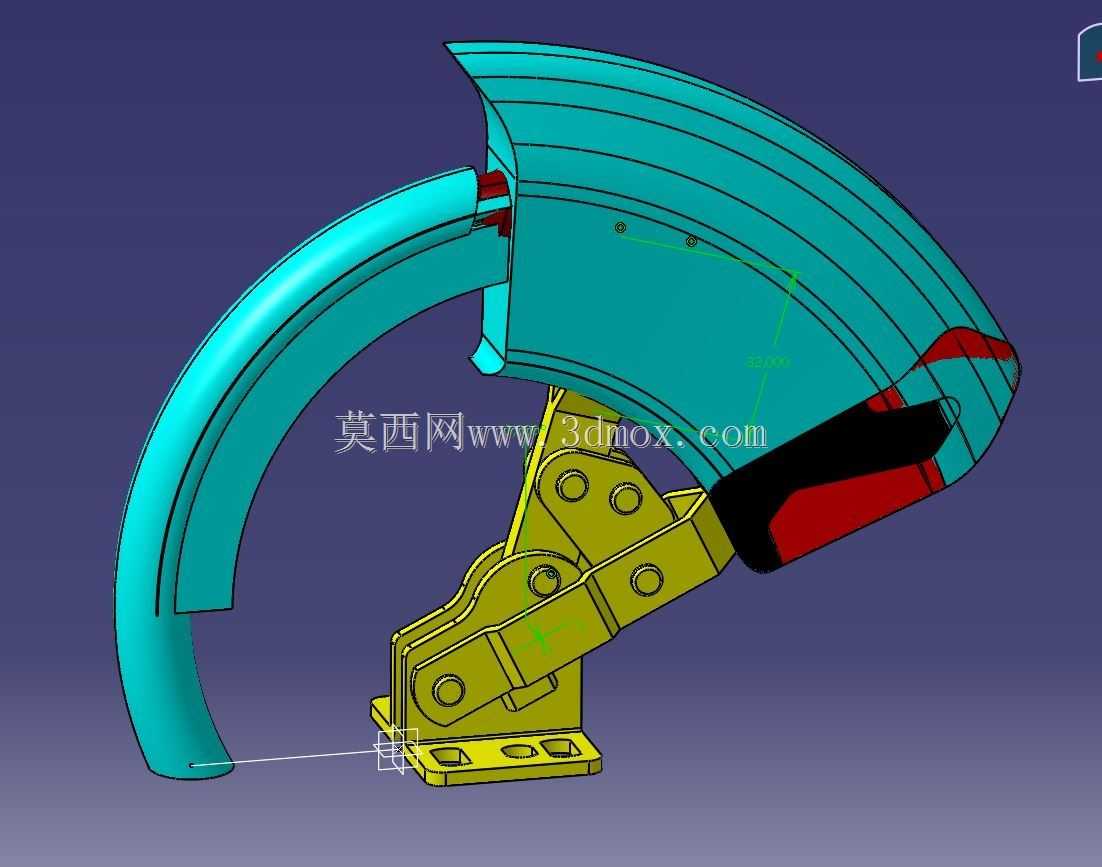

　　方便操作人员双手完成螺丝锁付、密封圈安装等操作，压紧力的大小可以通过连杆末端的调节螺杆进行微调，顺时针旋转调节螺杆可增大压紧力，逆时针旋转则减小压紧力，调节范围覆盖500N到2200N，可根据被压紧工件的材质调整压力，避免压伤铝件、塑料件等软质工件的表面。设计过程中对整个机构的运动轨迹做了完整的干涉检查，手柄扳动到最大开启位置时，压头会完全抬升并退离工件定位区域，留出足够的上下料空间，不会出现工件取放时与压头碰撞的问题；所有铰接位置都预留了润滑脂存储槽，长期使用时可定期注入润滑脂降低铰接磨损，延长夹钳的整体使用寿命，铰接销轴的端部采用卡簧限位，避免机构反复动作后销轴出现轴向窜动脱落。从安装边界来看，夹钳处于完全锁紧状态时，整体轮廓在安装面上的投影尺寸为长86mm、宽32mm，手柄最高点距离安装面的高度为58mm，不会占用过多的工装安装空间，可在狭小的工装布局中密集布置，满足多工位同时压紧的需求；夹钳的所有外露金属部件都做了镀彩锌处理，能在常规车间环境中抵御切削液、潮气的腐蚀，不会轻易出现锈死无法动作的问题。
