可参数化调整的圆柱螺旋压缩弹性构件

　　在各类工业设备的结构设计中，这类圆柱螺旋压缩构件是应用覆盖度极广的基础弹性零件，从自动化产线的执行机构缓冲位，到小型检测仪器的触点复位结构，再到通用机械设备的振动阻尼模块，几乎所有需要提供轴向回弹、冲击缓冲、行程复位的装配场景，都能见到这类零件的身影。不同于定制化的异形弹性件，这类圆柱结构的压缩弹簧依靠均匀分布的螺旋圈体承载轴向载荷，当两端受到沿轴线方向的压力时，圈体发生弹性变形储存机械能，外力撤除后可快速恢复原有自由长度，为配套机构提供稳定的复位驱动力。

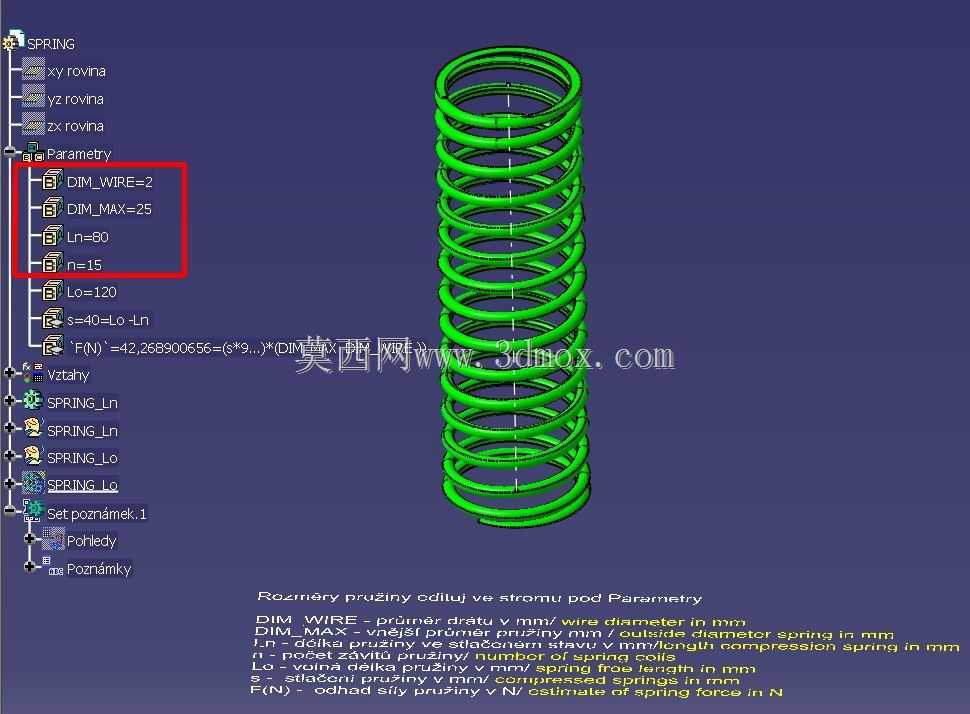

　　从实际选型与建模的角度出发，这类弹簧的设计核心围绕刚度匹配与安装边界两个维度展开。建模过程中可通过编辑特征树内的参数直接调整核心尺寸：包括弹簧的线径，也就是绕制弹簧的金属丝直径，这一参数直接决定单圈的承载能力，线径越大相同压缩量下能提供的弹力越高；其次是弹簧中径，即螺旋圈的中心直径，该尺寸需要匹配安装位的套筒内径或导杆外径，避免工作过程中出现卡滞、偏磨的问题；还有有效圈数，也就是参与弹性变形的螺旋圈数量，有效圈数越多弹簧的刚度越低，相同压缩行程下的弹力变化越平缓，适合需要大行程缓冲的场景；此外还要考虑两端的并圈磨平结构，常规压缩弹簧的两端会设置1-2.5圈的支撑圈，支撑圈不参与弹性变形，端面磨平后可保证弹簧安装时的垂直度，避免受压时出现侧向偏移导致弹力输出不均。

　　在实际设备装配中，这类弹簧的安装边界需要预留足够的安全空间：首先要确认弹簧的预压量，也就是安装完成后弹簧预先被压缩的长度，预压量的设置是为了避免设备空载运行时弹簧出现松动窜动，同时保证初始状态下就能提供足够的抵紧力；其次要核算最大工作压缩量，弹簧被压缩到各圈即将接触的长度为压并长度，实际使用中的最大压缩量必须小于压并行程，避免长期工作在压并状态导致金属材料出现塑性变形，丧失回弹能力。在传感器类的精密装配场景中，这类弹簧常被用作检测探头的复位构件，要求弹簧的刚度线性度高，压缩过程中弹力随压缩量的变化保持均匀，才能保证探头的检测力稳定，不会因为弹力波动影响检测精度；在普通的工装夹具场景中，这类弹簧用来提供夹紧后的缓冲余量，避免刚性夹紧损伤工件表面；在振动设备中，这类弹簧作为隔振元件，可吸收设备运行产生的高频振动，降低振动向安装基座的传递效率。

　　建模过程中采用参数化关联设计的逻辑，所有核心尺寸都通过全局参数驱动，调整线径、中径、圈数、自由长度等参数时，螺旋扫描轨迹、两端支撑圈结构、磨平端面的特征会同步更新，不需要重新绘制基础草图，能大幅提升同系列不同规格弹簧的建模效率。建模时需要注意螺旋升角的匹配，螺旋升角由线径、中径和节距共同决定，节距即相邻两圈有效圈之间的轴向距离，节距设置需要保证最大压缩量下相邻圈体不会提前接触，同时避免节距过大导致弹簧受压时出现失稳侧弯的问题。对于长径比偏大的弹簧，也就是自由长度与中径比值超过4的规格，设计时还要考虑加装内部导杆或者外部导套，限制弹簧的侧向变形量，避免工作过程中出现弯曲失稳导致弹力失效。

　　从材料适配的角度，常规场景下这类弹簧多采用碳素弹簧钢绕制后做淬火回火处理，满足普通工况下的强度与弹性要求；在有防腐需求的场景可选用不锈钢材质，在有导电需求的场景可选用铍青铜材质，不同材质的弹性模量差异会直接影响弹簧的刚度计算结果，建模时可将材料属性参数也纳入参数化特征中，方便后续做仿真校核时直接调用。在做装配干涉检查时，要重点核对弹簧在最大压缩状态下的外径尺寸，避免压缩后圈体径向膨胀与周边安装结构发生摩擦，同时要确认两端磨平端面的平面度，保证安装后弹簧的轴线与受力方向重合，减少侧向分力带来的额外磨损。
