惠特沃思科基拉对合式金属成型模腔

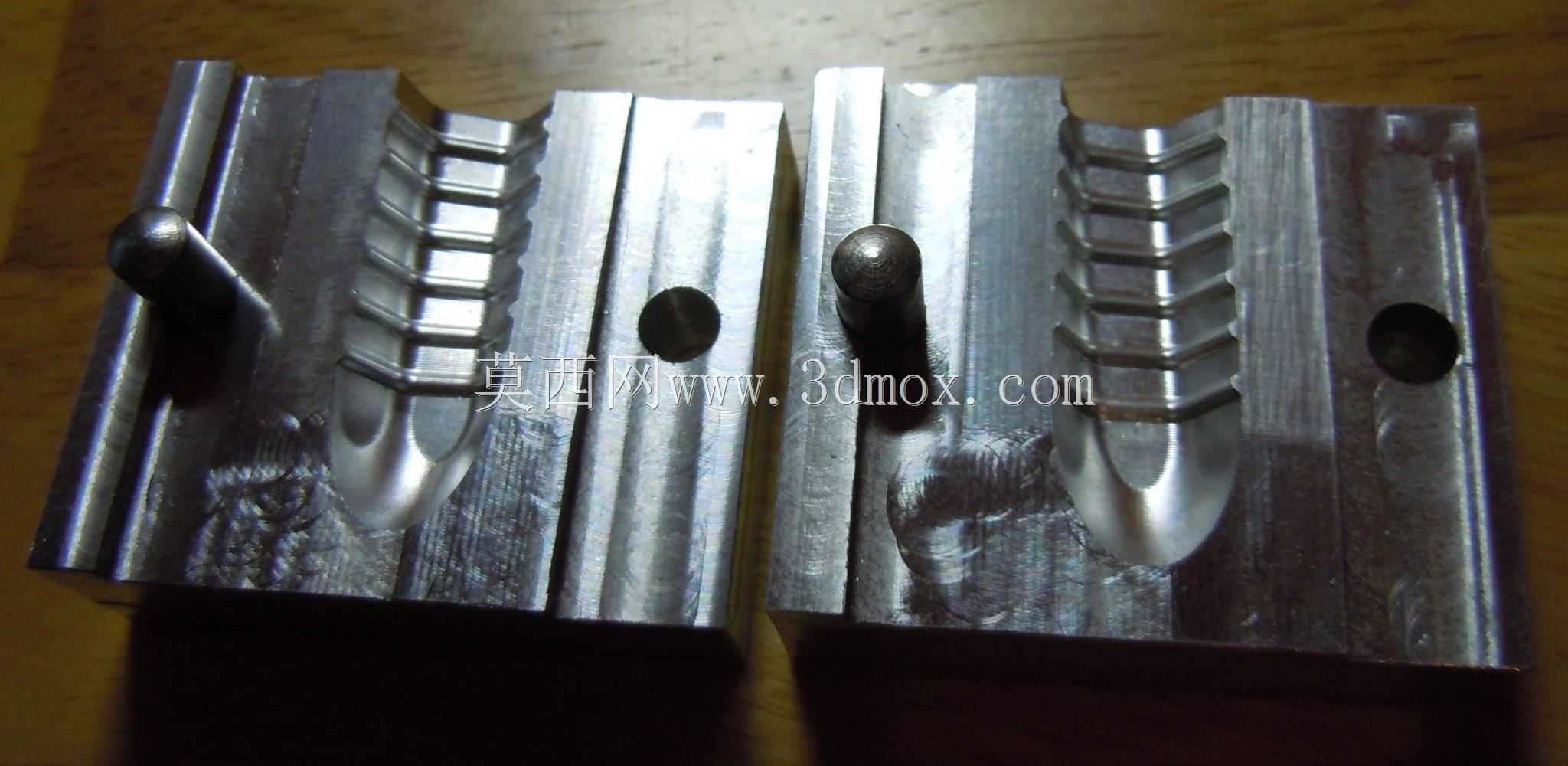

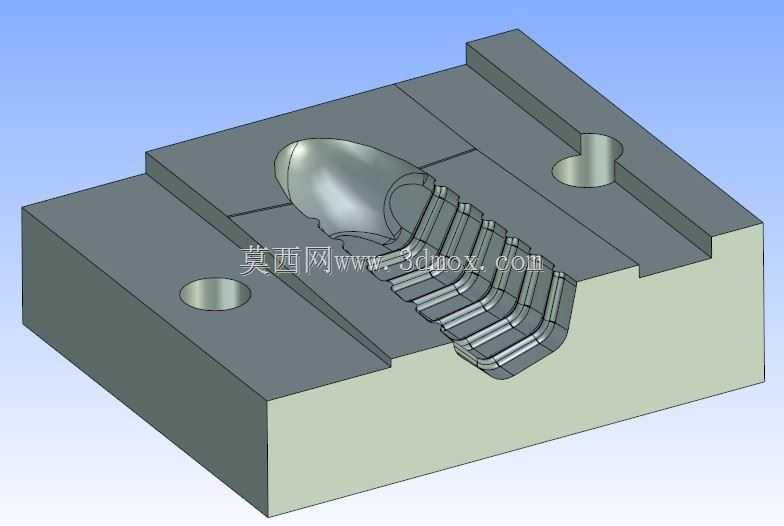

　　这套对合式金属模腔结构，主要面向小批量特种曲面零件的压制成型与注塑试制场景，在传感器封装配件、小型异形结构件的试制环节应用较多。从实际加工落地的角度看，整套结构采用上下对开的分模设计，分模面经过精磨处理，合模后贴合间隙控制在0.02mm以内，能够有效避免成型过程中出现飞边、料溢的问题。模腔内部的连续阶梯曲面结构，是针对特定带肋条的异形零件轮廓做的等距偏移设计，曲面过渡处全部做了R角圆滑处理，既可以减少成型过程中应力集中导致的零件开裂问题，也能降低脱模时的结构阻力，避免零件表面出现拉伤痕迹。

　　模体两侧设置的圆柱定位销，采用H7/m6的过渡配合精度，合模时能够自动校正上下模的对位偏差，不需要额外做对位校准，能够有效提升批量装夹的效率。模体上开设的圆形通孔为安装固定孔，孔位公差按照H8级加工，能够适配M6规格的内六角紧固螺栓，安装时可以直接固定在通用模架或者压力机工作台上，不需要额外做转接板设计，适配多数常规小型压力设备的安装接口。

　　设计过程中，模腔的进料端做了喇叭口导向结构，能够引导物料顺利填充到型腔最深处，避免出现缺料、填充不满的成型缺陷；型腔末端开设了微小的排气槽，槽深控制在0.03mm，既可以排出型腔内的残留空气，避免成型件内部出现气泡、银丝缺陷，又不会让成型物料从排气槽溢出产生多余飞边。模体整体采用整块铝合金坯料铣削加工而成，相比钢制模具加工周期更短、成本更低，适合小批量试制场景的使用需求，同时铝合金的导热性能更好，在注塑成型场景下能够缩短冷却周期，提升单件生产效率。

　　从安装边界来看，整套对合模的合模后总厚度控制在45mm，长宽尺寸均控制在120mm以内，整体体积小巧，既可以安装在台式小型压力机上做冷压成型作业，也可以固定在小型注塑机的模架上做热塑成型，适配的设备范围较广。模体侧面的平面区域预留了打标位置，后续可以根据使用需求刻写模号、型腔编号等标识，方便车间现场的模具管理。在实际使用过程中，每次合模前只需要在模腔表面喷涂少量脱模剂，就可以顺利完成脱模作业，不需要复杂的辅助脱模机构，结构简单可靠，维护成本极低，非常适合研发阶段的零件快速打样、小批量定制生产场景使用。针对不同的成型材料，这套模腔的表面粗糙度可以根据需求调整，加工金属压件时型腔表面抛光到Ra0.8即可，加工塑料件时可以进一步抛光到Ra0.4，满足不同材质零件的表面质量要求。
