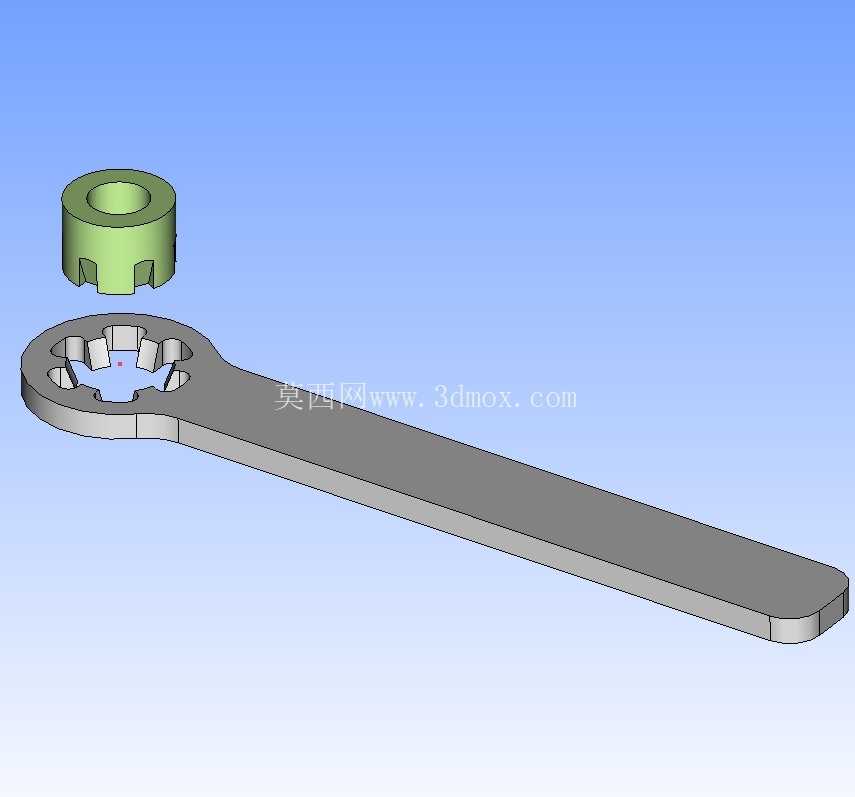

ER11型迷你筒夹配套扳手结构设计

　　从功能特性来看，扳手头部的卡槽完全匹配ER11螺帽的外周卡口尺寸，卡齿的啮合深度经过实际装配验证，操作时不会出现滑齿、啃伤螺帽卡口的问题，长柄杆身的长度经过力矩测算，既可以保证操作人员用手部力量就能达到ER11螺帽要求的锁紧力矩，避免筒夹夹持力不足导致的刀具跑飞、加工振纹问题，又不会因为力臂过长导致锁紧力矩过大损坏螺帽或筒夹本体。设计过程中，头部的卡齿位置度是核心管控要点，每个卡槽的分度角度和ER11螺帽的卡口完全对应，扳手套入螺帽后不会出现旷量，转动时受力均匀分布在每个卡齿上，不会出现单个卡齿受力过载断裂的问题。在数控加工、小型雕刻设备、精密钻铣工位的日常装夹作业中，ER系列筒夹的锁紧与松开操作离不开配套的专用扳手，这款适配ER11规格的迷你筒夹扳手，正是针对小规格主轴装夹场景开发的配套工装工具。日常加工场景里，ER11筒夹多用于夹持直径1-7mm的小径刀具，常见于桌面级雕刻机、小型精雕机、仪表车床的主轴端部，这类设备的主轴端部安装空间普遍紧凑，常规尺寸的ER扳手容易和主轴护罩、工件夹具发生干涉，这款迷你款扳手正是针对这类窄空间操作做了结构优化。

　　杆身采用平直的扁钢结构设计，截面厚度控制在合理范围，既保证了扳拧时的结构刚性，不会因为受力出现杆身弯曲变形，又能在窄空间内灵活转动，不会被周边的设备结构阻挡。配套的ER11筒夹部分，内孔为标准的ER锥面结构，外周的锁紧卡口和扳手头部完全适配，筒夹的开槽结构均匀分布，锁紧时可以均匀收缩，保证刀具夹持的同轴度，满足小径刀具高速加工的跳动要求。从安装边界来看，这款扳手的整体长度适配小型设备的操作空间，头部的外径尺寸略大于ER11螺帽外径，套入螺帽时不需要额外的操作空间，杆身宽度较窄，即使在主轴周边布置了冷却管路、走线槽的场景下，也能顺利完成扳拧操作。

　　实际使用中，这类迷你扳手相比标准尺寸的ER扳手，重量更轻，操作人员长时间反复换刀操作时的手部疲劳度更低，同时因为尺寸紧凑，也可以作为设备随机配套的专用工具收纳在设备工具箱内，不会占用过多收纳空间。结构设计上，扳手整体采用一体化加工成型，没有额外的拼接、焊接结构，整体强度更高，长期使用不会出现头部和杆身连接位置断裂的问题，头部的卡齿位置做了轻微的倒角处理，套入螺帽时可以顺利导向，不需要反复对准卡口，提升换刀操作的效率。筒夹部分的锥面精度符合ER筒夹的通用标准，可以和所有标准ER11螺帽、主轴锥孔适配，不需要单独定制配套部件，通用性较强。

　　在小型加工场景中，这类小规格筒夹扳手的使用频率很高，很多操作人员会因为原装扳手丢失、损坏后找不到适配的替换件，这款标准化设计的扳手可以直接替换同规格的原装工具，不需要对设备或螺帽做任何改动。设计时也考虑了日常操作的手感，杆身的边缘做了圆角处理，握持扳拧时不会硌手，即使施加较大的锁紧力，手部也不会出现明显的压痕。针对ER11筒夹的锁紧特性，扳手的力臂长度经过多次实际测试，在保证足够锁紧力的前提下，尽可能缩短了整体长度，避免操作时杆身碰撞到工作台面或工件，尤其在小型五轴设备、台式雕刻机这类操作空间极其有限的设备上，这种紧凑设计的优势会更加明显。筒夹本身的精度等级可以满足常规的有色金属、塑料件的精加工需求，夹持小径铣刀、钻头时的跳动量控制在合理范围内，不会因为夹持精度问题导致刀具磨损加快、加工表面质量下降。
