模具装配尺寸检测用压板结构

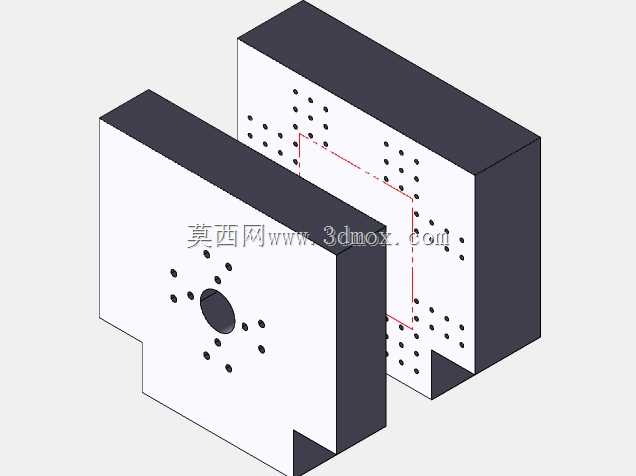

　　在冲压模具、注塑模具的组立与调试环节，装配尺寸的一致性直接决定最终制件的成型精度与模具合模寿命，这套压板结构正是针对模架合模精度校验场景开发的专用检具配套构件。日常车间作业中，模仁、导柱、镶件完成预装后，往往需要通过外力将各组件压合至设计基准位置，避免因局部虚贴、配合间隙不均导致的尺寸误判，传统的压合作业多采用通用方铁配合压机施压，很容易因为施压点偏移、压合面不平行造成模仁边角磕碰、导柱受力偏载，甚至出现镶件压溃的问题，这套压板的设计初衷就是解决这类现场实操的痛点。从结构形态来看，压板采用分体式对称布局，两个压合块的贴合面严格按照模架基准面的轮廓做了适配性切边，靠近中心的位置预留了模架主流道、导套的避让孔位，

　　压合面上阵列排布的沉孔是为了适配不同规格模架的锁模螺丝位置，作业时可以根据待检测模架的螺丝孔位分布，快速调整压板的固定位置，不需要额外制作转接垫块。设计过程中，压合面的平面度公差控制在0.02mm以内，两块压板的平行度公差在合模状态下不超过0.015mm，确保施压时压力可以均匀传递到模架的整个分型面，不会出现局部压力过大导致的模架变形。安装边界方面，压板的整体厚度根据常见的300吨以内注塑模、中小型连续冲压模的开模行程设计，外侧的凸台结构是为了匹配压机工作台的T型槽固定位，不需要额外加装压板夹就可以快速完成定位，中心的大直径避让孔除了避开主流道衬套，还可以在压合过程中直接观察模架中心位置的合模缝隙，

　　不需要反复拆卸压板就能判断核心区域的贴合状态。实际应用时，这套压板不仅可以用于新模组立过程中的尺寸校验，在模具完成维修、更换镶件后的复装环节，也可以用来验证各组件的复位精度，避免装机后出现飞边、错位等问题。不同于通用压块的粗放设计，这套压板的所有孔位排布都参考了常用模架的标准孔距参数，覆盖了龙记、富得巴等主流标准模架的15系列到30系列模架的安装尺寸，作业时不需要现场打孔修配，拿到就可以直接投入使用。压板的边角位置都做了C2倒角处理，避免吊装、搬运过程中划伤模架的基准面，也减少车间作业人员被锐边磕碰的风险。在压合作业的受力路径设计上，特意将施压受力点设置在压板的加强筋对应位置，也就是两块压板深色的加厚区域，

　　避免长期施压导致压板中部变形，保证反复使用后的精度保持性，正常车间使用场景下，只要不违规超量程施压，这套压板的检测精度可以维持在维修级公差范围内，不需要频繁做平面度校准。针对部分带抽芯机构的模具，压板侧面的缺口位置刚好可以避让抽芯滑块的 protruding 部位，压合时不需要提前拆除滑块组件，就能完成整个分型面的贴合度检测，大幅缩减模具调试的辅助时间。很多车间在做模具装配检测时，容易忽略压合过程中压力均匀性对尺寸测量结果的影响，比如用单点施压的方式压模架，会导致模架出现微小的翘曲变形，此时测量的导柱滑动顺畅度、分型面间隙都是不准确的，等撤去压力后模架回弹，就会出现实际装机后导柱拉伤、分型面跑飞边的问题，这套压板的整面压合设计，就是从工装端消除这类人为操作带来的测量误差，让装配尺寸的检测结果更接近模具实际合模的受力状态。
