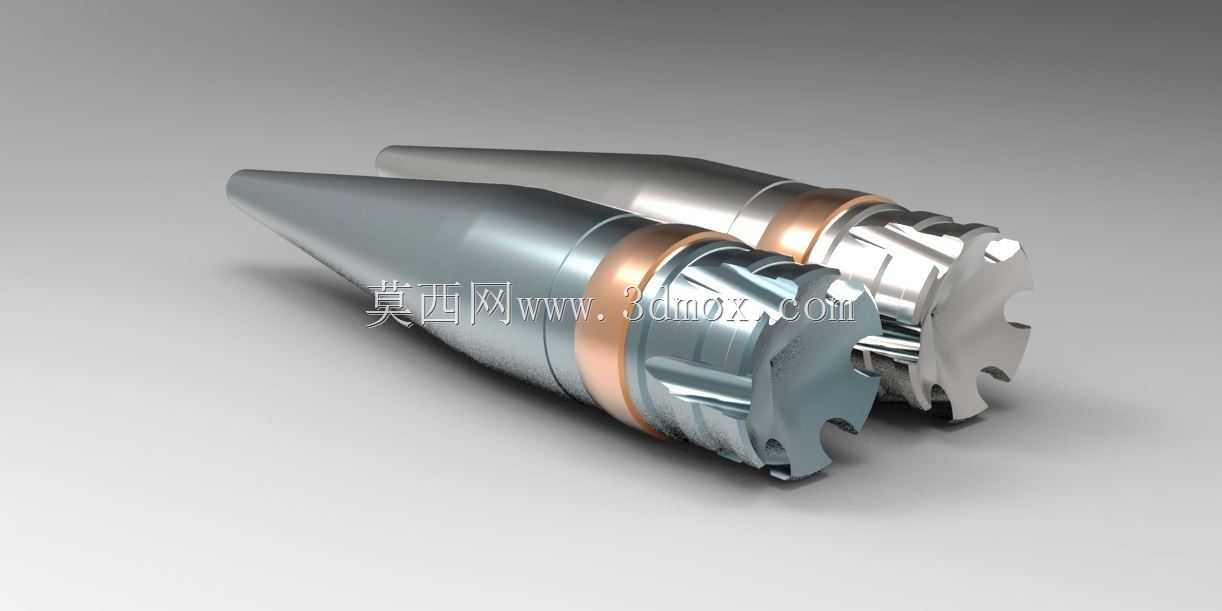

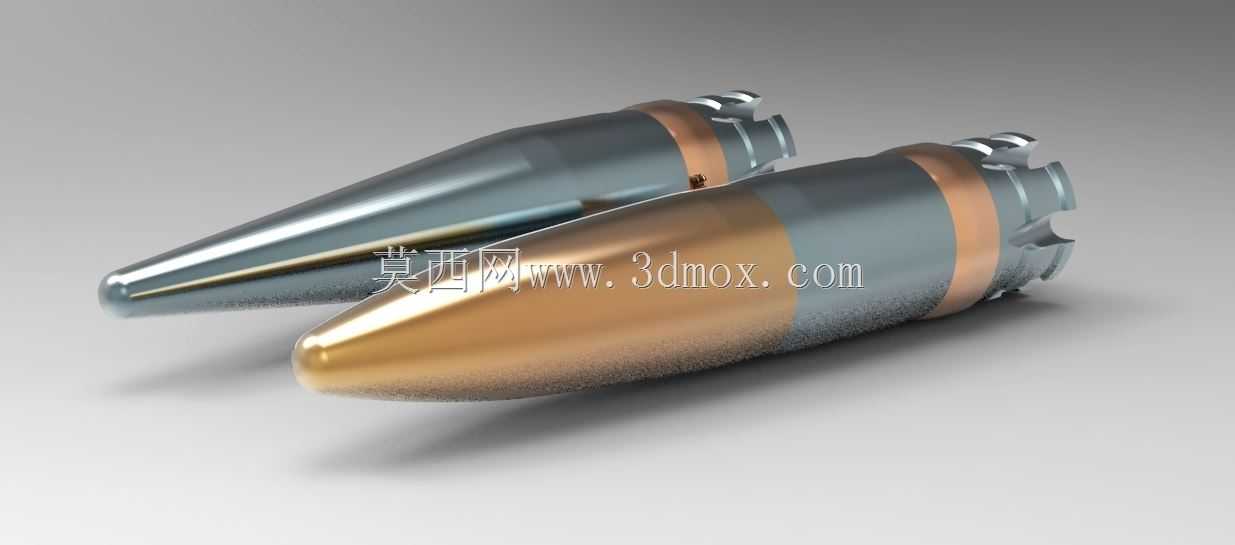

30mm口径低阻弹药结构三维造型

　　本次呈现的30mm口径弹药结构造型，核心围绕降低弹底飞行阻力的设计目标完成结构还原，适配机载航炮、车载自动炮等常规中口径自动武器的发射适配需求，这类弹药在近程防空、轻型装甲目标打击、地面火力支援场景中承担核心作用，其结构设计的合理性直接决定外弹道飞行稳定性、终点毁伤效能以及武器系统的射击精度。从结构设计逻辑来看，弹体整体采用流线型尖锥头部设计，头部锥度经过外弹道仿真优化，能够在超音速飞行状态下有效压缩头部激波，减少波阻占比；弹体圆柱段保持严格的同轴度公差，与炮管膛线的配合间隙控制在合理区间，既保证发射时的闭气效果，又能降低弹丸在膛内运动的摩擦阻力。弹底位置的特殊结构设计是该型弹药的核心特点，区别于传统平底弹结构，

　　该弹底采用内凹式的低阻构型，能够在弹丸飞行过程中优化弹尾流场分布，减少弹底涡流区的范围，从而降低弹底阻力占比，这一设计能够在不改变弹丸整体质量、发射药装药参数的前提下，有效提升弹丸的初速与有效射程，同时优化跨音速飞行阶段的弹道稳定性，减少弹道漂移量。弹体中部的铜质弹带结构，尺寸与炮管阴线尺寸完全匹配，发射时弹带嵌入膛线，一方面带动弹体旋转获得稳定的陀螺力矩，另一方面起到封闭膛内火药燃气的作用，避免火药燃气泄漏导致膛压下降、初速离散度变大的问题。弹尾的多瓣式紧口与定位结构，用于和药筒完成可靠装配，保证供弹过程中弹体与药筒的连接强度，避免在自动机高速供弹、入膛过程中出现弹丸松动、脱落的故障，

　　同时该结构在弹丸出膛时能够保证弹体初始姿态的一致性，降低初始扰动对射击精度的影响。从外形尺寸与安装边界来看，该弹体适配30x173规格的药筒装配，弹体总长、最大直径均严格对应制式弹药的尺寸公差要求，可直接适配对应口径的自动炮供弹具、弹膛结构，无需对武器结构做额外修改即可完成装填发射。建模过程中对弹体各段的曲面过渡做了连续曲率处理，头部锥面与圆柱段的衔接位置无明显折角，弹带与弹体的结合位置采用圆角过渡，避免应力集中导致的弹带脱落风险；弹底的内凹结构深度、锥角均参考低阻弹的成熟设计参数，保证流场优化效果的同时，兼顾弹体尾部的结构强度，避免发射时膛压作用导致弹底变形。对于结构设计从业者而言，该模型可直观展示中口径低阻弹药的结构组成、

　　各部件的配合关系，理解低阻弹设计中外弹道性能与结构强度的平衡思路，也可作为自动武器供弹、膛内运动仿真的参考几何模型，用于分析弹丸在供弹路径、膛内运动过程中的干涉情况、受力状态。在实际工程应用中，这类低阻弹药结构的设计需要反复权衡气动特性、结构强度、工艺性三者的关系，比如弹底内凹结构虽然能降低阻力，但如果深度过大，会导致弹底结构强度不足，发射时在高压燃气作用下出现变形甚至破裂，反而影响弹道性能；弹带的宽度、位置设计，既要保证闭气与导转的可靠性，又要控制弹带质量，避免弹丸质心出现过大偏移，影响飞行稳定性。该模型还原了实弹的各部分结构细节，包括弹体表面的加工特征、弹带的装配位置、弹尾的紧口结构，能够帮助设计人员快速理解这类弹药的设计逻辑，为相关的武器配套、弹药改进设计提供直观的结构参考。
