双组波纹管式柔性连接传感组件

　　这套双组并列布置的柔性传感连接结构，常应用在需要兼顾位移补偿、振动隔离与状态信号采集的工业管路、传动链路场景中，比如液压系统的管路接驳段、自动化生产线的执行端缓冲连接位，或是轨道交通车辆走行部的辅助检测链路里，都能见到这类结构的实际应用。它的核心作用是在两个存在相对小幅位移、振动传递的对接部件之间，既完成可靠的机械连接，又通过内置的传感单元实时采集连接位的形变、振动幅值、轴向窜动量等参数，为设备的状态监测提供数据支撑，同时依靠自身的柔性结构抵消对接端的装配误差，避免硬连接带来的应力集中问题。

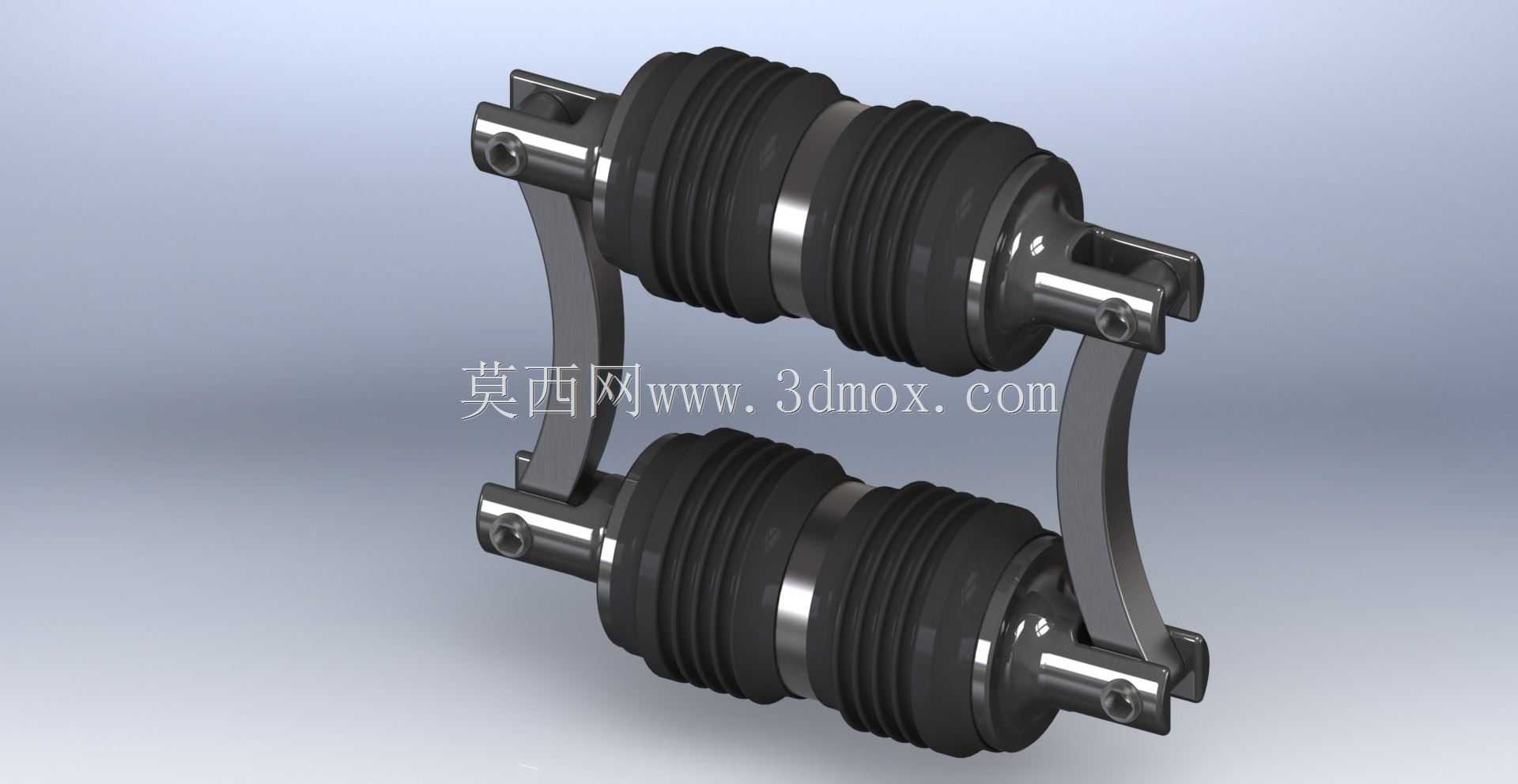

　　从结构设计来看，两组核心的波纹弹性体采用对称并列排布，外侧通过弧形金属连接支架实现刚性联动，两端的铰接式接头可以适配不同角度的安装对接面，接头处的销孔设计既保证了连接的同轴度基准，又预留了小角度的摆动余量，不会因为对接面的微小偏斜导致波纹段出现异常偏磨。波纹段的波峰波谷参数经过反复校核，在保证轴向伸缩量满足±5mm补偿需求的同时，径向的抗形变能力可以承受1.2MPa的侧向载荷，不会因为管路内的介质压力波动出现径向鼓胀失效。连接支架采用弧形等截面设计，截面厚度根据受力仿真结果做了渐变处理，在两端接头连接位做了加厚加强，中间段适当减薄以控制整体重量，既保证两组波纹体的动作同步性，又不会额外增加过多的运动惯量。

　　在实际安装边界上，这套组件的整体安装长度控制在180mm，两组波纹体的中心距为65mm，两端铰接接头的销轴直径为8mm，适配常规的M8销轴连接，安装时需要保证两端对接面的初始同轴度误差不超过1mm，预留的轴向伸缩间隙不小于3mm，避免工作过程中波纹段被顶死或者拉脱。波纹体的外层采用耐油橡胶材质包覆，内部的金属衬环为304不锈钢冲压成型，既可以耐受常规工业环境下的油污、粉尘侵蚀，又能保证弹性形变的线性度，让内置的传感单元采集到的形变数据和实际受力状态保持线性对应，不会因为材质的非线性蠕变导致检测数据失真。两端的金属接头和波纹段的连接采用滚压包边工艺，接缝处做了密封处理，可以满足IP65的防护等级，适应多粉尘、轻微溅水的车间作业环境。

　　设计过程中特意将传感单元的采集模块集成在波纹段的中间金属衬环位置，这个位置是波纹体形变量最大的区域，采集到的振动、位移信号信噪比最高，不需要额外做信号放大处理就能直接传输到设备的主控单元，减少了外围信号调理电路的配置成本。同时两组并列的结构设计，既可以实现冗余备份，当其中一组波纹体出现疲劳损伤时，另一组还能维持短时间的连接功能，避免设备突然停机，又可以通过两组传感单元的数据差值比对，自动判断组件是否出现偏载、单侧磨损的故障，实现自身状态的自诊断，减少日常巡检的工作量。在选型适配的时候，需要根据实际应用场景的振动频率范围匹配波纹段的刚度参数，如果应用在高频振动的工况下，会适当降低波纹段的刚度，提升隔振效果，如果应用在需要精准位移传递的场景下，则会适当提升波纹段的刚度，减少柔性形变带来的信号传递误差。
