工业在线检测用离子分析传感装置结构

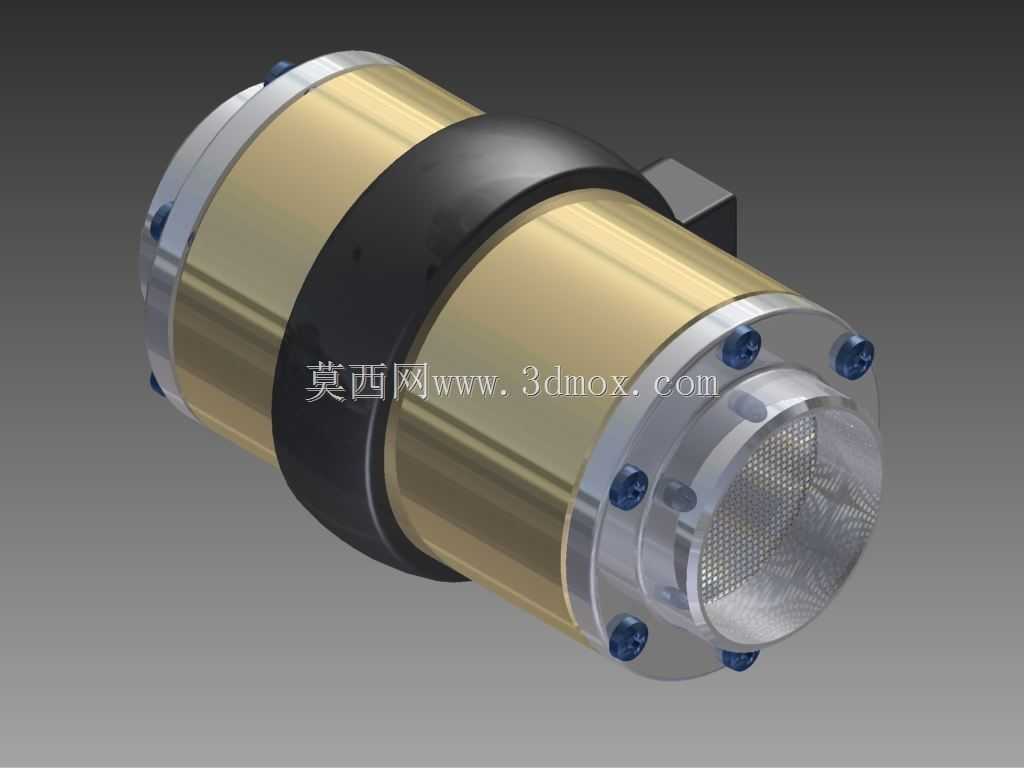

　　在工业制程流体监测、水质在线分析、化工反应过程参数采集场景中，这类离子分析传感装置是核心检测执行部件，主要承担管路内流体特定离子浓度的实时采集与信号转换功能，可直接串接在工业流体管路中，无需额外搭建旁路采样结构，适配连续化生产的在线检测需求。从结构设计逻辑来看，整体采用筒式串接构型，主体外壳选用金属材质做密封承压设计，两端采用法兰式螺栓锁紧结构，可直接与同通径的工业管路对接，安装时无需额外定制转接工装，对接端面预留密封槽位，可适配O型圈或平垫片密封，满足常规工业管路0-1.6MPa的承压要求。装置中段设置的环形凸台结构，一方面作为内部检测模组的轴向定位基准，将离子敏感检测元件、信号处理电路做分区隔离，

　　避免流体介质侵入电路腔室造成信号干扰或元件损坏，另一方面可作为安装时的受力卡位，方便管路对接时的扭矩施加，避免整体结构随螺栓锁紧发生转动。前端的网状导流结构，可在流体流经检测腔时对介质做稳流处理，避免管路内紊流直接冲击离子敏感膜片，造成检测数值波动，同时可拦截流体中携带的大颗粒杂质，避免杂质划伤敏感元件表面，延长检测元件的使用寿命。从安装边界来看，整体为轴对称筒状结构，径向最大尺寸为中段环形凸台的外径，安装时需在管路侧预留至少等于筒身长度的轴向操作空间，径向预留空间需覆盖凸台外径加扳手操作余量，侧方引出的信号接线座位于凸台侧方，接线方向垂直于管路轴向，布线时需预留线缆弯折半径，避免线缆接头处受应力弯折造成接触不良。

　　内部结构采用模块化分层设计，前端检测腔与后端电路腔之间采用密封隔板隔离，检测腔直接与被测流体接触，内壁做钝化处理，避免流体对腔体的腐蚀干扰检测精度，电路腔内置信号放大与模数转换模块，可将离子敏感元件采集的微弱电信号直接转换为标准工业信号输出，减少长距离传输的信号衰减。在结构细节处理上，两端法兰的螺栓孔采用均布设计，可适配多个角度的安装对位，无需调整管路朝向即可完成对接，筒身的金属外壳做接地处理，可屏蔽工业现场的电磁干扰，保证检测信号的稳定性，这类结构设计既满足了工业现场的安装适配性，也兼顾了检测精度与长期运行的可靠性，适合嵌入到水处理设备、化工制程监测系统、环保排放检测管路中作为核心检测单元使用，建模时可直接提取各段的同轴度基准、螺栓孔位参数、密封槽尺寸，用于后续的管路适配设计或设备集成选型参考。
