贝顿罩传感配套防护结构三维设计

　　在工业现场传感检测的实际部署场景里，外露传感元件的防护一直是结构设计环节容易被忽略却直接影响检测精度与元件寿命的关键点，贝顿罩这类配套防护结构，核心作用就是为特定工况下的传感检测单元提供物理防护与流场适配的双重支撑。从实际应用场景来看，这类结构常被部署在户外气象监测、工业通风管路流量检测、敞口环境风压传感等场景中，既要避免外界飞尘、杂物直接磕碰、覆盖传感检测端面，又要保证被测介质能够顺畅进入检测区域，不会因为防护结构的存在产生扰流、滞流，进而干扰传感单元的检测数据准确性。

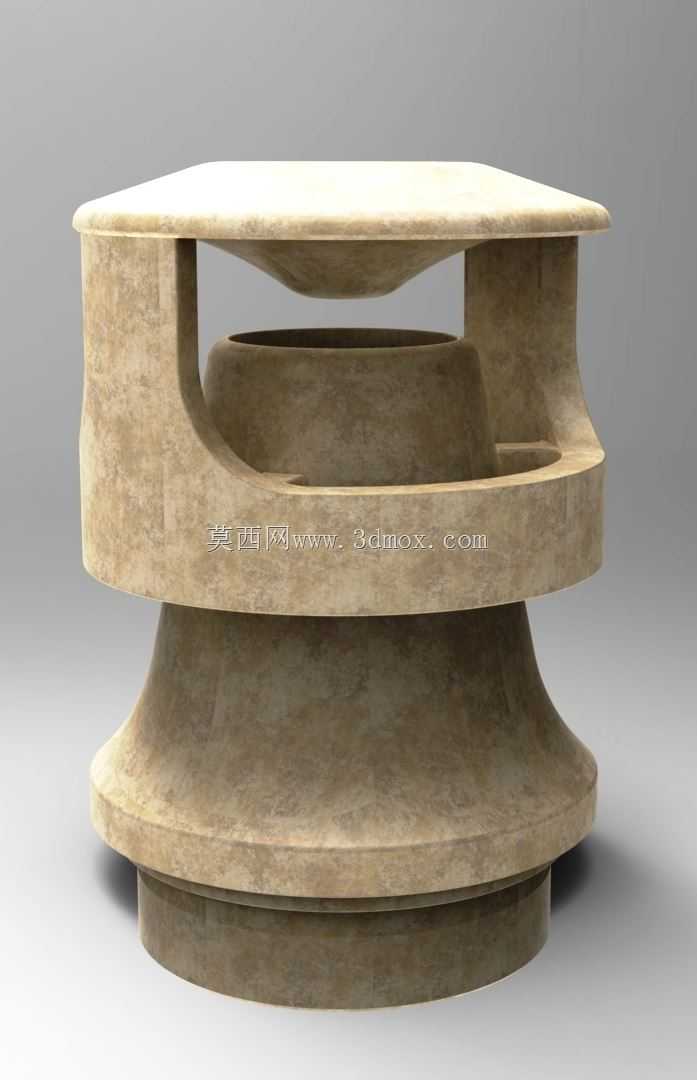

　　从功能特性层面拆解，该结构采用分层式的环形通透设计，顶部的平置端盖可以直接阻挡上方坠落的杂物、滴落的液体，避免垂直方向的异物直接冲击内部的传感元件；中部的环形镂空通道，是介质流通的核心路径，设计时特意将通道的进出截面做了等流速匹配，保证气流或者被测流体经过时不会在通道内形成涡流，减少流场扰动带来的检测误差；下部的收束式基座，是整个结构的安装定位基准，基座的圆柱面做了公差配合设计，可以直接插接在传感单元的安装基座上，不需要额外设计复杂的连接结构，现场拆装维护时只需要对准插接位按压到位即可，配合侧面的紧定螺钉孔就能完成轴向与周向的固定，避免现场振动导致结构移位。

　　在设计思路的落地过程中，首先要考虑的是防护与检测通透性的平衡，很多防护结构为了提升防护等级一味缩小流通间隙，结果导致介质流通阻力过大，传感单元检测到的压力、流速数据和实际工况存在明显偏差，这款结构在设计时通过多层环形导流面的设置，将进入结构内部的介质做了平顺导流，中部的内凹环形腔体正好可以容纳传感检测探头，探头的检测端面完全处于流场稳定的区域，不会受到边缘紊流的影响。其次是结构的强度适配，因为这类防护结构很多时候会部署在户外高空或者工业管路的外露位置，需要承受一定的风载与偶然的外力冲击，整体采用变壁厚的设计，基座位置因为是安装受力点，壁厚做了加厚处理，中部导流面的壁厚在保证结构刚性的前提下做了减薄，既控制了整体重量，又避免了材料的不必要浪费。

　　关于外形尺寸与安装边界，该结构整体为回转体构型，最大外轮廓直径集中在中部环形导流段，顶部端盖的直径略大于中部导流段，形成自然的遮雨挡尘檐，安装时需要预留的径向空间以最大外轮廓直径为基准，周边至少留出5mm的安装间隙，避免周边结构件遮挡流通通道；轴向安装高度从基座下端面到顶部端盖上端面为固定尺寸，安装时需要保证传感探头的检测端面处于中部腔体的中心高度位置，不能过高贴近顶部端盖，也不能过低靠近基座位置，否则都会偏离流场稳定区，影响检测精度。基座的插接配合面采用h7的公差等级，和传感基座的配合间隙控制在0.02mm到0.05mm之间，既保证插接顺畅，又不会因为间隙过大导致结构在振动工况下出现晃动。另外，结构的所有过渡位置都采用了圆角过渡，没有尖锐的棱角，一方面是避免安装维护时划伤操作人员，另一方面是减少流场经过棱角位置产生的扰流，进一步提升检测区域的流场稳定性。

　　从实际工况适配的角度，该结构的外形设计还考虑了不同环境下的自清洁能力，顶部端盖采用微弧面设计，落在端盖上的灰尘、积水可以顺着弧面自然滑落，不会在端盖表面堆积；中部的流通通道采用顺滑的曲面过渡，没有容易积灰的死角，日常维护时只需要用压缩空气从通道一侧吹扫，就能将附着在通道内壁的灰尘吹除，不需要拆解结构就能完成日常清洁，大幅降低了现场维护的工作量。在材料选型的适配性上，该结构的三维模型预留了足够的壁厚调整空间，如果是户外耐腐蚀场景，可以直接将模型导入工程软件调整壁厚后选用工程塑料注塑成型，如果是高温工业管路场景，可以调整配合尺寸后选用金属材料铸造成型，不需要对整体结构做大幅修改就能适配不同的工况材料需求。
