带中心定位孔圆形磁吸承载托盘结构

　　在精密装配、检测工位的工装布局里，这类带中心定位孔的圆形磁吸托盘是很常用的小型承载构件，很多人做工位设计时容易忽略这类小零件的细节，实际用起来才发现适配性差会拖慢整个工位的节拍。先从实际使用场景说，这类托盘最常出现在传感器装配线、小型精密零件检测台、钳工手工装配工位上，用来吸附固定小型铁磁性工件，避免工件在操作过程中移位、掉落，尤其是针对体积小、重量轻的金属冲压件、传感器磁芯、小型紧固件这类零件，普通的塑料托盘没有固定力，工件容易被气流、操作碰动偏移，带磁吸功能的托盘就能靠自身的磁力把工件稳稳吸附在承载面上，不需要额外的夹紧机构，取放都很方便。

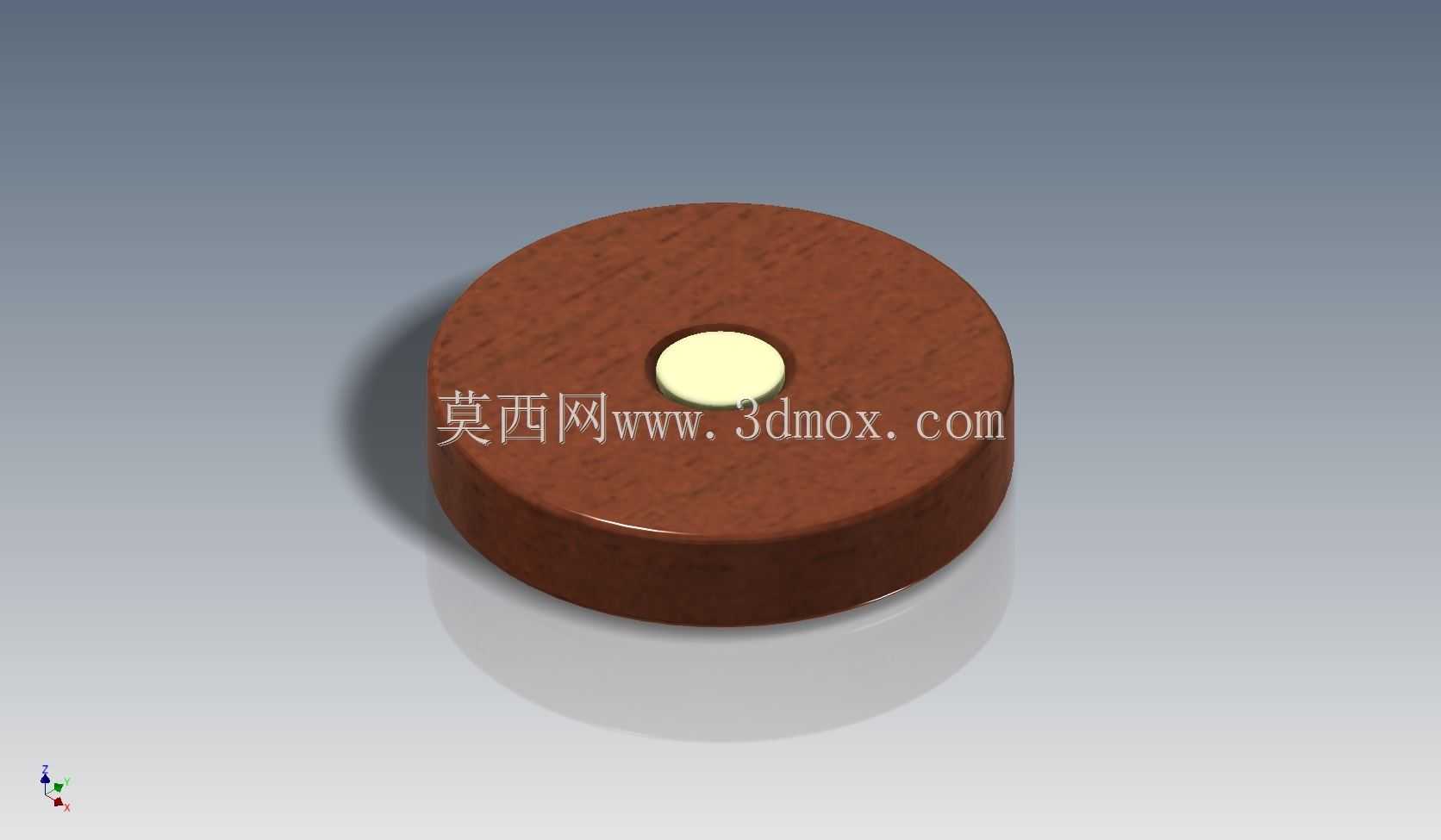

　　从设计思路上看，这个托盘采用扁圆柱的整体外形，没有多余的突出结构，外圆做了极小的倒角处理，避免操作人员取放工件时被锐边划伤，也能减少托盘自身和周边工装的磕碰损伤。中心位置的通孔是核心的定位结构，这个孔不是随意开设的，一方面可以穿过定位销，把托盘本身固定在工作台或者工装上，保证托盘自身的位置精度，另一方面也可以作为工件的定位基准，当需要加工或者检测带中心孔的小型环形工件时，直接把工件套在穿过托盘中心孔的定位销上，配合托盘的磁力吸附，就能实现工件的快速定位，不需要复杂的夹紧动作。托盘的内部磁路做了隐藏式设计，磁体完全封装在托盘的外壳内部，不会出现磁体外露吸附铁屑难以清理的问题，承载面是平整的连续平面，没有凹槽或者凸起，不管是放置方形、圆形还是异形的小型铁磁性零件，都能保证接触面贴合，不会因为接触面不平整导致工件放置歪斜。

　　说下尺寸和安装边界的实际考量，这类托盘的厚度通常控制在10-20mm区间，不会因为过厚占用过多的垂直安装空间，适合在空间紧凑的多工位转盘、小型检测滑台上安装，外圆直径根据常用的工件尺寸做适配，常规的规格从50mm到150mm不等，覆盖绝大多数小型精密零件的承载需求。中心安装孔的直径通常和标准的圆柱销尺寸匹配，常见的是6mm、8mm、10mm这几个规格，安装的时候只需要在工作台面上加工对应尺寸的定位销孔，压入定位销后把托盘套上去就可以完成固定，不需要额外打螺丝孔，拆装非常方便，需要更换不同直径的托盘时直接拔取替换就行，能快速适配不同尺寸的工件生产需求。

　　实际使用的时候要注意，这类托盘的磁力是均匀分布在整个承载面上的，不会出现局部磁力过强导致工件取放困难的问题，磁吸力的大小经过适配，刚好能克服工件在常规操作下的移位力，操作人员取放工件的时候不需要用太大的力，单手就能完成取放动作，长时间操作也不会产生手部疲劳。另外托盘的外壳采用非金属或者弱磁性的耐磨材质制作，表面有一定的粗糙度但不会刮伤工件表面，长期使用磨损后也不会产生多余的金属碎屑，避免对精密装配、检测环境造成污染。很多人在做工位设计的时候，会随便找一块磁铁粘在铁板上当承载托盘用，实际用的时候会发现磁铁容易移位、表面不平整导致工件放歪、磁铁吸附铁屑难以清理等问题，这种一体化封装的磁性托盘就完全规避了这些问题，不管是定位精度、使用便利性还是耐用性都比临时拼接的结构好很多。在传感器生产环节，这类托盘可以用来承载待焊接的传感器外壳、待检测的磁敏元件，避免元件在传输过程中掉落；在钳工手工装配工位，它可以用来吸附零散的螺丝、小垫片，避免小零件滚落丢失；在光学检测工位，它可以固定待检测的小型冲压件，保证检测过程中工件位置稳定，不会因为设备振动导致成像模糊。
