传感器配套透明防护玻璃罩结构设计

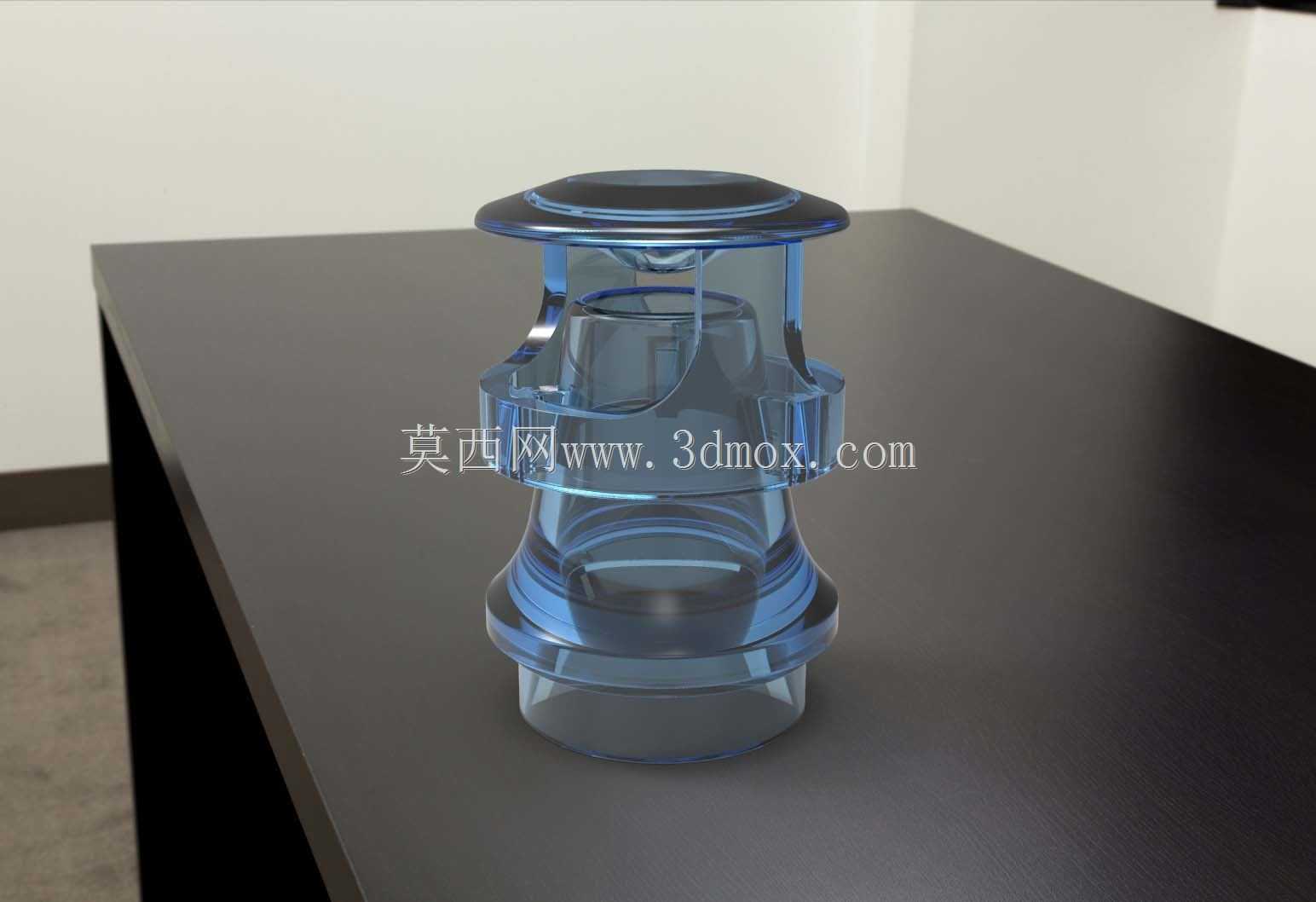

　　这款透明防护结构主要配套各类外露式传感检测端使用，在工业现场的光电传感、视觉检测、液位探测等场景中，这类护罩的应用十分普遍。不少现场工况存在粉尘飞溅、切削液喷淋、外力磕碰的风险，裸露的传感检测镜片或者感应端面很容易出现污损、刮花甚至碎裂的问题，直接导致检测信号失准、设备误触发，严重时会造成整条产线非计划停机。这款护罩的设计首先围绕防护密封性展开，底部的阶梯式圆柱结构是安装配合位，在建模阶段就严格控制了配合段的公差带，和传感器安装基座的止口配合时，能够通过压紧密封圈实现IP65级别的防护效果，避免外界的水汽、粉尘侵入到传感核心区域。

　　从结构形态来看，整体采用多层环形凸缘的设计，并非单纯为了外观造型：最顶部的外翻凸缘可以在安装时作为压紧受力面，避免安装力直接作用在薄壁透明主体上造成应力碎裂；中部的环形凸起一方面是结构加强筋的作用，透明玻璃类材质脆性较强，等壁厚的直筒结构在受到侧向冲击力时很容易从根部断裂，增加环形凸缘后可以有效分散应力传导路径，提升整体抗冲击性能，另一方面这个凸缘也可以作为护罩安装到位的轴向定位面，和基座上的限位台阶贴合后，就能保证护罩和内部传感端面的距离固定，不会因为安装偏差导致检测光路出现偏移。

　　设计过程中需要重点考量光学通路的影响，护罩的透光段壁厚做了均匀化处理，避免壁厚不均导致的光线折射偏差，对于光电类、视觉类传感器来说，透光面的光学均匀性直接决定了检测精度，如果壁厚存在突变，光线穿过时会产生偏折，导致传感器接收到的光信号强度出现波动，引发检测误判。同时内壁做了微角度的锥面设计，和外壁保持平行，减少内壁的光线反射杂光，避免杂光干扰传感器的信号接收。

　　安装边界方面，底部配合段的外径适配主流的M30规格传感器安装座，整体轴向高度控制在合理范围内，不会因为护罩突出过长导致和被测工件发生运动干涉，在输送线检测工位、机床内刀具检测工位这类空间紧凑的场景中，安装时不需要额外调整传感器的原有安装位置，直接替换原有护罩或者加装在检测端即可。在实际工况验证中，这类透明护罩除了基础的防护作用，还能一定程度上隔绝外界温度骤变对传感端的影响，比如焊接工位附近的飞溅火星、低温环境下的凝露，都能通过护罩形成第一道防护屏障，减少传感器核心元件的环境应力影响。

　　建模阶段对所有的过渡圆角都做了优化处理，没有尖锐的棱角，一方面是避免玻璃件在尖角处产生应力集中，在温度变化或者受力时出现开裂，另一方面也能减少安装维护过程中对操作人员的划伤风险。护罩的顶部端面做了微弧处理，不会积留现场的粉尘、切削液，落尘或者液滴会顺着弧面滑落，保持透光面的清洁度，减少日常维护的擦拭频率，在长时间连续运行的产线上，这种细节设计能够大幅降低运维的工作量。

　　不同于普通的塑料护罩，玻璃材质的护罩在耐老化、抗腐蚀性能上有明显优势，在有弱酸碱腐蚀的工况、或者长期暴露在紫外线环境下的户外检测场景中，不会出现发黄、雾化的问题，能够长期保持稳定的透光率，保证传感器的检测稳定性。设计时也充分考虑了拆装的便捷性，外层的环形凸缘可以作为扳手夹持位，不需要专用工具就能完成拆装更换，在护罩出现意外破损时，现场运维人员可以快速完成替换，减少停机等待时间。
