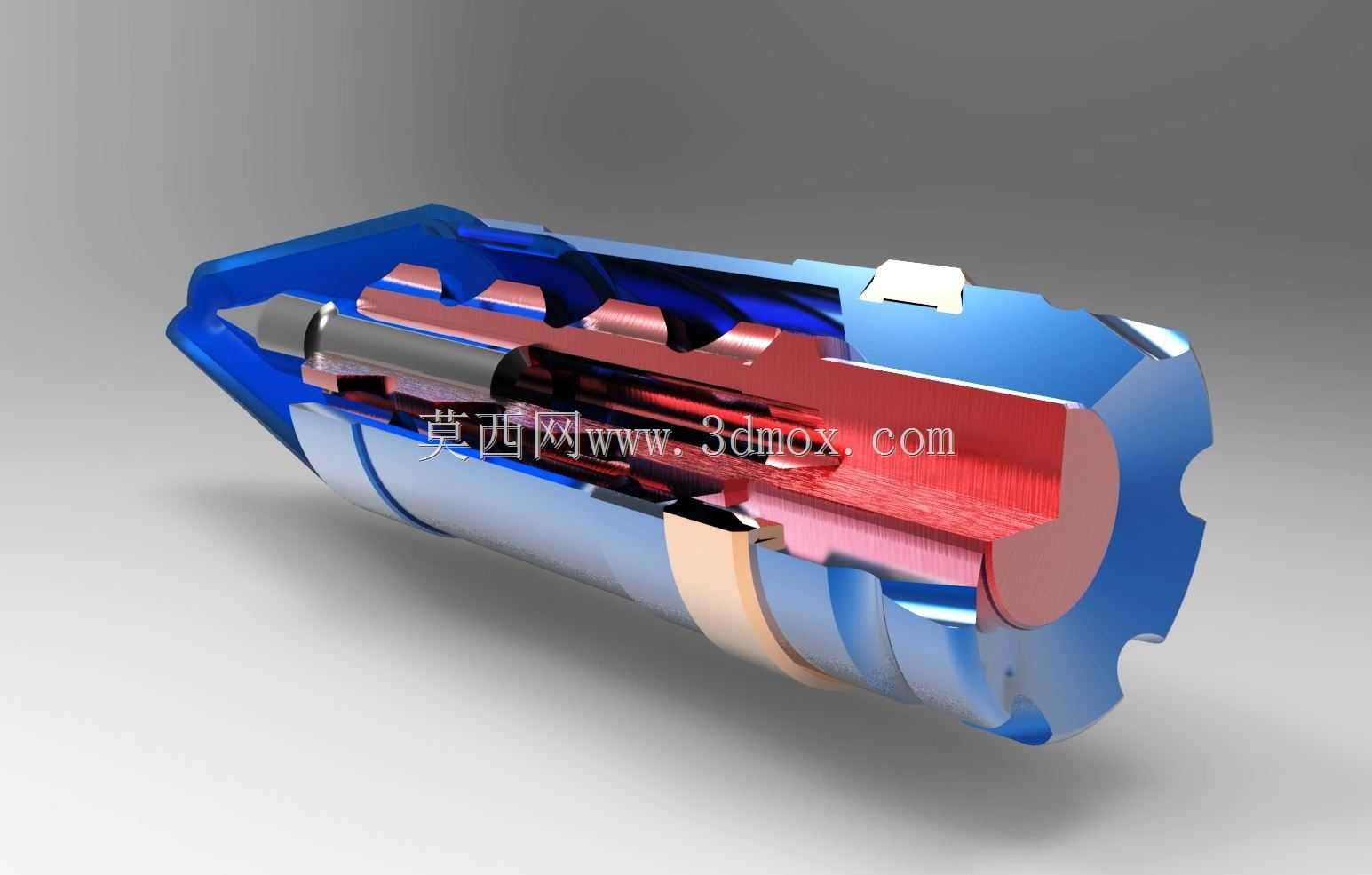

20x102口径穿甲弹内部结构剖面展示

　　本次呈现的20x102口径穿甲弹剖面结构，在地面防空、轻型装甲目标打击场景中有着极高的应用覆盖率，这类弹药常配用于小口径速射机关炮，承担近程防空反导、轻型装甲车辆毁伤、低空飞行目标拦截等核心任务，是机载航炮、车载近防系统、陆基高炮的标配弹药类型之一。从结构设计逻辑来看，整个弹体采用多段式同轴装配思路，从弹头到弹尾依次布置穿甲侵彻体、弹托、发射药室、底火组件，各部件的同轴度公差控制在0.02mm以内，避免发射过程中出现弹体偏航、内弹道轨迹失稳的问题。弹体头部采用尖锥形气动外形设计，锥角经过多轮风洞试验优化，在2马赫左右的飞行速度下能将空气阻力系数控制在0.18以内，有效降低飞行过程中的速度衰减，

　　保证1000米距离上仍具备足够的侵彻动能。穿甲侵彻体采用高密度钨合金材质，外部包裹的弹托为轻质铝合金材质，在炮管内运动时弹托起到闭气、导向的作用，飞出炮口后弹托会在空气阻力作用下快速分离，减少侵彻体飞行过程中的寄生重量，进一步提升终点毁伤效能。发射药室内部采用模块化装药设计，不同装药量对应不同的内弹道压力曲线，可适配不同身管长度的发射平台，保证在不同炮管工况下弹丸初速稳定在1000m/s上下的设计区间。弹体外部的弹壳采用黄铜材质拉伸成型，弹壳肩部的锥度设计兼顾了供弹顺畅性与膛内定位精度，弹壳底缘的尺寸公差严格匹配对应炮种的进弹机构尺寸，避免出现卡弹、退壳不畅的故障。从安装边界来看，整弹全长102mm，弹体最大直径20mm，

　　弹壳底部直径与炮膛药室直径的配合间隙控制在0.1mm以内，既保证装填时的顺畅度，又能在击发时有效密闭火药燃气，避免出现漏气烧蚀炮管的问题。在结构细节处理上，弹体内部的各部件连接采用过盈配合加径向定位销的方式，能够承受发射时高达40000g的过载加速度，避免弹内部件在发射瞬间出现移位、解体的问题。穿甲侵彻体的尾部设置有曳光管组件，发射后曳光剂燃烧可显示弹丸飞行轨迹，方便射手在连续射击时修正弹道偏差，提升对移动目标的命中概率。这类穿甲弹的设计过程中，需要反复平衡侵彻威力、弹体重量、气动阻力三者的关系，若一味提升侵彻体长度与重量，会导致全弹重心前移，影响飞行稳定性；若弹托重量过大，则会消耗过多发射药能量，降低弹丸初速。在三维建模过程中，

　　需要严格还原各部件的配合关系，尤其是弹托与侵彻体的接触斜面、弹壳与弹头的卷边连接结构、底火与弹壳底部的压装结构，这些细节直接决定了模型的结构还原度，也能为相关的弹药结构教学、原理演示提供精准的可视化参考。不同于普通弹药的实心外观展示，剖面结构能够清晰展现内部的装药空间、部件排布逻辑，让观察者直观理解穿甲弹从击发底火、点燃发射药、推动弹丸运动、炮口分离弹托、终点侵彻目标的全流程作用原理，对于装备原理教学、结构设计参考都有着实际的应用价值。在实际作战场景中，这类20mm口径穿甲弹对1000米距离上的15mm厚均质装甲钢具备可靠的穿透能力，能够有效毁伤轻型装甲车辆的侧后装甲、低空飞行的直升机蒙皮与结构件、巡航导弹的弹体结构，是近程防御体系中不可或缺的弹药类型。建模时对内部的发射药颗粒排布、曳光管的安装位置、弹托的预制分离槽都做了精准还原，这些细节结构是保证弹药功能实现的关键，比如弹托上的预制分离槽，在炮口高压气流的冲击下会沿着槽位规则开裂，保证弹托分离时不会干扰侵彻体的飞行姿态，避免出现弹托碰擦侵彻体导致弹道偏离的问题。弹体表面的定心部位置做了高精度的圆柱度处理，与炮管膛线的配合间隙经过严格计算，既保证弹丸在膛内运动时的定位精度，又能减少对膛线的磨损，提升身管的使用寿命。
