M14x1细牙螺纹锁紧连接螺母结构

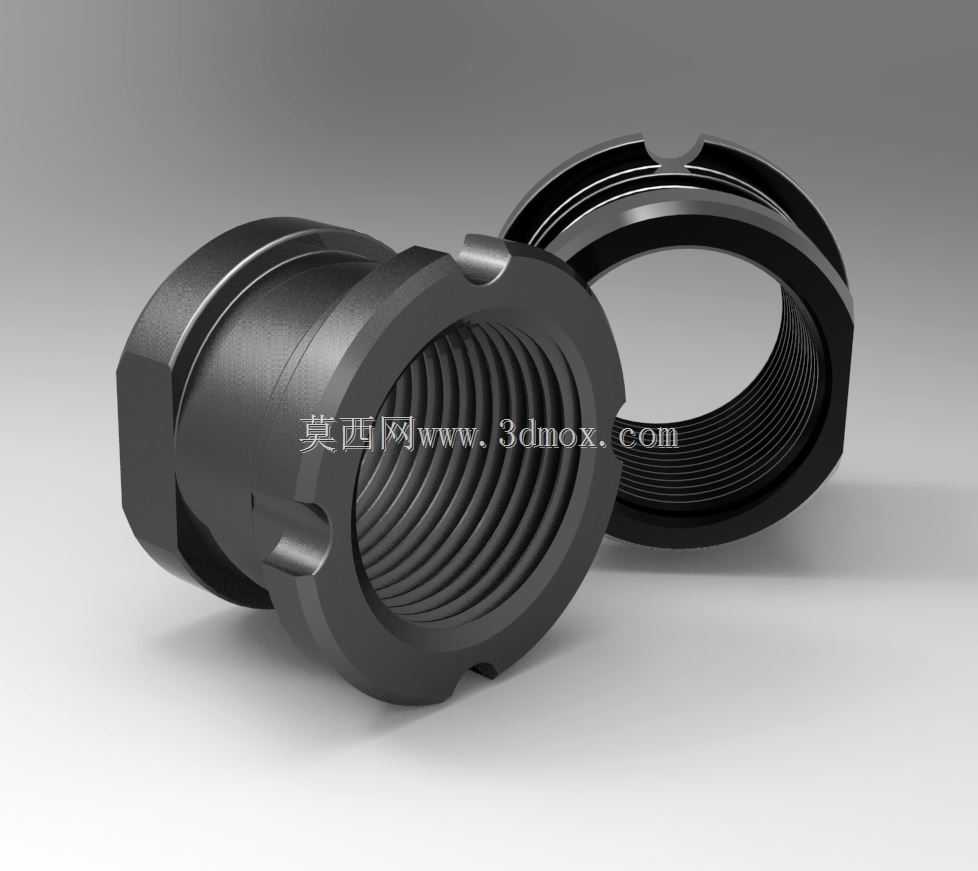

　　在工业传感检测、流体管路连接的现场装配场景里，这类细牙螺纹锁紧件的使用频次极高，尤其是涉及仪表安装、低压流体回路接驳的工位，对连接件的同轴度、螺纹配合精度、防松性能都有明确的硬性要求。不同于普通粗牙螺纹螺母，M14x1规格的细牙结构本身螺距更小，螺纹升角更低，配合后的自锁性能更突出，在存在持续微幅振动的设备安装位，不需要额外增加防松垫圈也能保持足够的锁紧力，避免因连接松动引发的介质泄漏、传感信号偏移等现场故障。从结构设计逻辑来看，这类螺母采用外六角加端面止动槽的组合外形，六角边的尺寸是按照常规开口扳手、套筒的作业空间预留的，安装时不需要定制特殊工装，现场运维人员使用标准五金工具就能完成紧固操作；

　　端面上的缺口结构是为了配合止动垫圈使用，在强振动工况下，可以将止动垫圈的卡舌嵌入缺口内，完全杜绝螺母跟转松脱的可能。内螺纹全程采用通止规校验的设计思路，螺纹有效啮合长度控制在12毫米左右，既保证足够的螺纹咬合接触面积，让连接副的抗拉强度满足16bar工作压力下的管路受力要求，又不会因为螺纹过长导致装配时拧入行程过久，提升现场装配的作业效率。螺母的一端设计有直径略大于螺纹大径的定位台阶，安装时这个台阶会和对接件的安装孔端面完全贴合，起到径向定位的作用，保证连接后两个对接部件的同轴度控制在0.1毫米以内，避免因为同轴度偏差导致的螺纹偏载、密封面压合不均问题。从安装边界来看，这类螺母的最大外圆直径控制在20毫米以内，

　　六角对边尺寸为19毫米，安装时需要预留的扳手操作空间半径不小于25毫米，在密集排布的仪表安装面板、阀组集成块上，不会和相邻的其他连接件产生空间干涉，适合紧凑型设备的集成装配需求。实际应用中，这类螺母常用来接驳压力传感器、温度传感器的安装接口，或是气动、低压液压回路的硬管连接端，配合紫铜密封垫或者O型密封圈使用时，能够实现无泄漏的刚性连接，在-20℃到120℃的常规工业环境温度区间内，螺纹配合不会因为热胀冷缩出现间隙变化，连接稳定性可以覆盖绝大多数通用工业场景的使用要求。建模过程中需要重点注意螺纹收尾处的退刀槽尺寸，退刀槽宽度控制在1.5毫米，深度0.8毫米，既保证螺纹加工时刀具能够顺利退出，不会在螺纹末端产生乱牙、飞边，

　　又不会因为退刀槽过深削弱螺母整体的结构强度，在额定拧紧力矩下，螺母的六角部位不会出现开裂、滑边的问题。另外，螺母的两个端面都设计有0.2毫米的倒角，去除加工毛刺的同时，安装时能够顺利引导螺纹对准对接件的外螺纹，不会因为端面毛刺刮伤螺纹牙型，也避免装配时割伤操作人员的手部。这类连接件虽然属于小型基础五金件，但在整个设备的连接系统里起到的作用不可替代，建模时如果忽略了螺纹配合公差、安装空间预留、防松结构细节，实际生产装配时就会出现拧不进、锁不紧、工具伸不进去等一系列现场问题，反而拖慢整个设备的装配调试进度。
