克莱克精密传感组件机械结构设计

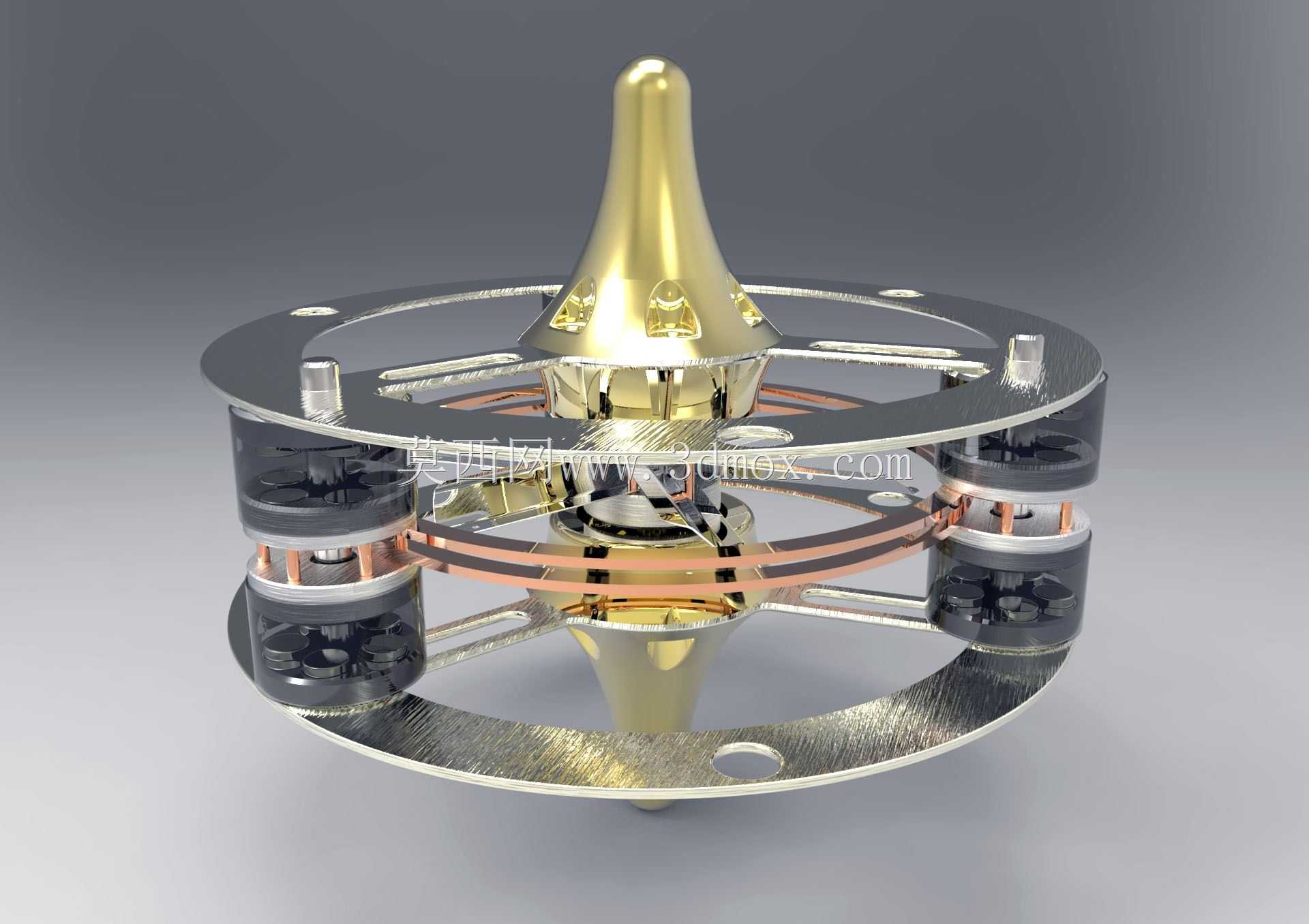

　　这款传感组件的结构设计，最初是面向高精度姿态检测场景做的适配，常见于小型无人飞行器的飞控系统、精密云台的姿态反馈单元，也可用于小型实验平台的角位移检测环节，核心是通过对称式的机械布局，降低外界振动对核心传感单元的干扰。从结构布局来看，整体采用上下双层环形承载支架的设计，上下环之间通过周向均匀分布的连接柱做刚性支撑，周向共设置四组对称的安装位，每组安装位预留了线圈绕组与磁路组件的装配空间，中间的金色锥状结构是核心的定位基准件，上下两端的锥尖设计既作为整个组件的同轴度基准，也预留了与外部转轴配合的定位接口，装配时可以通过锥面的自定心特性，快速保证整个组件的回转同轴度控制在0.02mm以内，避免因安装偏心带来的检测误差。

　　设计过程中首先考虑的是安装边界的适配性，整体外轮廓的最大直径控制在常规小型传感舱的通用尺寸范围内，上下环的厚度经过反复校核，在保证结构刚性的前提下尽可能做轻量化处理，环体上预留的多个通孔既是安装固定孔，也可作为走线通道，减少外接线路对组件回转运动的干涉。周向分布的四组磁路与线圈组件，采用对称式布局，一方面可以平衡回转过程中的离心力，避免高速转动时出现动不平衡的问题，另一方面多组对称布置的检测单元可以通过差分信号处理，抵消外界杂散磁场的干扰，提升检测精度。中间的铜质环形件是磁屏蔽结构的一部分，设计时特意将其布置在线圈组件的中间层，既可以约束内部磁场的分布路径，减少磁通量外泄，也能阻挡外部金属结构件的杂散磁场进入检测区域，保证传感信号的稳定性。

　　从实际装配的角度考虑，整个组件的零件全部采用可拆卸式的装配结构，上下环与连接柱之间采用小规格的内六角圆柱头螺钉做紧固，每个螺钉的安装位都预留了足够的扳手操作空间，装配时不需要特殊的定制工装，用常规的公制内六角扳手即可完成全部组装流程。核心的锥状基准件与上下环之间采用小间隙配合，配合面的粗糙度要求控制在Ra1.6以内，既保证装配时的顺畅度，也能避免配合间隙过大带来的同轴度误差。线圈组件的安装位预留了0.1mm的调整间隙，装配时可以通过微调线圈的位置，保证每组线圈与磁钢之间的气隙均匀，气隙尺寸控制在0.3mm左右，这个尺寸是经过反复验证的，既不会因为气隙过小导致装配难度提升、转动时出现擦碰，也不会因为气隙过大导致磁路损耗增加、信号强度下降。

　　在实际应用场景中，这类传感组件通常需要安装在存在持续振动的设备上，所以结构设计时特意做了刚性强化处理，环形支架采用高强度铝合金材质加工，表面做硬质阳极氧化处理，既提升了零件的表面硬度，避免装配过程中出现划伤，也能提升零件的抗腐蚀能力，适应不同工况下的使用需求。上下锥尖的位置采用高硬度的耐磨材质处理，因为锥尖位置是整个组件的支撑接触点，长期回转运行时容易出现磨损，耐磨处理可以大幅提升组件的使用寿命，减少长期使用后的精度衰减。周向的连接柱采用等直径设计，在计算受力时可以保证每个连接柱的受力均匀，避免出现单个连接柱应力集中导致的结构变形，整个组件的总重量控制得很低，适配对载荷敏感的小型运动平台，不会给搭载设备带来过多的重量负担。

　　设计时也充分考虑了后期维护的便利性，所有的紧固件都采用通用标准件，不需要定制特殊规格的配件，后期如果出现零件损坏，可以快速替换标准件完成维修。线圈组件采用模块化设计，每组线圈都可以单独拆卸更换，不需要拆解整个组件就能完成故障件的替换，降低后期的维护成本。整个结构的走线全部从环体上的预留通孔穿过，线路不会暴露在运动部件的活动范围内，避免长期运行时线路被运动部件磨损导致的信号中断问题。从安装适配性来看，组件底部的环体上预留的安装孔采用通用的孔位间距，可以适配多数常规的传感安装基座，不需要额外做转接板设计，直接就可以固定在设备的安装位上，降低整机设计时的适配工作量。
