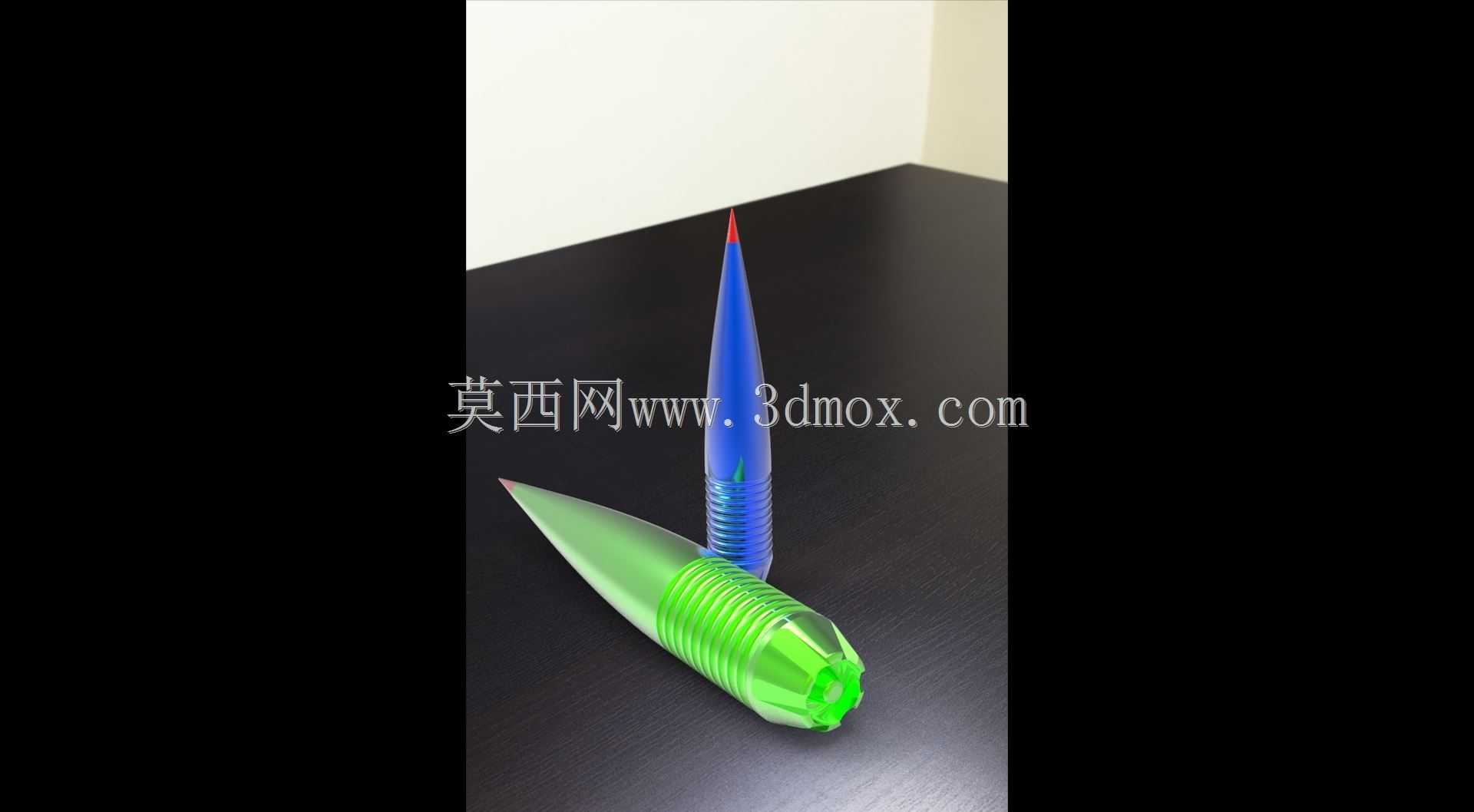

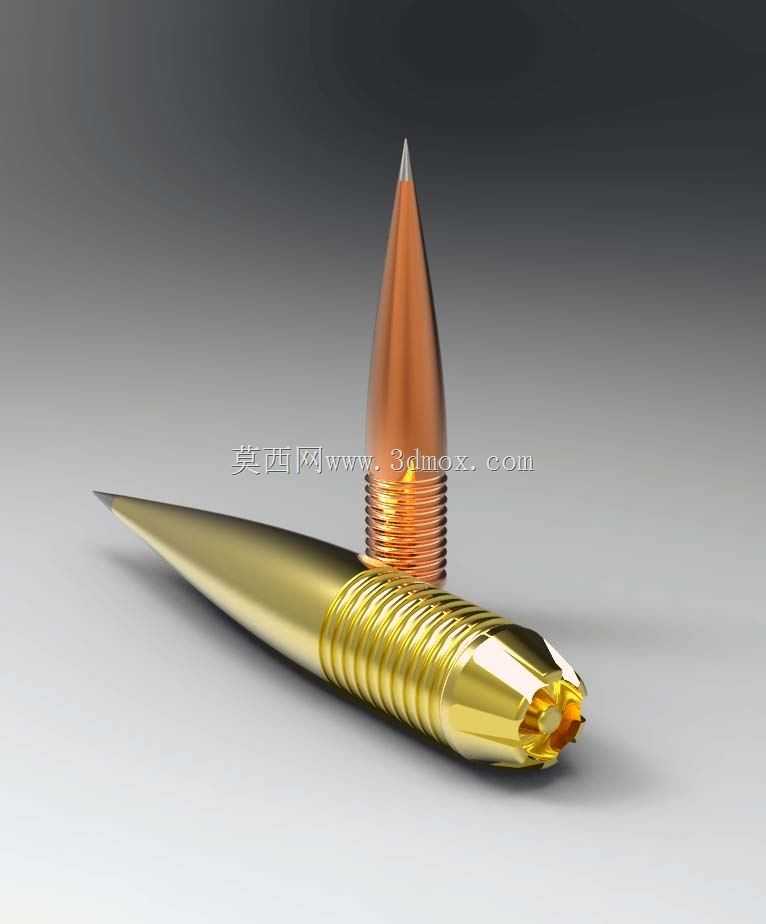

带螺旋槽结构的铜质尖头弹体结构

项目分类:通用机械零部件 发布时间:2022-03-16 ID:577842
  • 带螺旋槽结构的铜质尖头弹体结构
  • 带螺旋槽结构的铜质尖头弹体结构
  • 带螺旋槽结构的铜质尖头弹体结构
  • 带螺旋槽结构的铜质尖头弹体结构

  这类带螺旋槽的尖头弹体结构,在实际工程应用中常作为高速侵彻类试验件、弹道性能测试载体使用,也可作为特种传感部件的搭载外壳,在军工测试、高速冲击试验、特种传感探测场景中承担核心结构功能。从结构设计逻辑来看,弹体头部采用渐收式尖锥构型,锥角经过多轮仿真迭代优化,能够在高速运动过程中有效降低迎面空气阻力,同时减少接触目标瞬间的应力集中突变,保证侵彻过程的姿态稳定性。弹身部分加工的连续螺旋槽结构,并非装饰性设计,一方面能够在弹体高速运动时引导周边气流形成稳定的附面层,降低紊流带来的姿态扰动,另一方面在装配适配场景中,螺旋槽可与配套的发射载具、固定基座形成可靠的周向定位,避免发射或安装过程中出现周向打滑、偏转的问题。

  弹体尾部采用内凹式收口设计,预留了传感元件的安装腔体,可根据测试需求内置加速度传感器、压力传感模块等探测元件,腔体的壁厚经过强度校核,既能够保证高速运动过程中的结构强度,避免气动载荷导致腔体变形损坏内部元件,又能控制整体重量,保证质心位置处于设计要求的区间内。从外形尺寸与安装边界来看,该弹体整体为回转体构型,尖锥段长度约占整体长度的三分之一,圆柱段的螺旋槽槽深控制在壁厚的六分之一区间,既保证槽体的导流、定位功能,又不会过度削弱弹身的结构强度。弹体尾部的内凹腔体直径与常用的微型传感模块外径匹配,安装时可通过过盈配合加少量耐高温粘接剂完成元件固定,不需要额外设计复杂的连接结构,适配多数高速测试平台的装夹尺寸要求。在实际建模过程中,

  这类结构需要重点关注尖锥段与圆柱段的过渡圆角处理,若过渡位置存在直角或过小圆角,高速运动时会在此处产生激波,不仅增大飞行阻力,还会导致弹体局部应力过高,出现结构断裂的风险。螺旋槽的导程设计也需要结合实际使用场景的气流速度调整,导程过大则导流效果不足,导程过小则会增大弹体表面的摩擦阻力,同时增加加工难度。弹体表面的粗糙度要求也较高,尤其是尖锥部分,需要达到镜面级抛光要求,减少表面凸起带来的气流扰动。在材料选择上,头部采用铜质材料,是因为铜的密度较高,能够保证头部的重量占比,让弹体质心靠前,提升飞行稳定性,同时铜的质地相对较韧,在接触硬质目标时不会出现过度碎裂,能够保证侵彻过程的结构完整性;弹身部分采用黄铜材质,兼顾结构强度与加工性能,

  螺旋槽在车削加工时不易出现崩边、变形的问题,能够保证槽体的尺寸精度。这类结构在装配到测试平台时,需要保证弹体轴线与发射方向的同轴度误差控制在0.02mm以内,否则发射后会出现偏航,影响测试数据的准确性。尾部腔体的端面需要与弹体轴线垂直,保证内置传感元件的安装基准准确,避免传感数据出现采集偏差。在结构强度校核环节,需要模拟最高1200m/s的运动速度下的气动载荷,验证弹身的应力分布,确保螺旋槽根部的应力值低于材料的屈服强度,避免高速运动过程中出现结构失效。同时还要做模态分析,验证弹体的固有频率,避免与发射平台的振动频率产生共振,导致弹体结构损坏或飞行姿态失稳。
