Jeep品牌汽车标识立体结构设计

　　在汽车外饰零部件的设计开发流程中，品牌标识是兼具品牌识别属性与外观装饰作用的关键外饰件，这类部件的三维结构设计需要同时兼顾外观辨识度、安装适配性、长期使用可靠性等多维度的工程要求，本次涉及的Jeep品牌标识立体结构，就是针对越野车型外饰装配需求完成的结构设计成果。从实际应用场景来看，这类品牌标识通常装配在车辆前进气格栅中部、尾门牌照板上方、轮毂中心盖、方向盘中央安全气囊罩盖等位置，不同安装位置的标识在尺寸、固定结构、表面处理要求上存在明显差异，比如前进气格栅位置的标识长期直面行驶气流冲击、路面飞石击打、日晒雨淋的复杂工况，对结构强度、固定可靠性、耐候性的要求最高，而内饰方向盘位置的标识则更侧重表面触感、边缘圆角处理、

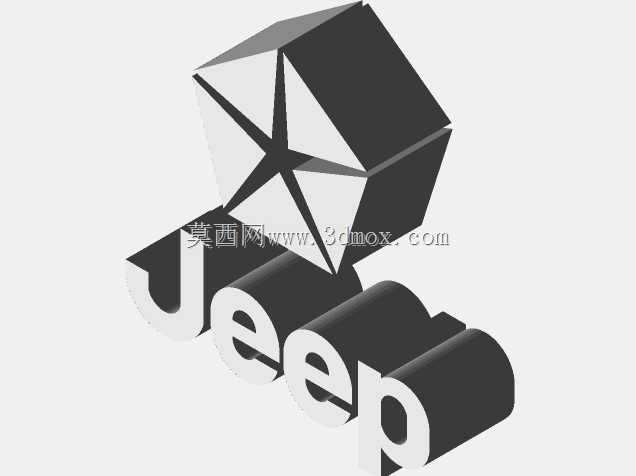

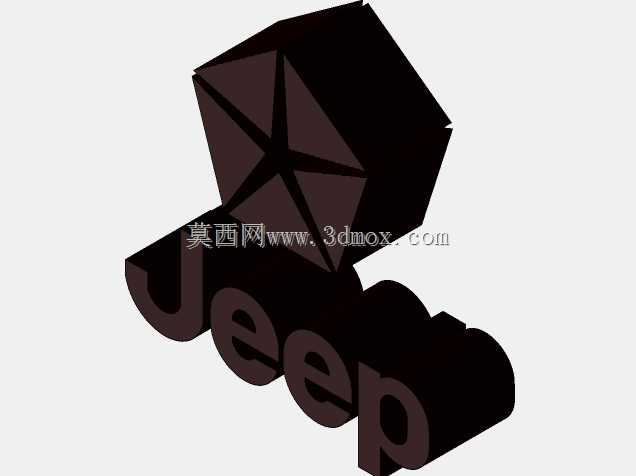

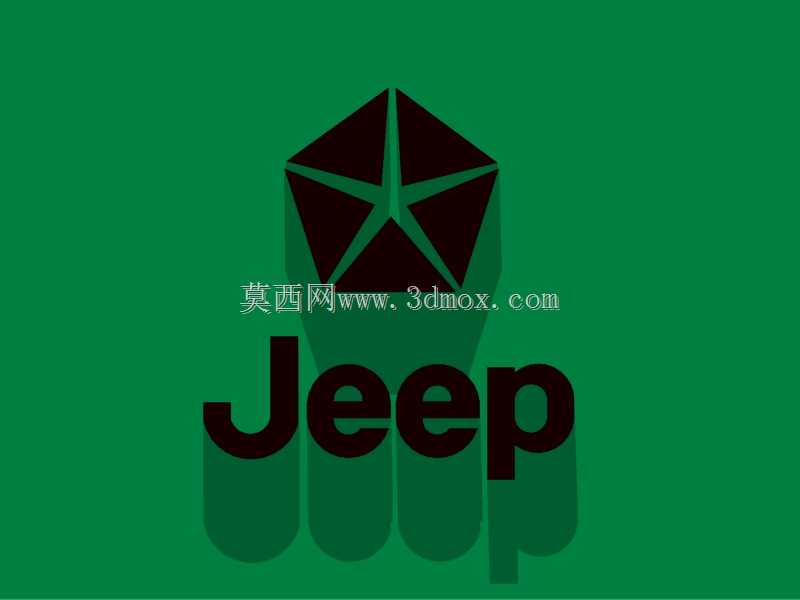

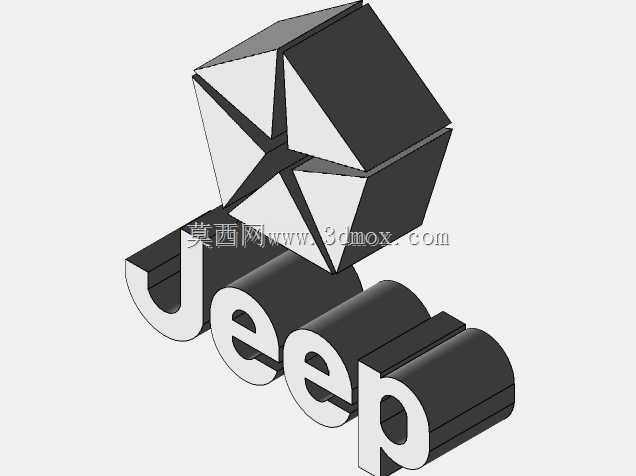

　　与周边内饰件的间隙匹配。从设计思路层面来看，这款标识的结构设计首先还原了Jeep品牌经典的视觉识别元素，上方的五芒星几何结构采用对称式多边形切面设计，每个切面的倾斜角度经过反复调整，确保在自然光线下能够形成错落的光影层次，强化品牌视觉记忆点，下方的英文字符采用粗体无衬线字体结构，字符笔画的厚度、字符间距都严格遵循品牌视觉规范，避免出现视觉变形、比例失调的问题。在结构细节处理上，标识的所有外露边缘都做了R0.3-R0.8的圆角过渡处理，既避免了锐边带来的装配划伤风险，也能让标识的外观线条更显流畅，不会出现生硬的棱角割裂感。针对不同安装位置的适配需求，标识的背部结构预留了多种固定方式的安装边界，比如采用双面胶粘贴固定的版本，

　　背部设计有平整的粘贴基准面，平面度公差控制在0.1mm以内，确保3M双面胶能够完全贴合粘接面，避免长期使用后出现翘边、脱落的问题；采用卡扣固定的版本，背部根据安装基体的卡扣孔位设计了对应的楔形卡扣结构，卡扣的插入角度、倒刺角度、卡接量都经过匹配校核，确保安装时能够顺利卡入，卡接后拉拔力满足整车外饰件的固定强度要求，不会在车辆行驶振动过程中出现松脱。外形尺寸方面，这款标识根据不同装配位置做了系列化的尺寸适配，比如前格栅位置的标识整体宽度控制在120-180mm区间，高度根据宽度做等比例缩放，确保与不同车型的进气格栅尺寸比例协调，不会出现过大突兀或者过小识别不清的问题；尾门位置的标识尺寸略小于前格栅版本，整体宽度控制在80-120mm，

　　避免遮挡尾门的其他功能标识；轮毂中心盖位置的标识尺寸最小，整体直径控制在45-60mm，适配常规乘用车轮毂的中心盖安装尺寸。在安装边界的校核上，设计过程中充分考虑了标识与安装基体的间隙面差要求，标识装配后与周边零件的间隙控制在0.5-1mm，面差控制在0-0.5mm，确保装配后外观整齐，不会出现高低不平、缝隙不均的问题。同时针对户外使用的耐候性需求，标识的结构设计预留了表面处理的工艺厚度空间，无论是采用ABS基材镀铬、哑光喷漆还是金属材质抛光的表面处理工艺，都不会因为工艺层的厚度导致标识整体尺寸超差，也不会影响最终的装配精度。对于越野车型而言，这类品牌标识不仅是品牌识别的符号，也是整车外观风格的重要组成部分，设计过程中特意强化了标识的厚重感与力量感，多边形切面的硬朗线条与Jeep车型硬派越野的设计风格相呼应，字符的粗体结构也传递出可靠、硬朗的品牌特质。在结构强度校核上，针对前格栅位置的标识做了模拟风阻载荷、飞石冲击的仿真验证，确保在160km/h的行驶风速下标识不会出现变形、振动异响，在直径10mm的碎石以80km/h速度冲击标识表面时，不会出现开裂、脱落的问题。背部的粘贴或者卡扣结构也做了耐高低温的性能验证，在-40℃到85℃的环境温度区间内，固定结构的强度保持率能够满足使用要求，不会因为极端温度出现粘接失效、卡扣脆断的问题。
