塔特拉品牌圆形立体标识造型设计

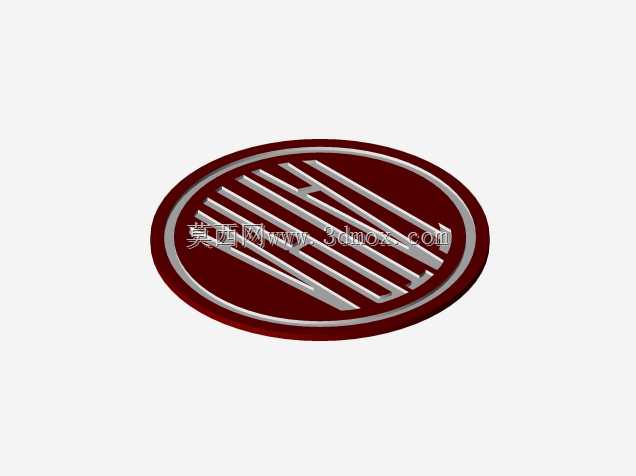

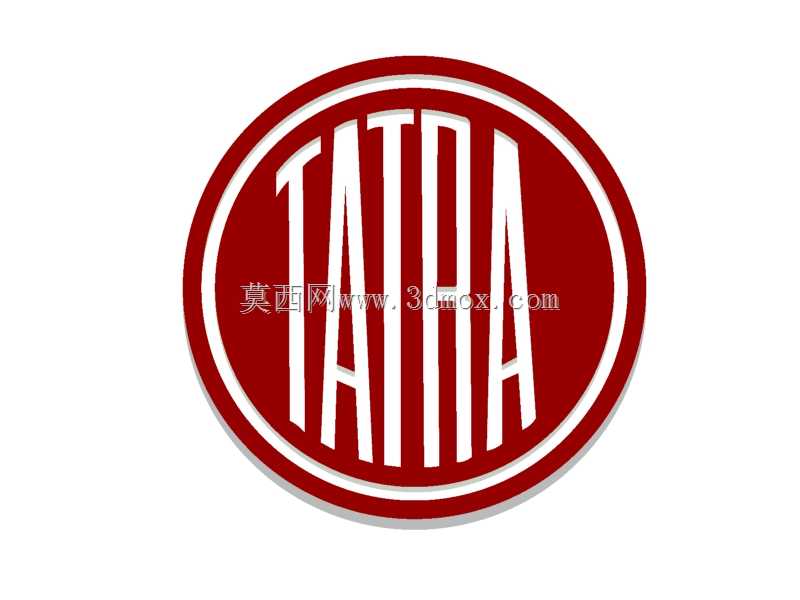

　　做商用车品牌视觉配套的结构设计时，这类圆形立体车标的建模落地，往往要兼顾外观辨识度与实装适配性，不能只做平面拉伸的简单处理。塔特拉作为主打重型越野商用车、特种作业车辆的品牌，其标识的应用场景覆盖了车辆前脸进气格栅中央、车尾门标识位、方向盘中央装饰盖、车辆内饰迎宾饰板等多个位置，不同安装位对标识的厚度、边缘倒角、背面安装结构的要求差异极大。从设计思路上看，这款标识采用正圆形外框搭配内部高对比度字体的布局，红色基底搭配白色立体字的视觉组合，在户外强光、阴雨天气、远距离观察的场景下都能保持足够的识别度，符合重型车辆户外作业的视觉识别需求。建模过程中首先要确定外圆的基准轮廓，外框的双层白色环线并非等宽设计，靠近外边缘的环线略窄，

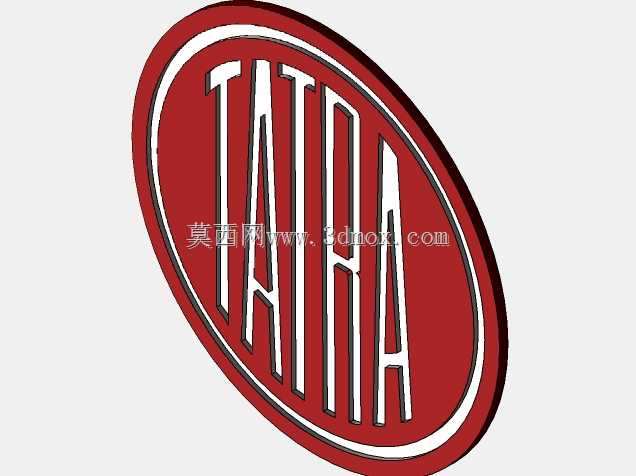

　　靠近内部字体的环线稍宽，这种细节处理能让标识在不同观察距离下都保持层次，不会因为距离过远出现轮廓糊成一团的问题。内部的TATRA字体做了专门的窄体高拉伸处理，字体竖笔的倾斜角度与外圆圆弧的切线方向保持视觉呼应，不会出现字体与外框脱节的割裂感，字体的凸起高度与外环线的凸起高度保持一致，避免积灰积水，适配车辆户外使用的清洁需求。从安装边界来看，这类标识的常规适配尺寸覆盖80mm到220mm直径区间，小尺寸版本适配方向盘、内饰按键区域，厚度控制在3mm以内，背面采用背胶加定位柱的安装方式，定位柱直径2mm，间距根据安装面的预留孔位做适配，不会破坏安装面的原有结构；大尺寸版本适配车辆前脸、车尾位置，厚度控制在5-8mm，背面预留螺柱安装位，

　　螺柱采用M4规格，分布在圆形轮廓的三等分位置，保证高速行驶时标识不会出现抖动脱落的问题。边缘处理上，所有外露的棱边都做了R0.5-R1mm的圆角过渡，一方面避免安装维护时划伤操作人员，另一方面能减少车辆行驶过程中的风阻，同时圆角过渡也能让喷漆、镀铬等表面处理工艺的覆盖更均匀，不会出现棱边露底、漆层堆积的工艺缺陷。在材质适配层面，这个模型的结构可以适配ABS注塑、锌合金压铸、亚克力雕刻等多种加工工艺，不同工艺对应的壁厚调整也在建模时做了预留：注塑版本的基底壁厚控制在2.5mm，字体与外框的筋位厚度不小于1.2mm，避免注塑时出现缺胶、缩痕的问题；金属压铸版本的壁厚均匀控制在2mm，背面做减重槽设计，在保证结构强度的前提下降低整体重量，

　　减少车辆行驶时的额外负载。实际装车验证中，这类标识的安装面往往不是完全平面，比如前脸格栅位置可能带有轻微的弧面，建模时特意将标识的安装基准面做了0.5mm的形变预留，可以根据不同车型的安装面弧度做微调适配，不需要重新拆分模型结构，大幅提升了不同车型的适配效率。标识的表面分色做了清晰的结构分界，红色基底与白色字体、外环线的分界处做了0.2mm的台阶差，喷漆时可以直接沿着台阶做遮蔽，不需要额外制作复杂的遮蔽治具，能有效降低量产时的工艺成本，台阶差的存在也能避免长期使用后不同色漆的边界出现掉漆、混色的问题，提升标识的耐用性。针对户外使用的耐候性需求，模型的外轮廓没有设计容易积水的凹槽结构，所有字体的间隙都做了倾斜导流处理，雨水、灰尘可以顺着倾斜面自然滑落，不会在标识表面积留形成污渍，减少后期的清洁维护频率。
