螺旋齿锥齿轮啮合传动结构设计

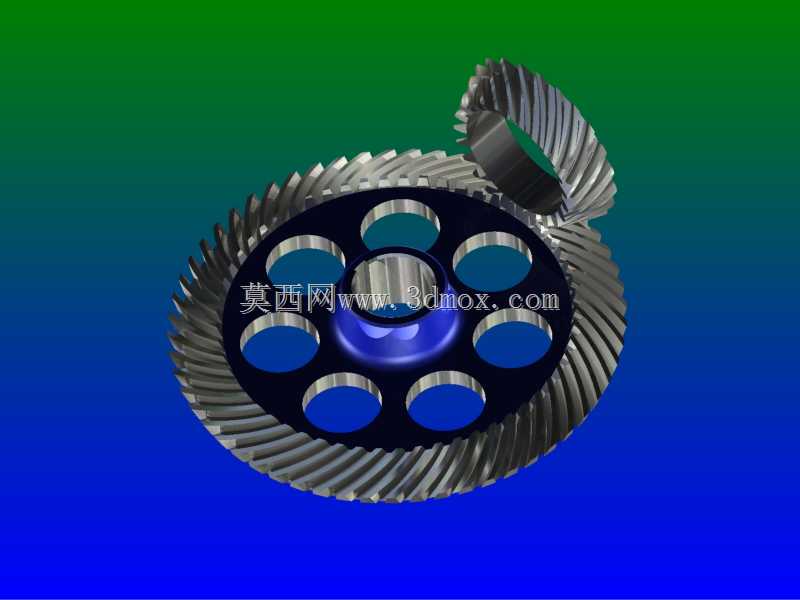

　　在差速器、机床主轴传动箱、重载工程机械的驱动桥等需要相交轴动力传递的场景中，螺旋齿锥齿轮是核心的动力传递部件，这类传动结构能够实现两相交轴之间的回转运动传递，常规轴交角多采用90度设计，适配绝大多数设备的动力转向布局需求。不同于直齿锥齿轮的传动特性，螺旋齿锥齿轮的轮齿呈弧形螺旋状排布，啮合过程中轮齿是逐步进入、逐步退出啮合区间，不会出现直齿锥齿轮整齿突然啮合冲击的问题，传动过程的平稳性更强，承载能力也比同模数的直齿锥齿轮高出30%以上，适合中高速、重载的传动工况。从设计逻辑来看，这类螺旋锥齿轮的齿形参数需要匹配配对齿轮的螺旋角、压力角、齿面接触区位置，建模过程中需要保证轮齿的螺旋方向配对，通常主动小齿轮与从动大齿轮的螺旋角大小相等、

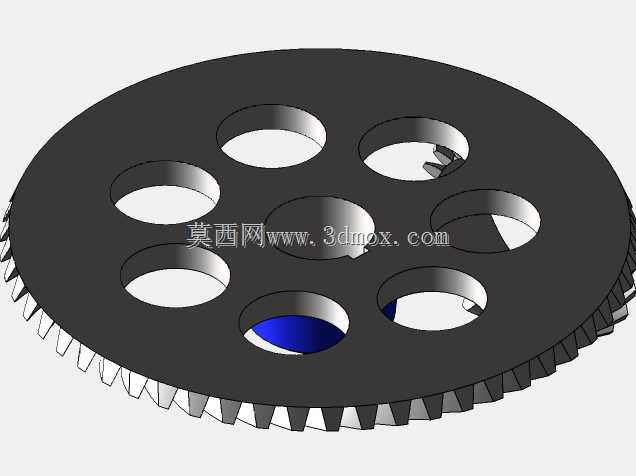

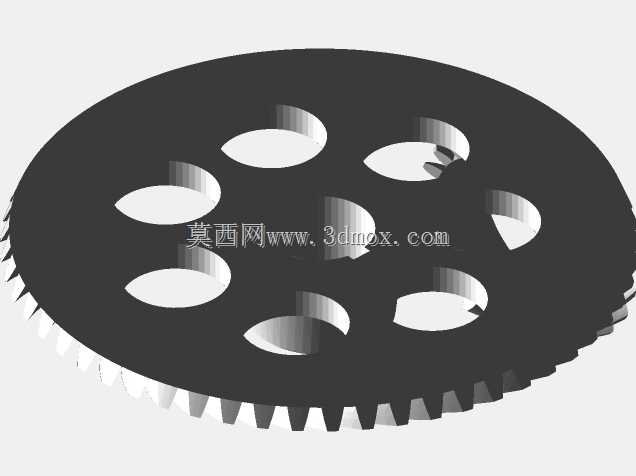

　　旋向相反，确保啮合时齿面的滑动方向与啮合轨迹匹配，避免出现轴向力抵消失效、齿面偏载的问题。大轮的辐板位置设计了均匀分布的减重孔，这类结构并非单纯为了降低零件重量，在实际装配场景中，减重孔可以作为工艺吊装孔使用，同时能够减少齿轮高速旋转时的风阻损耗，也便于传动箱内部润滑油的流动循环，让啮合区域的热量能够被润滑油及时带走，降低长时间运行下的齿面胶合风险。从安装边界来看，这类配对齿轮的安装需要严格保证两轴的轴交角精度，同时调整配对齿轮的安装距，确保齿面接触区落在齿面中部位置，避免接触区偏到齿端导致轮齿断裂；小齿轮通常采用悬臂式支撑结构，搭配圆锥滚子轴承抵消啮合产生的轴向力，大齿轮多采用跨装式支撑，提升重载下的轴系刚度，

　　避免受载后轴系变形导致齿面接触偏移。在实际设备运行中，螺旋齿锥齿轮的啮合重合度比直齿锥齿轮更高，每一个时刻参与啮合的轮齿对数更多，单齿承受的载荷更小，同时啮合过程的冲击、振动、噪声都明显低于直齿结构，因此在乘用车驱动桥差速器、矿山设备的传动箱、航空传动系统等对传动平稳性、承载能力要求较高的场景中被广泛应用。建模过程中需要注意轮齿的齿厚偏差、齿向修形参数，实际生产中这类齿轮多采用铣齿加工后配对研磨的工艺，保证齿面接触精度，三维模型的齿形曲率需要与加工工艺的参数匹配，避免建模齿形与实际加工齿形出现偏差，导致后续装配干涉、啮合异常的问题。轮体的轮毂部分设计有与轴配合的内孔，通常采用键连接或者花键连接传递扭矩，轮毂的长度需要匹配轴承的安装宽度，保证轴系零件的装配空间，辐板的厚度需要根据传递的额定扭矩做强度校核，避免启动瞬间的冲击载荷导致辐板开裂。
