高精度人字齿直齿轮传动啮合结构

　　在重载传动设备的动力传输环节，轴向力带来的轴承负载损耗、轴系窜动问题一直是设计端需要重点攻克的难点，人字齿直齿轮的啮合结构，正是针对这类场景优化的传动方案。这类齿轮副常应用在矿山破碎设备的主传动箱、大型船舶的动力输出轴系、冶金轧机的减速单元中，这类场景普遍具备连续重载运行、传动平稳性要求高、轴向安装空间受限的特点，普通斜齿轮传动过程中产生的轴向力会额外增加止推轴承的负载，长期运行下容易出现轴承温升过高、轴系定位偏移的问题，而人字齿的对称齿向设计，能够让啮合过程中产生的轴向力在齿轮本体上相互抵消，不需要额外设置大规格止推结构来平衡轴向载荷，能有效压缩传动箱的轴向安装尺寸，同时降低轴承选型的负载等级要求。

　　从实际功能特性来看，这套啮合的齿轮副兼顾了直齿轮传动效率高、斜齿轮啮合重合度大的优势，齿向对称分布的人字齿结构，在啮合时每一个轮齿的接触都是沿齿宽方向逐步进入、逐步退出的，不会出现直齿轮传动时整齿突然啮合、突然脱离带来的冲击载荷，运行过程中的传动噪音更低，轮齿接触应力分布更均匀，单齿承受的瞬时冲击载荷更小，在同等模数、齿宽参数下，人字齿直齿轮的承载能力比普通直齿轮高30%以上，同时不会像普通斜齿轮那样对轴系产生持续的轴向推力，能有效延长轴系支撑部件的使用寿命。

　　设计这类齿轮副的时候，首先要确定的是啮合中心距的公差边界，两个齿轮的安装轴孔中心距偏差需要控制在IT7级精度以内，中心距过大会导致齿侧间隙过大，正反转切换时出现明显的回程冲击，中心距过小则会导致轮齿啮合过紧，运行过程中出现齿面磨损加剧、润滑脂被过度挤压的问题。其次要注意两个齿轮的人字齿对中精度，装配时需要保证两个齿轮的人字齿对称中线完全重合，若出现轴向错位，会导致单侧齿面受力偏大，抵消轴向力的设计效果，甚至出现轮齿偏载断齿的故障。齿宽的设计需要匹配传动功率的大小，齿宽过窄会导致单齿接触应力超过材料许用值，齿宽过宽则会提高对轴系刚度的要求，轴系受载变形时容易出现齿端接触的偏载问题。

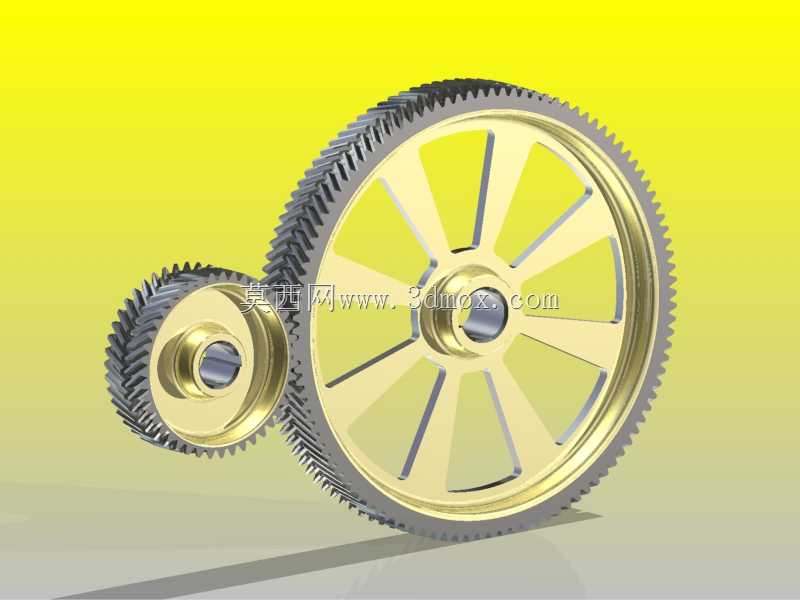

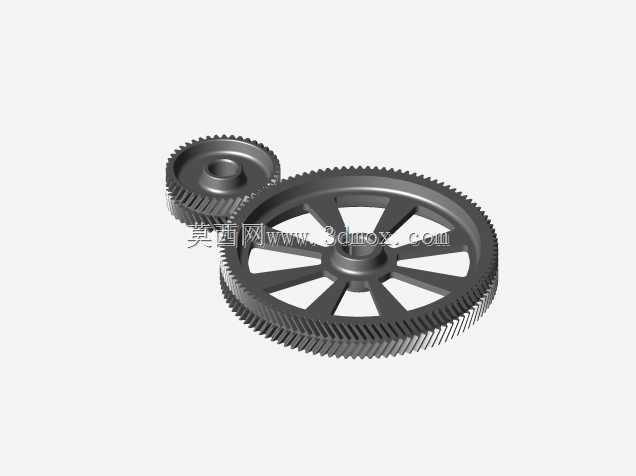

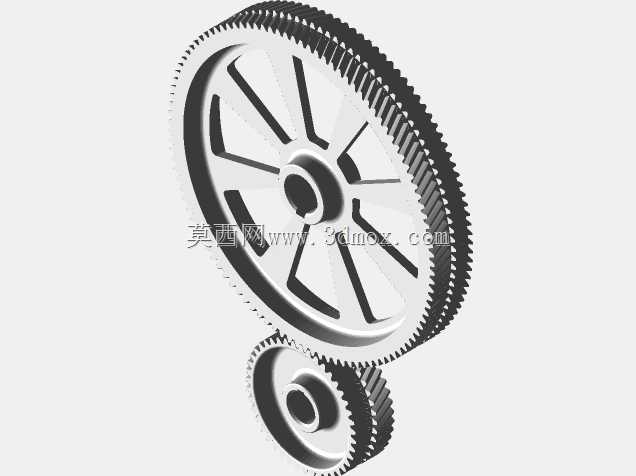

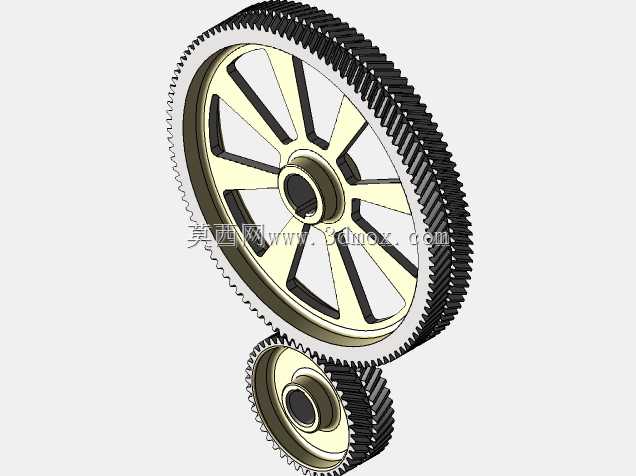

　　从安装边界来看，大尺寸齿轮采用了轮辐式减重结构，轮缘与轮毂之间通过均匀分布的辐板连接，既保证了轮体的整体刚度，又降低了齿轮自身的转动惯量，减少设备启动、制动过程中的惯性冲击，轮毂的内孔尺寸需要与匹配的传动轴采用过渡配合，配合面的表面粗糙度需要控制在Ra1.6以内，保证扭矩传递的可靠性，同时避免装配时出现内孔拉伤的问题。小齿轮的轮毂长度略大于齿宽，能够给轴系的轴向定位提供足够的支撑面，两个齿轮的齿顶圆与传动箱内壁之间需要预留不小于10mm的安全间隙，避免运行过程中轮体受热膨胀、轴系窜动时与箱体发生剐蹭。齿面的加工精度需要达到7级以上，齿面进行淬火处理后硬度控制在HRC45-55之间，兼顾齿面的耐磨性与芯部的韧性，能够承受重载下的冲击载荷而不出现齿面崩裂。

　　在润滑设计上，这类齿轮副通常采用油浴润滑或者强制喷油润滑，齿面的啮合点需要保证润滑油能够充分进入，人字齿的齿沟结构能够在啮合过程中将润滑油带入接触区，在齿面形成稳定的油膜，减少金属直接接触带来的磨损，同时带走啮合过程中产生的热量，控制齿轮运行的温升。在实际选型匹配时，需要根据传动比要求确定两个齿轮的齿数配比，小齿轮的齿数不宜过少，避免出现根切问题影响轮齿强度，大齿轮的齿顶圆直径需要匹配传动箱的内部安装空间，保证轮体旋转时不会与箱体内的其他部件发生干涉。
