带斜齿修正结构的正齿轮传动副设计

项目分类:齿轮 发布时间:2022-03-16 ID:577913
  • 带斜齿修正结构的正齿轮传动副设计
  • 带斜齿修正结构的正齿轮传动副设计
  • 带斜齿修正结构的正齿轮传动副设计
  • 带斜齿修正结构的正齿轮传动副设计
  • 带斜齿修正结构的正齿轮传动副设计

  这套齿轮传动副采用正齿轮基础结构搭配斜向修齿的设计,核心解决常规直齿正齿轮传动过程中啮合冲击大、高速工况下噪音明显的问题,同时保留正齿轮轴向无附加力的安装优势,在中小功率的平行轴传动场景中适配性极强。从实际应用场景来看,这类带斜齿修正的正齿轮常被用在精密仪器仪表的进给传动链、小型自动化设备的动力传输单元、轻工包装机械的同步传动机构中,相比纯斜齿轮不需要额外设置轴向止推结构,能简化支撑端的轴承选型与安装座设计,相比纯直齿轮又能提升啮合重合度,让传动过程更平稳,降低轮齿单点受载的磨损速率。

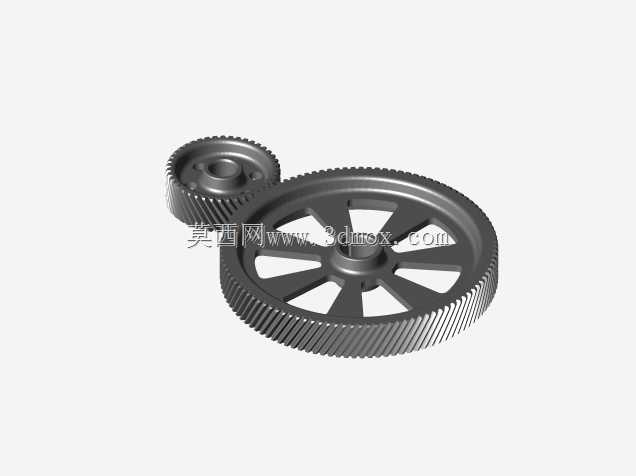

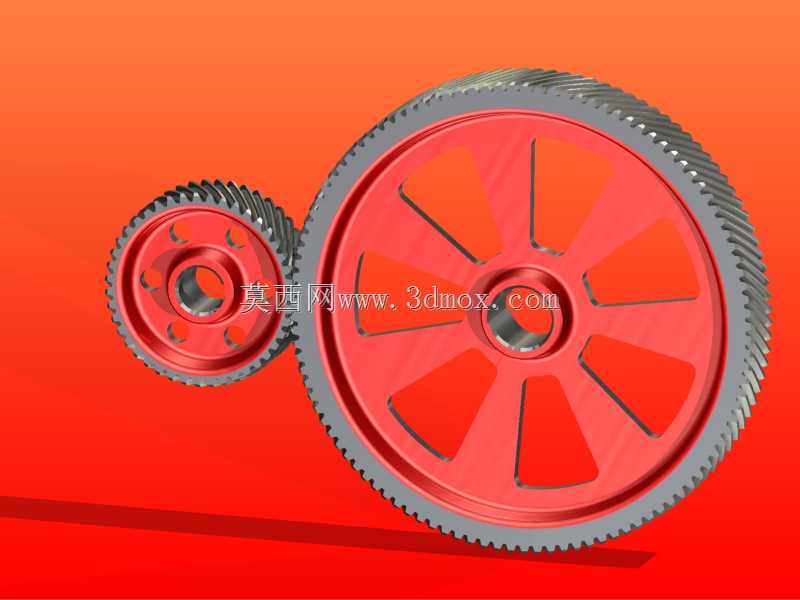

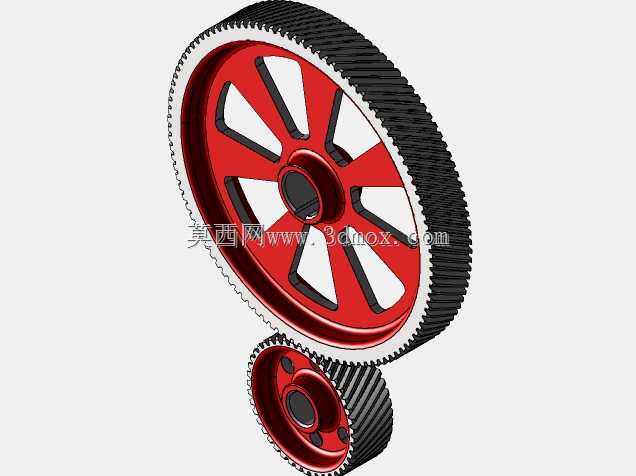

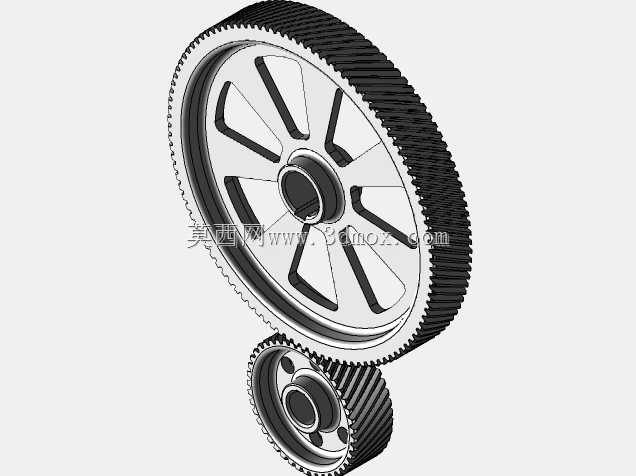

  从功能特性上看,大小两个齿轮的轮齿均在直齿的基础上做了微小的螺旋角修形,修形角度控制在极小范围内,啮合过程中轮齿是逐渐进入接触再逐渐脱离,不会出现直齿轮传动时整齿突然啮入啮出的冲击,在转速100-500rpm的工况下,传动噪音能比同参数直齿轮降低15%左右,同时轮齿的接触应力分布更均匀,不会出现直齿轮齿端局部应力集中导致的崩齿问题。两个齿轮都采用辐板式结构,大齿轮的轮辐设置了8处均匀分布的减重孔,在保证轮体整体刚度的前提下,大幅降低了齿轮自身的转动惯量,减少传动启停过程中的惯性冲击,小齿轮因为直径较小,采用厚辐板带减重凹槽的设计,避免小孔过多导致的轮体强度不足问题,轮毂位置都设计了标准的平键键槽,能直接和对应直径的传动轴配合安装,不需要额外做轴孔的二次加工适配。

  设计思路上,这套传动副的参数匹配优先考虑了传动比的稳定性,大小齿轮的齿数比经过优化,避免了整数传动比导致的轮齿磨损集中在固定齿位的问题,齿顶高系数和顶隙系数都采用通用标准值,能和同模数的常规齿轮做应急替换,齿面的修形量经过啮合仿真验证,在额定负载下轮齿的接触斑点覆盖齿面长度的70%以上,不会出现偏载接触的问题。轮缘部分的厚度按照齿根圆到轮缘内壁的距离不小于2.5倍模数设计,保证轮齿受力时轮缘有足够的刚度不会出现形变,轮毂的长度按照轴径的1.2-1.5倍设计,既保证和轴的配合长度足够传递扭矩,又不会因为轮毂过长导致轴向安装空间浪费。

  从安装边界来看,大齿轮的最大外圆是齿顶圆尺寸,安装时需要保证齿顶圆到周边壳体的间隙不小于模数的0.2倍,避免运行过程中齿顶和壳体剐蹭,两个齿轮的中心距公差需要控制在IT7级精度范围内,中心距过大会导致齿侧间隙过大、传动回差超标,中心距过小会导致轮齿啮合过紧、运行卡滞甚至齿面胶合。轴向安装时,两个齿轮的端面需要对齐,错位量不能超过齿宽的5%,否则会导致轮齿实际接触宽度不足,降低承载能力。支撑轴承选用深沟球轴承即可,因为修形的螺旋角极小,运行时产生的轴向力几乎可以忽略,不需要额外加装推力轴承,轴承座的安装孔和齿轮轴孔的同轴度需要控制在0.02mm以内,避免轴系偏斜导致的轮齿偏磨。

  在实际选型使用时,这套传动副适合传递扭矩在100N·m以内的平行轴传动场景,不适合重载冲击大的传动工况,比如重型输送机的主传动这类场景就需要选用更大模数、更高强度的重载齿轮。日常维护时,因为轮齿是逐渐啮合的,齿面的润滑油脂能更好地附着在啮合面,相比直齿轮能延长润滑维护的周期,齿面如果出现轻微点蚀,因为接触应力分布均匀,点蚀的扩展速度也会比直齿轮慢很多,能有效提升整套传动机构的使用寿命。
