渐开线直齿圆柱齿轮啮合传动结构

　　在常规的机械动力传递场景中，直齿圆柱齿轮是应用覆盖范围最广的传动构件之一，这类啮合结构普遍出现在中小载荷、定传动比的动力传输链路里，从普通的轻工输送设备、小型机床进给箱，到仪器仪表的力矩传递机构、农用机械的动力分配单元，都能见到这类齿轮副的实际应用。和斜齿轮、锥齿轮、蜗轮蜗杆等其他齿轮传动形式相比，直齿正齿轮的啮合过程不存在轴向分力，对支撑轴承的轴向载荷承载要求更低，安装调试的容错空间也更大，尤其适合轴线平行、中心距固定的传动工位，日常维护时的拆装替换难度也远低于其他特殊齿形的传动件。

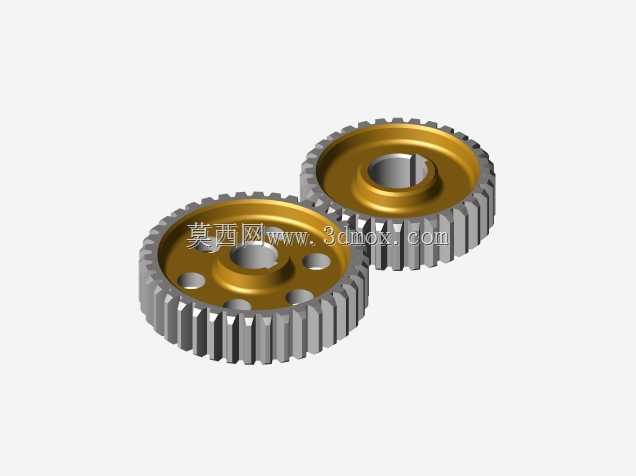

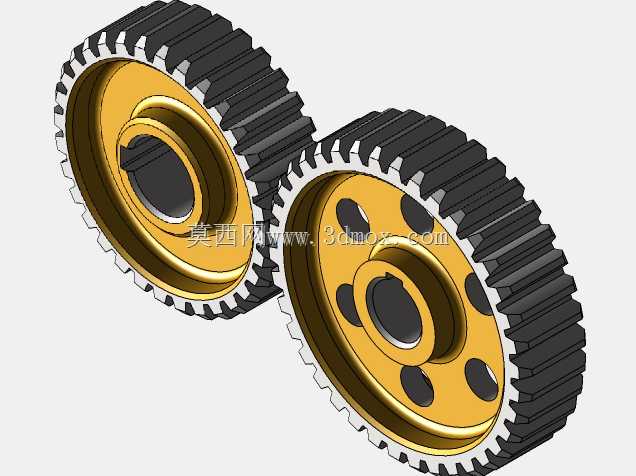

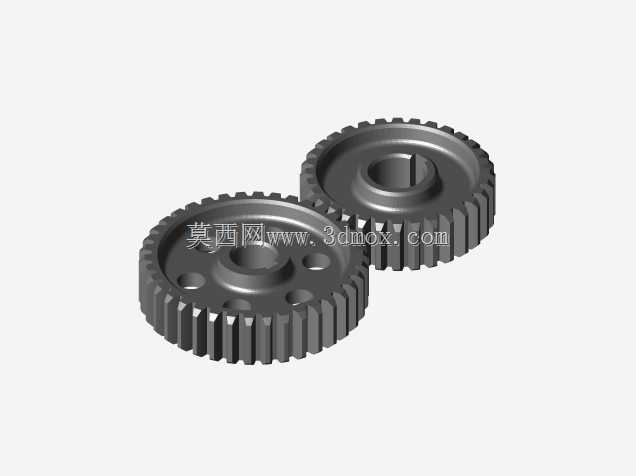

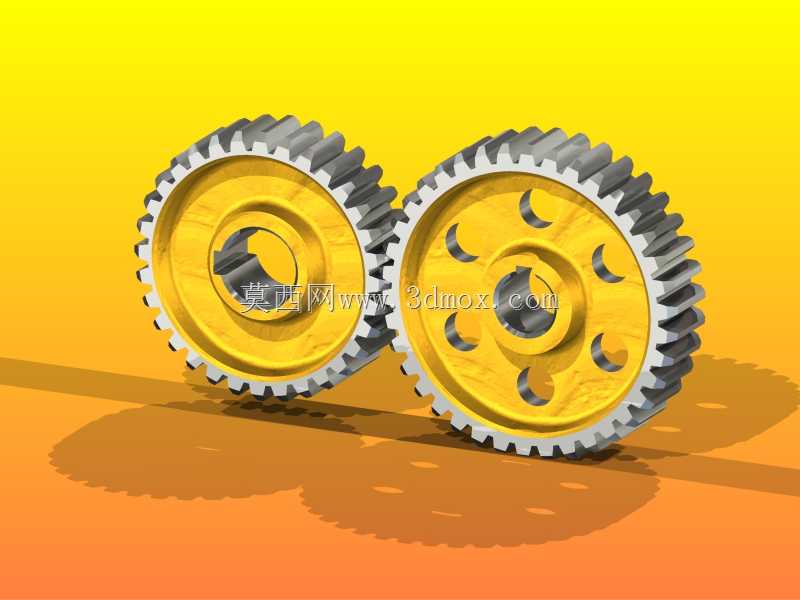

　　从实际设计逻辑来看，这套齿轮副采用标准渐开线齿形设计，齿廓压力角选用通用的20°标准值，啮合重合度满足平稳传动的基本要求，运转过程中不会出现齿廓干涉、卡滞等问题。齿轮本体采用辐板式轻量化结构，轮辐上均匀开设的弧形减重孔，在不削弱轮体结构强度、不影响齿根抗弯性能的前提下，有效降低了齿轮自身的转动惯量，减少高速运转时的惯性冲击，同时也能节省生产原材料，降低构件整体重量。轮毂位置设计有标准平键键槽，和传动轴的连接采用键连接周向固定方式，能够可靠传递额定扭矩，避免运转过程中出现齿轮与轴的相对滑动；轮毂的轴向长度经过匹配计算，既保证和轴的配合接触面积足够，不会出现应力集中导致的配合面压溃，也不会额外占用过多的轴向安装空间，适配常规的轴承、轴套定位尺寸。

　　在安装边界层面，这套齿轮副的中心距是设计阶段的核心控制参数，加工和装配时需要严格控制两轴的平行度误差，一旦平行度超差，会出现齿面接触偏载，轻则加剧齿面磨损、缩短齿轮使用寿命，重则出现断齿、传动卡死等设备故障。齿宽参数经过载荷校核，能够满足额定工况下的齿面接触强度、齿根弯曲强度要求，日常运转时的润滑可以采用油脂润滑或者稀油飞溅润滑，不需要额外设计复杂的润滑回路，适配开式、半开式的传动箱体安装场景。齿顶圆、齿根圆的尺寸公差按照通用机械传动的精度等级加工，能够和同模数、同压力角的标准齿轮实现互换，不需要单独定制配对构件，设备后期维护替换的成本更低。

　　实际选型应用时，需要结合传递的额定扭矩、输入转速、工况载荷系数来校核模数、齿数的匹配性，这套齿轮副的齿数搭配能够实现固定的传动比，动力输入输出的转向相反，传动效率在常规润滑条件下可以达到98%以上，能量损耗远低于带传动、链传动等其他平行轴传动形式。和斜齿轮相比，直齿轮运转时不会产生轴向推力，不需要选用带轴向承载能力的角接触轴承或者圆锥滚子轴承，支撑部位的结构设计可以更简单，整体的制造成本也更低，非常适合对传动平稳性有一定要求、但没有极高转速、极低噪音要求的通用机械传动工位。在仪器仪表类的小载荷传动场景中，这类齿轮还可以采用工程塑料材质加工，进一步降低运转噪音、提升耐腐蚀性能，但金属材质的齿轮副更适合中等载荷、连续运转的工业设备场景，抗冲击能力、耐磨性能都更有优势。

　　设计建模过程中，齿廓的渐开线生成是核心环节，需要严格按照展成法的加工原理来构建齿形，保证齿距、齿厚、公法线长度的参数符合标准要求，装配时两齿轮的啮合侧隙需要控制在合理范围内，侧隙过小会导致运转卡滞、齿面磨损加剧，侧隙过大则会出现回程误差，影响传动精度，尤其是在仪器仪表的精密传动场景中，回程误差会直接影响仪表的测量、控制精度，必须严格控制加工和装配的公差范围。轮体的过渡圆角设计也经过考量，齿根位置的过渡圆角可以有效降低应力集中系数，避免交变载荷作用下出现齿根疲劳断裂，辐板和轮毂、轮缘的连接位置也设计有平滑过渡圆角，减少应力集中点，提升齿轮整体的抗疲劳性能，延长设备的连续运转寿命。
