蜗轮蜗杆啮合传动结构三维设计

项目分类:齿轮 发布时间:2022-03-16 ID:577916
  • 蜗轮蜗杆啮合传动结构三维设计
  • 蜗轮蜗杆啮合传动结构三维设计
  • 蜗轮蜗杆啮合传动结构三维设计
  • 蜗轮蜗杆啮合传动结构三维设计
  • 蜗轮蜗杆啮合传动结构三维设计

  这套蜗轮蜗杆传动结构,是交错轴传动场景下的典型执行部件,核心适配空间垂直交错的动力传递需求,在轻工输送设备、小型自动化回转工位、仪表调节机构、阀门驱动装置里都有广泛应用,能在单级传动下实现大传动比的动力输出,相比同传动比的圆柱齿轮组,整体占用的安装空间更小,运行过程中的啮合冲击更低,噪音控制表现更优。

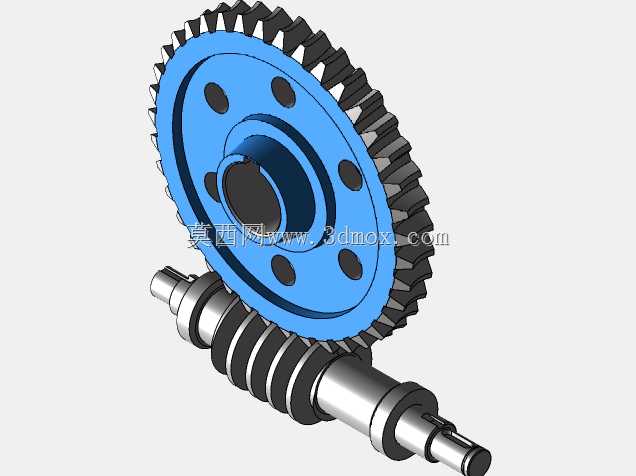

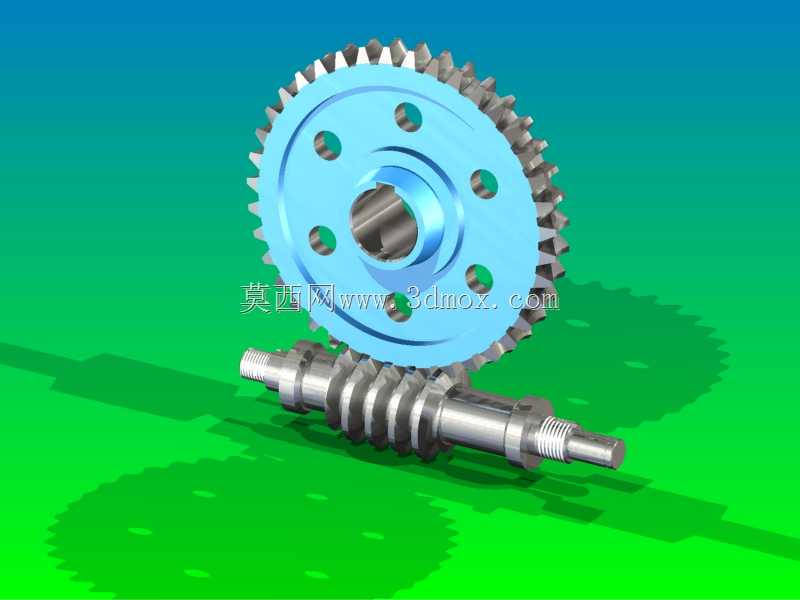

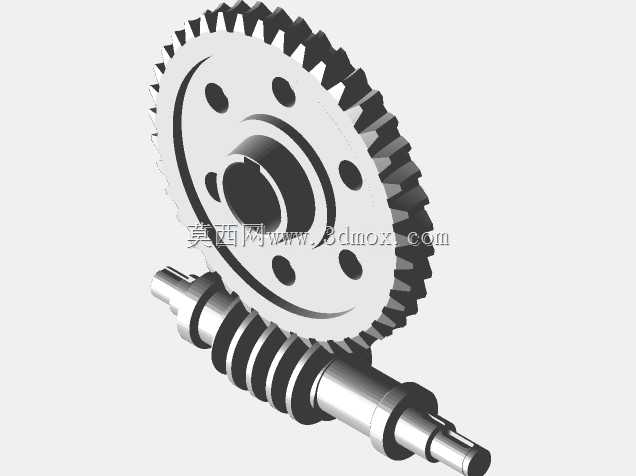

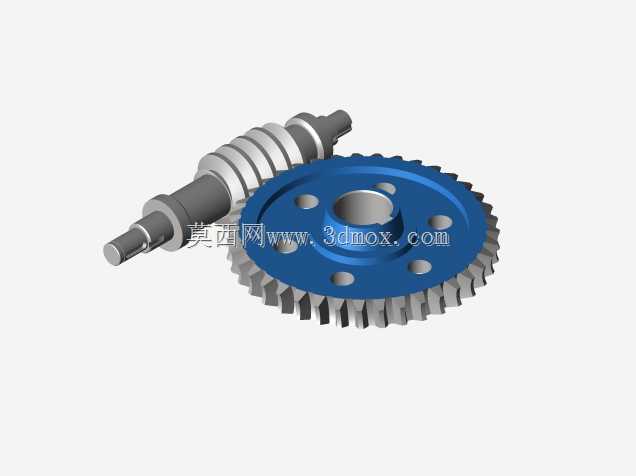

  从结构设计逻辑来看,蜗杆采用轴向齿廓的渐开线适配结构,齿部做了等导程修整,和蜗轮的渐开线齿形做了完全的啮合匹配,装配时两者的轴线空间垂直交错,中心距公差控制在极小范围内,避免啮合过程中出现齿面偏载、卡滞或者传动效率骤降的问题。蜗轮本体采用辐板式轻量化结构,轮缘位置均匀分布六个圆形减重孔,在不降低轮体结构强度、不影响齿部啮合刚性的前提下,尽可能降低了转动惯量,适配频繁正反转的启停工况,减少驱动端的动力损耗;轮毂位置做了加厚凸台设计,内孔预留了键槽安装位,可直接和输出轴通过平键实现周向固定,端面预留的螺纹孔可用于安装轴向定位挡圈,避免运转过程中蜗轮出现轴向窜动。蜗杆部分采用两端轴颈支撑结构,轴端分别预留了轴承安装位、密封件安装位以及动力输入连接位,可直接适配深沟球轴承或者角接触轴承的安装,输入端的轴段可通过联轴器和驱动电机、手动调节手轮直接连接,无需额外做转接结构设计。

  实际选型应用时,需要重点关注安装边界的匹配:蜗轮的齿顶圆直径、蜗杆的有效啮合长度决定了整套传动结构的径向安装空间,两轴的中心距是安装定位的核心尺寸,安装时需要保证蜗杆轴线和蜗轮轴线的空间垂直度误差在允许范围内,否则会加剧齿面磨损,大幅缩短部件使用寿命。这套结构的自锁特性是其核心应用优势之一,当蜗杆导程角小于啮合齿面的当量摩擦角时,可实现反向自锁,也就是只能由蜗杆带动蜗轮转动,无法通过蜗轮反向驱动蜗杆,这一特性在起重提升设备、角度调节机构里能起到额外的安全防护作用,避免负载端出现反向滑落的风险。

  建模过程中,齿部的参数化匹配是核心难点,需要严格按照模数、头数、传动比、压力角等参数做齿形的精确拟合,保证啮合过程中齿面的接触面积符合设计要求,避免出现点接触或者线接触导致的应力集中问题;轮体的过渡位置都做了圆角处理,减少应力集中点,提升部件的抗疲劳强度,适配长期连续运转的工况需求。在实际设备装配中,这套传动结构通常会搭配密封壳体使用,壳体内加注润滑脂或者齿轮油,对啮合齿面做持续润滑,降低齿面磨损,提升整体传动效率,同时避免外部粉尘、杂质进入啮合区域造成齿面刮损。针对不同的负载工况,蜗轮轮缘可采用铜合金材质和钢制蜗杆搭配,利用铜材质的减摩特性降低啮合摩擦损耗,提升部件使用寿命,蜗杆部分可做表面淬火处理提升齿面硬度,增强耐磨性能。
