带安装支座法兰式L型直角管道结构

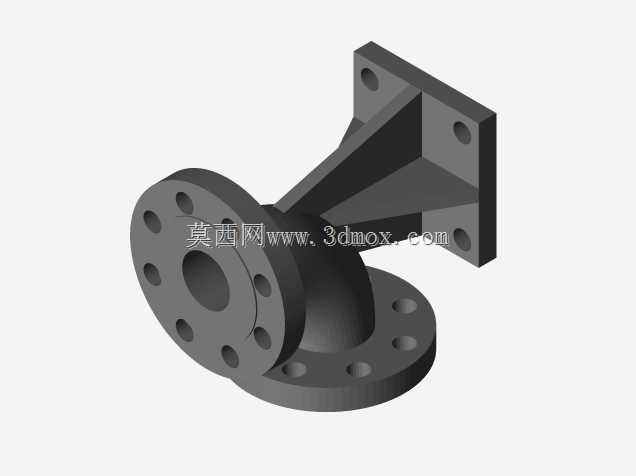

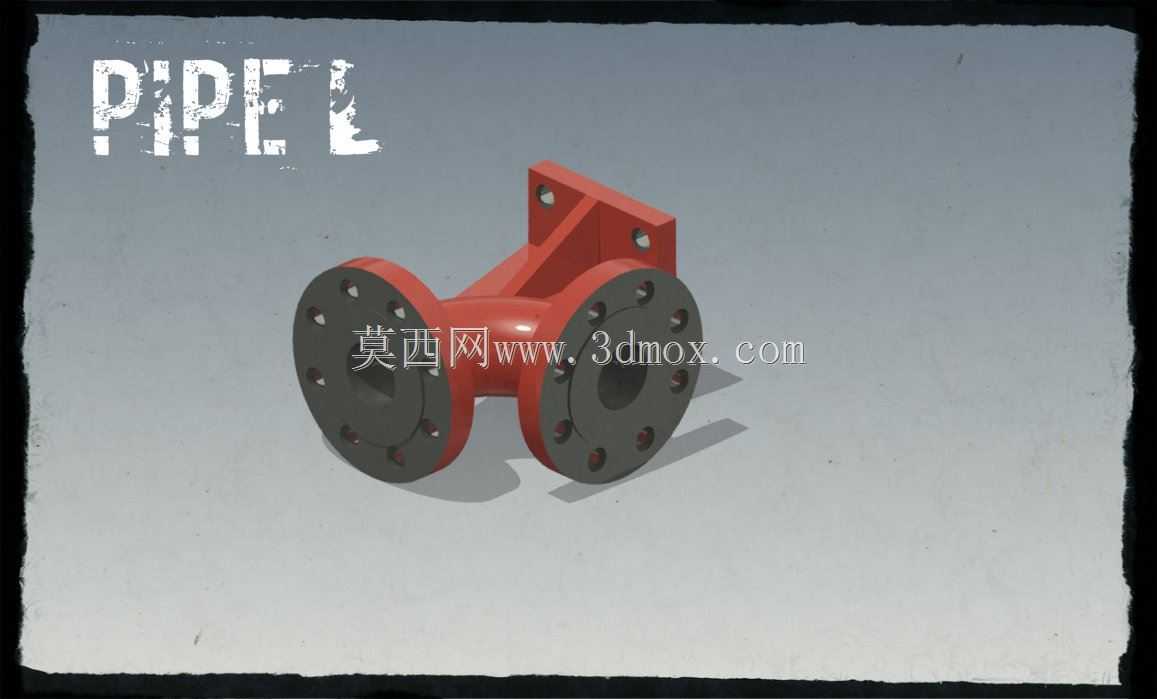

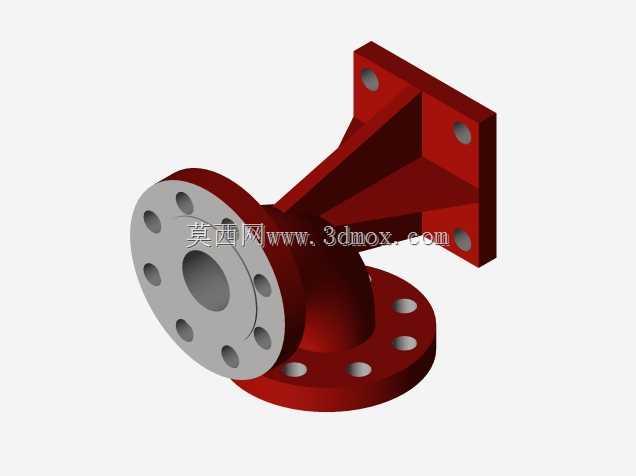

　　在工业流体输送管路的布设场景中，经常会遇到管路需要直角转向同时还要兼顾固定支撑的需求，这类场景常见于化工流体输送、车间压缩空气管路布设、小型液压站油路排布、水处理设备管路连接等工况，常规的直角弯头仅能实现流向转变，无法直接完成管路的固定安装，往往需要额外搭配管夹、焊接支架来完成固定，不仅增加了装配工序，在空间紧凑的设备内部，额外加装的固定件还容易和周边零部件产生干涉，这款带安装支座的法兰式L型管道正是针对这类痛点设计的集成式管路构件。从结构设计来看，主体采用等径直角通腔结构，两个连接端均采用标准法兰盘结构，法兰盘上均匀分布螺栓过孔，连接时可通过螺栓配合密封垫片实现和对应管路、阀件的刚性密封连接，相比螺纹连接的直角弯头，

　　法兰连接的形式能够承受更高的管路压力，密封可靠性更强，也更适配中等以上管径的管路布设需求。和普通直角弯头最大的区别在于，其直角转角位置一体延伸出带安装孔的三角支撑支座，支座的安装面和两个法兰端面的相对位置经过精准校核，安装时可直接通过支座上的两个安装孔将整个管路构件固定在设备机架、墙面或者安装基板上，不需要额外配置管路固定件，既减少了装配时的零件数量，也能让管路转向位置的固定更加牢靠，避免管路长期运行过程中因为流体冲击、设备振动导致的接口错位、密封失效问题。在建模过程中，首先要确定通腔的内径尺寸，这一尺寸需要和对接管路的通径保持一致，避免通径突变造成的流体阻力增大、流道紊流问题；法兰盘的厚度、螺栓孔的分布圆直径、

　　孔径都需要匹配对应压力等级的法兰标准，保证和市面上常规的法兰管路配件具备互换性。支撑支座的设计上，采用了带加强筋的三角结构，筋板连接支座安装面和两个垂直方向的管段外壁，既能够降低支座本身的重量，也能提升支座的结构强度，避免安装紧固时或者管路受外力时出现支座断裂、变形的问题；支座上的安装孔采用沉孔设计，紧固螺栓安装后螺栓头不会突出安装面，保证安装面和固定基面能够完全贴合，不会出现安装间隙。从安装边界来看，两个法兰端面的垂直距离决定了管路转向后的外延尺寸，在设备内部管路排布时，需要预留出法兰螺栓的操作空间，也就是法兰盘外侧要留出足够的扳手操作距离，方便安装时拧紧法兰螺栓；支座的安装面到两个管段轴线的距离，

　　决定了安装基面和管路中心的相对高度，布设时要核算好这一尺寸，避免安装后管路和基面之间距离过小，无法布置密封垫片或者后续维护操作。实际应用中，这类集成支座的L型管道特别适合空间紧凑、管路固定点不足的布设场景，比如小型集成式水处理设备内部，管路排布密集，没有多余空间加装独立管夹，采用这种构件可以在实现管路90度转向的同时直接完成固定，大幅压缩管路占用的空间；在有振动的设备管路中，比如空压机的输气管路，转向位置是应力集中的区域，一体结构的支撑支座可以直接承接振动载荷，避免接口位置因为长期振动出现松动泄漏。建模时还要注意法兰盘和管段连接位置的圆角过渡，避免直角连接处的应力集中，尤其是在输送有一定压力的流体时，过渡圆角可以大幅降低转角位置的结构应力，提升构件的使用寿命；通腔内部的转角位置也做了圆弧过渡处理，而不是直角转折，这样可以减少流体在转角位置的阻力，降低流体冲刷对内壁的磨损，也能减少管路内部的紊流噪音。在尺寸链校核上，要保证两个法兰端面的垂直度，否则对接管路时会出现强制对齐的问题，产生装配内应力，长期使用容易出现密封失效；支座安装面的平面度也需要控制在合理公差范围内，保证安装后不会出现翘曲，导致固定螺栓受力不均。
