小排量涡轮配套落水管连接法兰结构

　　做动力总成周边管路匹配的时候，这类小截面法兰的适配精度直接影响整套冷却回路的密封可靠性，尤其是0.6排量级别的小尺寸涡轮，周边布置空间极其紧凑，落水管的连接法兰不能照搬常规管路的标准件尺寸，必须结合涡轮壳体的出水端口轮廓做定制化的型面匹配。很多新手做这类零件的时候容易犯的错误是直接套用等径圆法兰的参数，忽略了涡轮出水端本身的异形安装面，最后装上去要么螺栓孔对位偏差，要么密封面压合不均匀，热机状态下很容易出现冷却液渗漏的问题。

　　从实际装车的场景来看，这个法兰是衔接涡轮壳体冷却水腔与整车冷却回路回水管的核心过渡零件，涡轮在高负荷运转时壳体温度能达到数百度，内置的冷却水道需要持续循环冷却液带走热量，避免轴承座过热导致润滑油结焦失效，法兰作为管路的刚性连接节点，既要承担管路的轴向固定力，还要保证密封面在持续振动、冷热交变的工况下不出现间隙。设计的时候首先要匹配涡轮出水端口的外轮廓，法兰的中心通孔直径要和水路口径完全对齐，不能出现通径缩颈的问题，否则会增加冷却液的流动阻力，降低冷却循环效率，尤其是小排量涡轮的冷却回路本身流量裕度就不大，任何通径损失都可能导致高负荷下冷却不足。

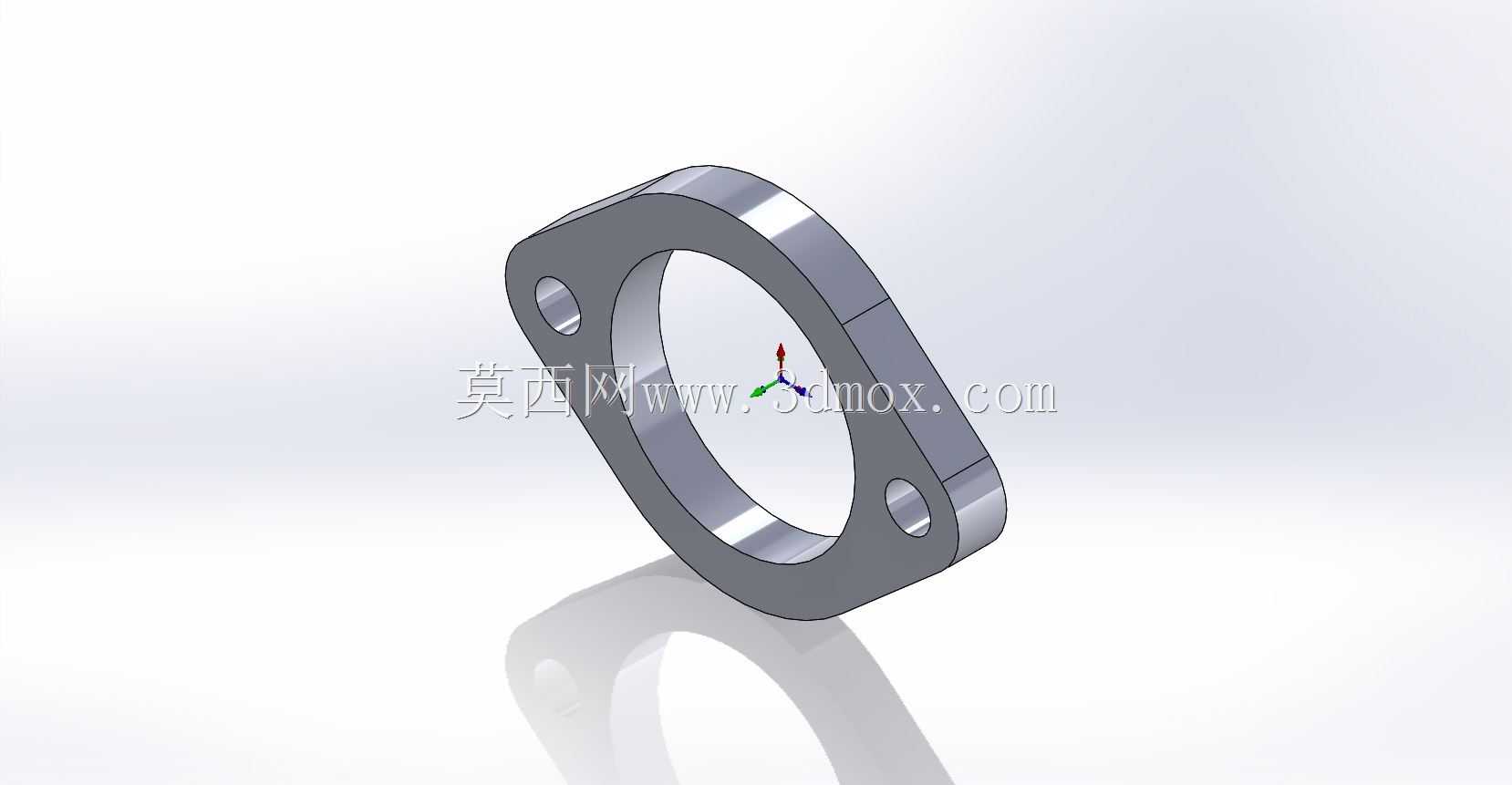

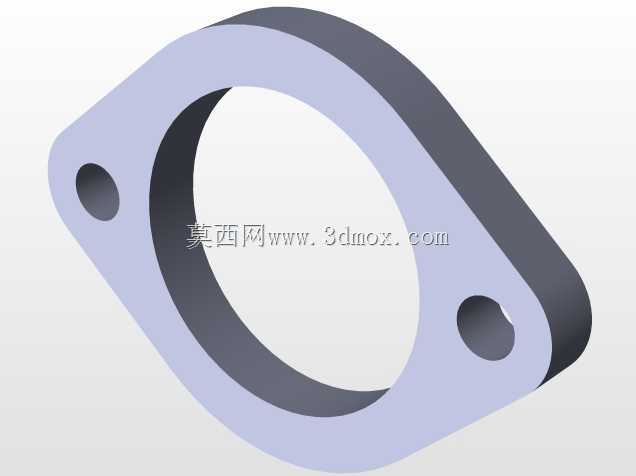

　　外形上采用了带两个安装耳的异形结构，而不是常规的圆形四孔法兰，这完全是受限于涡轮周边的安装空间——小排量发动机的舱内布置非常紧凑，涡轮侧方没有多余空间容纳大尺寸的圆形法兰，两个安装耳的位置刚好对应涡轮壳体上预制的两个螺纹孔位，安装时不需要额外调整管路角度，两个螺栓就能完成紧固，装配效率比多螺栓法兰高很多，同时也减少了密封面上的螺栓分布跨度，更容易保证压合应力的均匀性。法兰的厚度是经过强度校核的，既要保证螺栓拧紧时不会出现法兰翘曲，也要尽可能控制零件重量，毕竟动力总成的周边零件每减重一克，都能对整车轻量化有微小的贡献，积少成多就能带来可观的油耗优化。

　　密封面的平面度要求是这类零件的核心管控点，建模的时候密封面的粗糙度要求要达到Ra1.6以上，平面度公差控制在0.05mm以内，这样配合对应的密封垫片，在螺栓达到规定拧紧力矩的时候，才能让整个密封面的压应力分布均匀，不会出现局部应力不足导致的渗漏。两个安装孔的位置度公差也有严格要求，孔位偏差不能超过0.1mm，否则装车的时候会出现螺栓无法穿入的问题，很多售后市场的副厂件就是因为孔位精度不够，安装时需要硬撬管路对位，最后导致法兰受力不均，用不了多久就会出现渗漏。

　　安装边界方面，法兰的外轮廓不能超出涡轮壳体的安装面范围，否则会和周边的隔热罩、线束支架产生干涉，建模的时候要提前预留至少3mm的安全间隙，考虑到整车运行时的发动机抖动位移，间隙值不能留得太小，否则长期振动下会出现零件摩擦异响，甚至磨破周边的线束保护层。法兰的背面要和落水管的端头做焊接适配，焊接位置的止口深度要和管材壁厚匹配，保证焊接时管材能完全插入止口，焊接后不会出现焊瘤突入通径内部影响冷却液流动的问题。

　　实际做三维建模的时候，要先把涡轮端的安装面点云数据导入作为参照，先绘制中心通孔的轮廓，再根据安装孔的位置延伸出两个安装耳，法兰的外缘做R角过渡，避免应力集中，尤其是安装耳和主体连接的位置，圆角半径不能太小，否则长期受振动载荷容易出现疲劳裂纹。很多人做这类零件的时候喜欢把边缘做直角，看起来简洁，实际装车后在冷热交变和振动的共同作用下，直角位置很容易出现应力集中导致的断裂，尤其是涡轮增压车型的发动机舱振动幅度比自然吸气车型大很多，这类细节的强度校核不能忽略。

　　从选型适配的角度来说，这类法兰不能随意替换成其他规格的零件，哪怕中心通径一致，安装耳的角度、孔位距离只要有一点偏差，就无法正常安装，哪怕强行装上，密封面的压合位置不对，也会很快出现渗漏。做管路设计的时候，这类连接法兰的参数要和涡轮厂家提供的安装接口参数完全一致，包括密封面的宽度、螺栓孔的公称直径、孔中心距、法兰厚度这些参数，都要严格匹配，不能凭经验估算。很多初做动力总成管路设计的工程师，容易忽略法兰密封面的宽度要求，为了缩小零件尺寸把密封面做窄，最后垫片的压合面积不足，在冷却液压力波动的时候很容易出现冲垫的问题，导致冷却液大量泄漏，引发涡轮过热损坏的严重故障。
