外啮合齿轮式液压供油输送泵结构

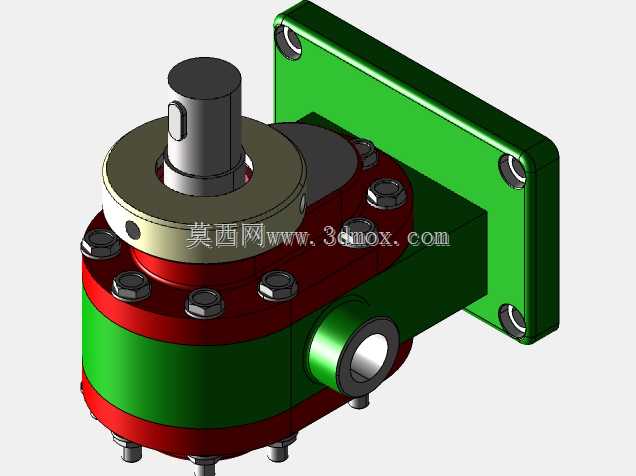

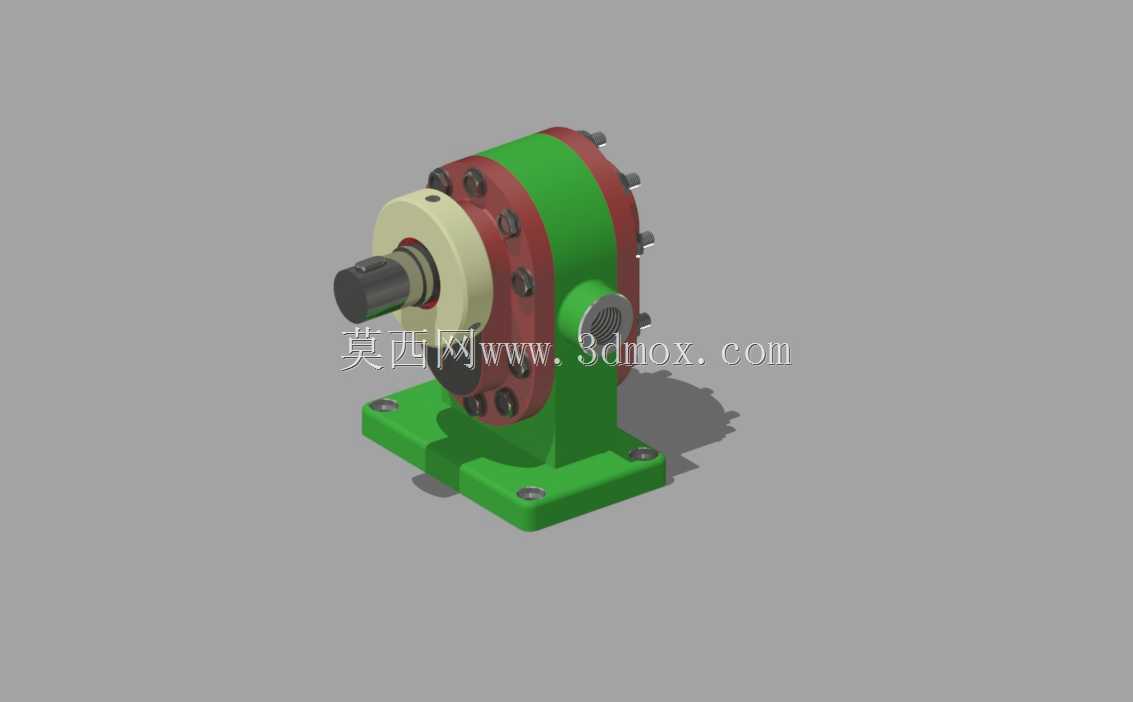

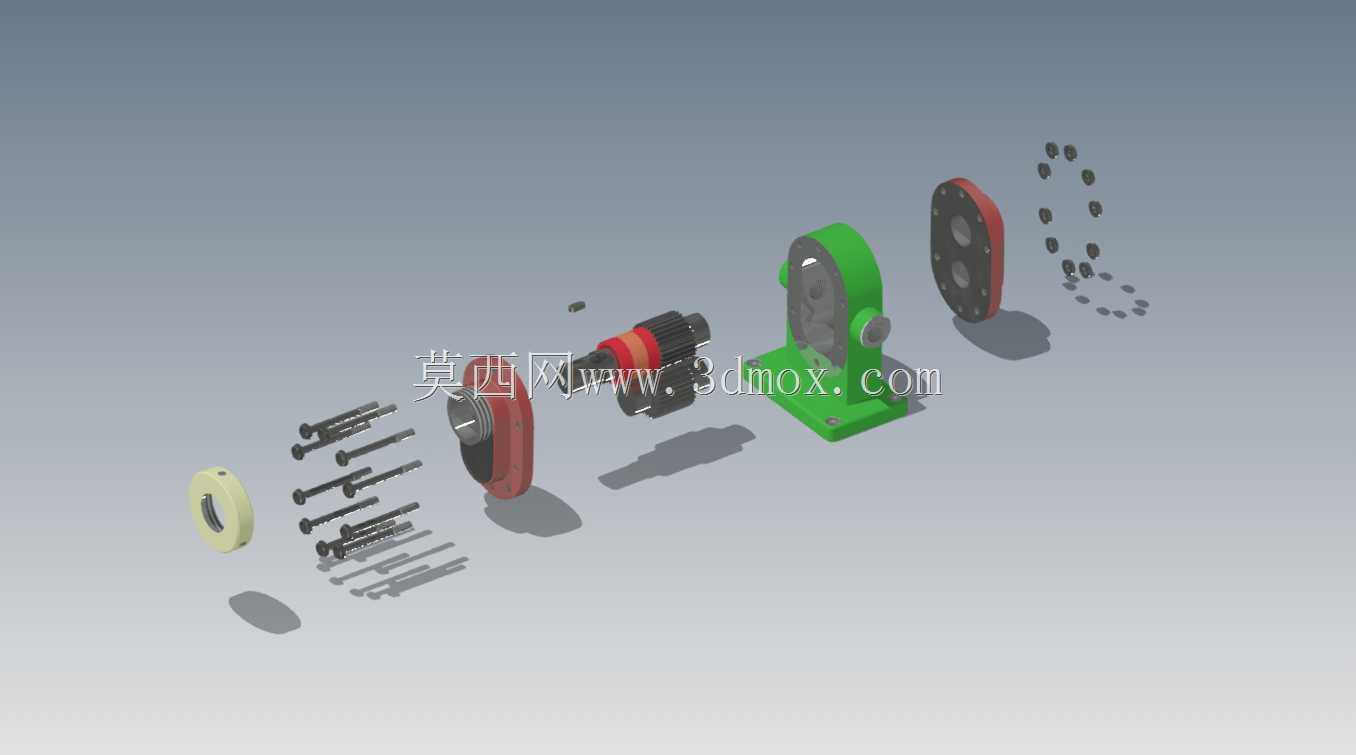

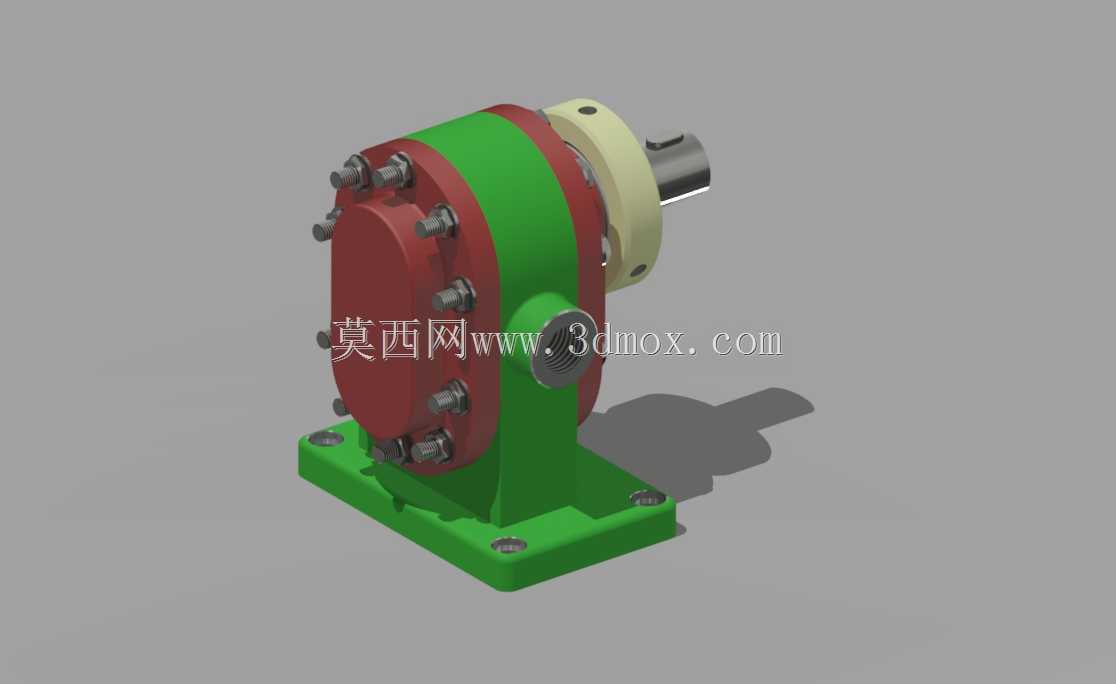

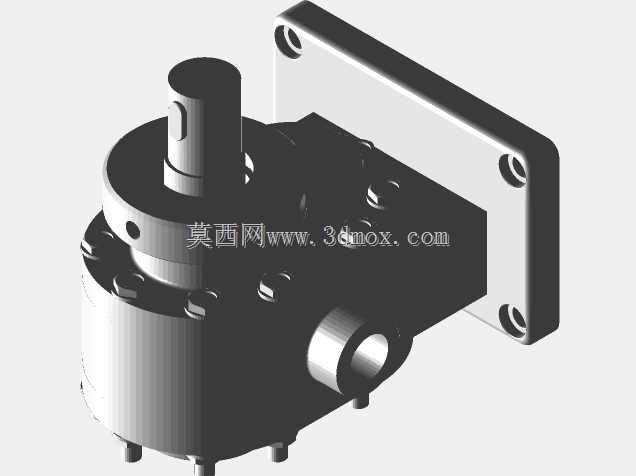

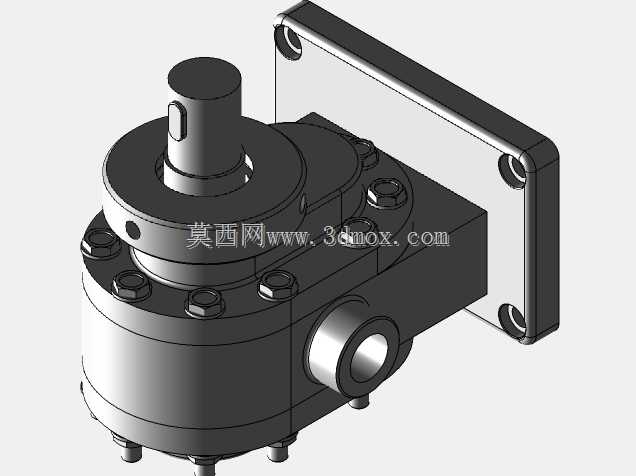

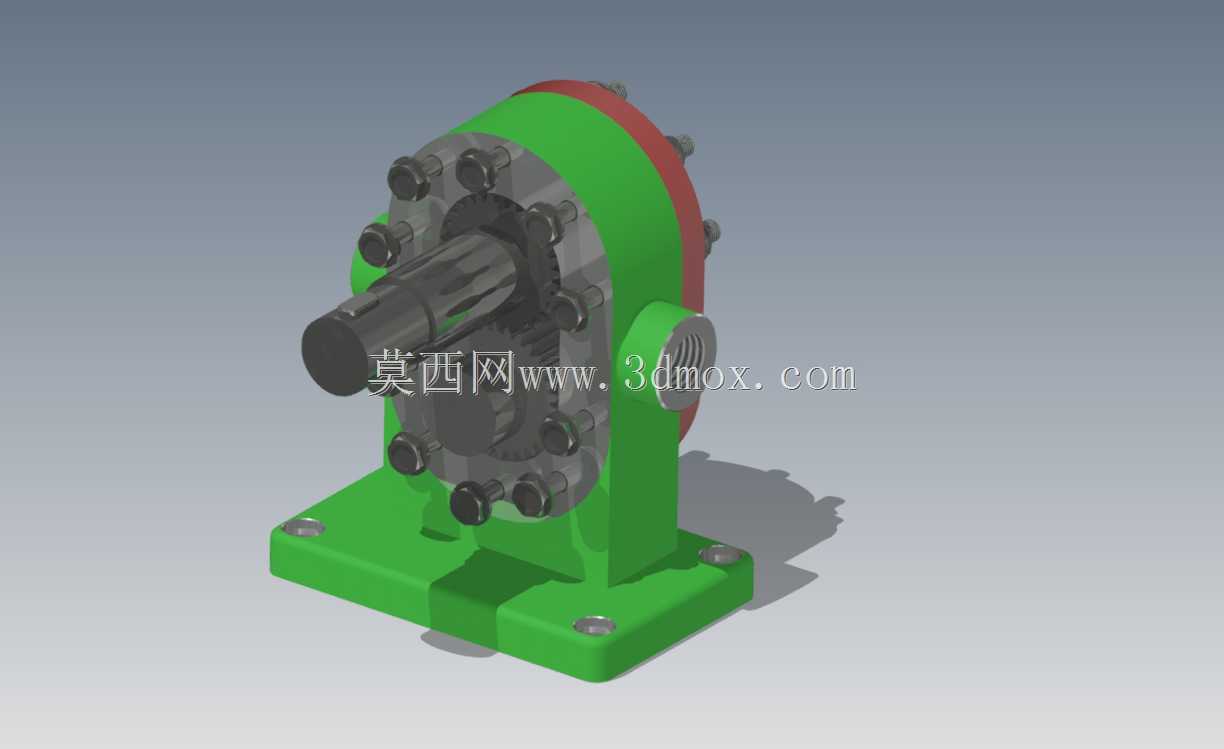

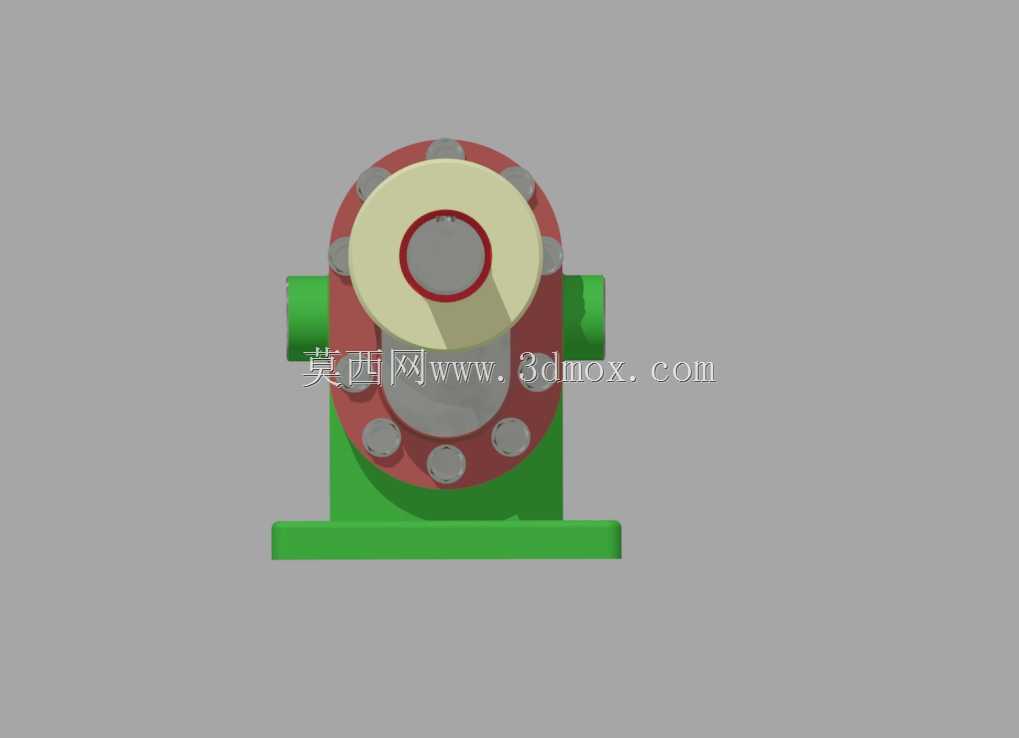

　　在机床液压站、小型工程机械液压回路、润滑系统集中供油单元这类场景里，这类外啮合齿轮泵的出镜率一直很高，它依靠一对参数匹配的渐开线圆柱齿轮在泵腔内部的啮合转动，在吸油侧形成密闭容积逐步增大的负压区完成油液吸入，随着齿轮转动将齿槽内裹挟的油液带到压油侧，啮合过程中齿间密闭容积逐步缩小，就把油液以稳定的压力压入供油回路，相比叶片泵、柱塞泵，它的结构冗余度低，对油液清洁度的耐受度更好，在中低压工况下的运行稳定性更突出，日常维护的拆解难度也更低。从结构设计逻辑来看，整个泵体采用分体式三段拼接结构，前端盖、泵腔壳体、后端盖通过沿周向均匀布置的内六角螺栓完成锁紧，这种布局的好处是加工时可以分别对三个部件的配合面做精磨处理，

　　保证结合面的平面度控制在0.02mm以内，避免运行过程中出现内泄漏过大导致的容积效率下降；齿轮组件的主动轴伸出端设置了多层组合密封结构，外侧是防尘圈阻挡外界粉尘铁屑进入轴封位置，中间是耐油橡胶骨架油封阻止泵内压力油沿轴向外泄，内侧设置了轴套对主动轴做径向支撑，抵消齿轮啮合过程中产生的径向力，避免轴端出现偏磨导致密封提前失效。底部的安装底座和泵腔壳体做了一体化铸造成型，底座上开有四个对称布置的沉头安装孔，安装时可以通过螺栓直接固定在设备的安装基板上，安装面的平面度要求不低于Ra3.2，避免锁紧螺栓时泵体出现变形导致齿轮副卡滞；进油口和出油口分别布置在泵体的侧方，两个油口的轴线保持垂直布局，接口采用标准管螺纹设计，

　　方便现场布管时直接对接标准液压管路，不需要额外做转接接头。设计时齿轮副的齿侧间隙控制在0.03-0.05mm之间，间隙太小会导致齿轮转动时出现齿面咬合磨损，间隙过大会造成压油侧的油液回流到吸油侧，降低泵的实际供油效率；齿轮两端面和前后端盖之间的轴向间隙通过加工公差配合控制在0.02-0.04mm，这个间隙范围既可以保证齿轮转动时不会和端盖端面产生摩擦，又能把轴向泄漏量控制在允许范围内。泵体外部的加强筋沿着螺栓安装孔的位置做了放射状布置，既可以降低铸件的壁厚减少整体重量，又能保证泵体在额定压力下不会出现壳体变形，毕竟泵在运行时压油侧会持续产生周期性的压力脉动，足够的壳体刚度可以避免压力波动带来的结构共振，降低运行时的振动噪音。

　　实际选型匹配时，要注意这个泵的额定转速范围和驱动电机的输出转速匹配，主动轴的轴伸尺寸要和联轴器的内孔参数匹配，安装时要保证泵轴和电机轴的同轴度误差控制在0.1mm以内，避免联轴器偏载带来的额外径向力损坏轴封和轴承；油口的通径要和系统管路的通径保持一致，避免通径突变带来的局部压力损失，吸油管路的长度要尽量缩短，减少吸油阻力避免出现吸空导致的气蚀问题，影响泵的使用寿命。这类齿轮泵的结构没有复杂的配流机构，零件总数少，加工工序相对简单，适合批量生产，在润滑系统、低压液压传动系统、燃油输送场景里都能适配，建模时还原了所有的装配细节，包括螺栓的沉头结构、密封槽的位置、底座安装孔的倒角、齿轮的齿形参数，不管是做液压系统的装配仿真，还是做设备的原理演示，都可以直接调用，不需要再做额外的结构补全。
