家用自吸式卡多皮泵结构设计

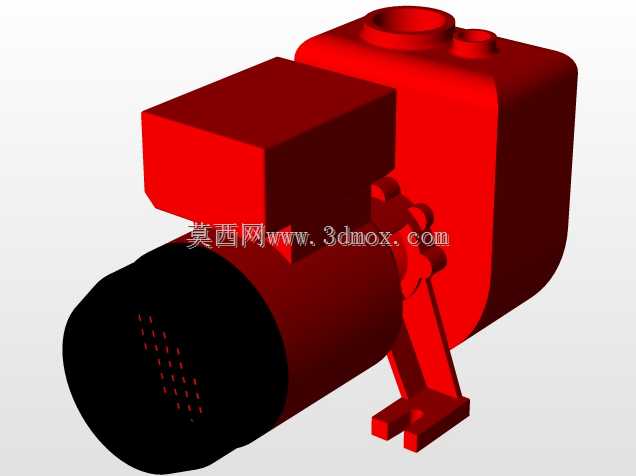

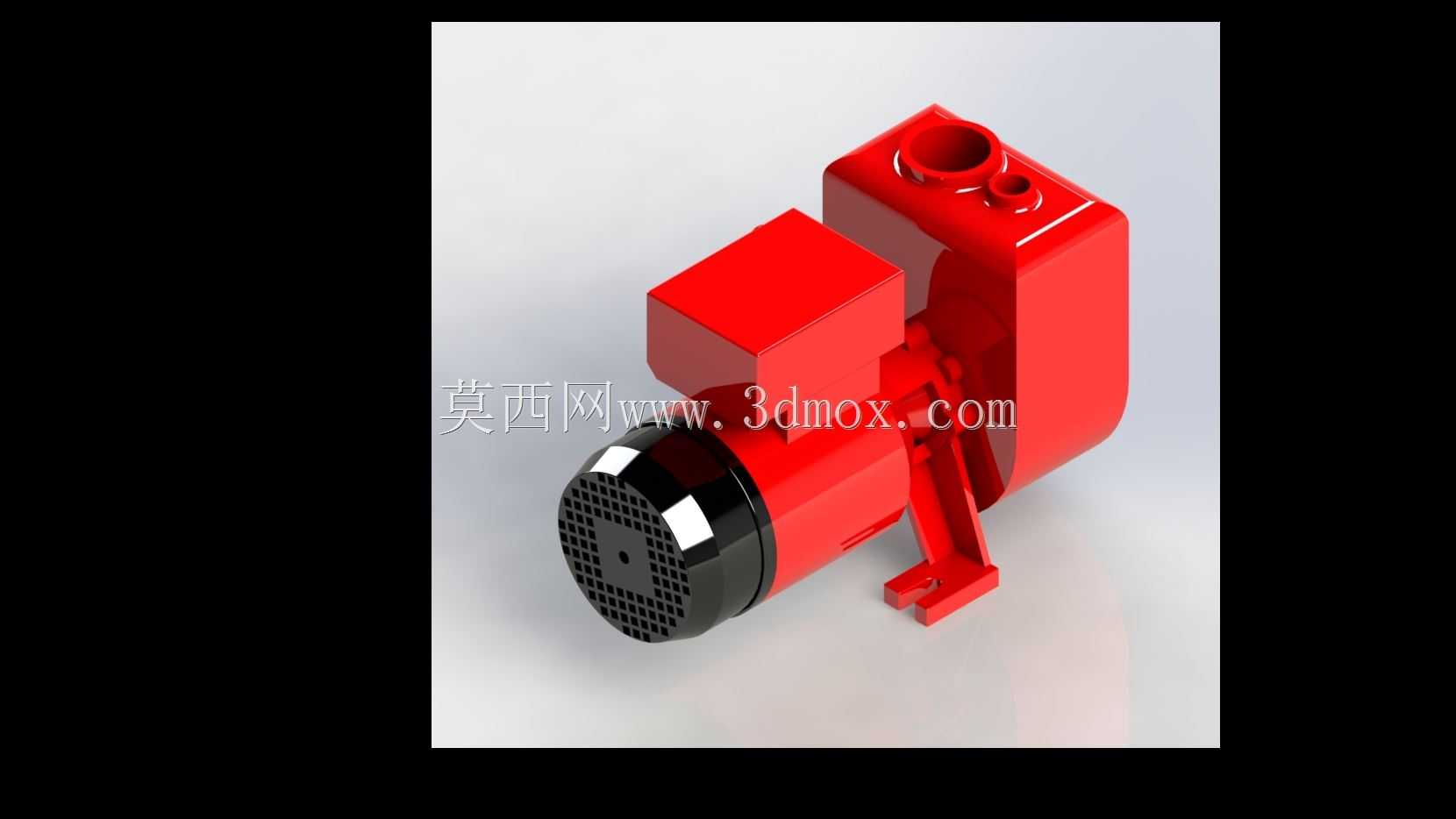

　　这款自吸式泵体的三维结构设计，首先要匹配民用给排水、小型农用取水、家庭供水增压这类常见的应用场景，在做结构排布的时候，首先要考虑的是安装空间的适配性，整体采用卧式安装布局，泵头与驱动端同轴排布，底部预留的安装支脚做了带安装孔的凸台设计，支脚的加强筋直接延伸到泵壳主体，避免长期运行震动导致支脚开裂。从功能结构来看，进水端设置在泵头前端的轴向位置，出水端布置在泵腔顶部的径向接口，这种接口排布方式可以减少管路弯折带来的流阻损失，泵腔上方预留的注水螺塞位置，是自吸泵首次启动前加注引水的结构，不用在管路额外加装引水装置，适配没有底阀的简易取水场景。做三维建模的时候，泵壳的壁厚做了均匀化处理，转角位置全部做了圆角过渡，

　　避免铸造或者注塑生产的时候出现应力集中，也能减少流体在泵腔内部的涡流损耗，驱动端的接线盒做了方形凸起结构，和电机端盖做了一体化的连接筋，既可以保护接线端子，也能提升整体结构的刚性，不用额外做接线盒的固定支架。安装边界方面，底部两个支脚的安装孔中心距做了标准化适配，匹配市面上常见的家用泵安装基座尺寸，不用额外打孔改造基座，整体的重心落在两个支脚的中心连线位置，运行的时候不会出现偏载震动，泵体的总长度控制在适配小型安装空间的范围，不管是家庭卫生间的管道增压，还是庭院取水、小型菜地灌溉的场景，都能直接安装固定。从流体结构的设计思路来看，泵腔的容积做了优化，自吸高度可以满足常规的民用取水需求，不用额外加装引水泵，叶轮腔的流道做了顺滑过渡，

　　减少水力损失，电机和泵腔之间的密封腔预留了机械密封的安装位置，避免长期运行出现漏水问题，接线盒的出线口做了防水结构的预留，适配户外露天安装的防雨需求，不用额外加装防水罩。在细节结构上，泵壳顶部的小接口是排气螺塞的安装位，首次启动的时候可以排出泵腔内的空气，快速完成自吸过程，支脚的安装孔做了沉台设计，固定螺栓的头部不会突出支脚平面，安装的时候可以让泵体完全贴合基座，减少运行震动带来的噪音，电机端的散热筋沿着轴向排布，和泵体的安装方向平行，自然通风的时候可以顺着散热筋带走电机运行产生的热量，不用额外加装散热风扇的导流罩。这款泵的结构设计没有冗余的部件，所有的外部凸起结构都做了圆角处理，避免安装和搬运的时候划伤操作人员，

　　整体的外部轮廓规整，不管是壁挂安装还是基座落地安装都能适配，流体过流部分的内壁做了等壁厚设计，生产的时候脱模或者铸造的难度更低，也能保证批量生产的尺寸一致性，密封位置的配合公差做了合理预留，既可以保证密封件的压缩量合适，也不会出现装配困难的问题。在选型适配的时候，这款泵的接口尺寸匹配常规的民用给排水管径，不用额外做变径接头，减少管路的连接点，也就降低了漏水的概率，整体重量控制在单人可以搬运安装的范围，不需要吊装设备，家庭用户自己就可以完成安装调试，日常维护的时候，只需要拆开泵腔的端盖就可以清理叶轮处的杂物，不用完全拆解整个泵体，维护难度很低。
