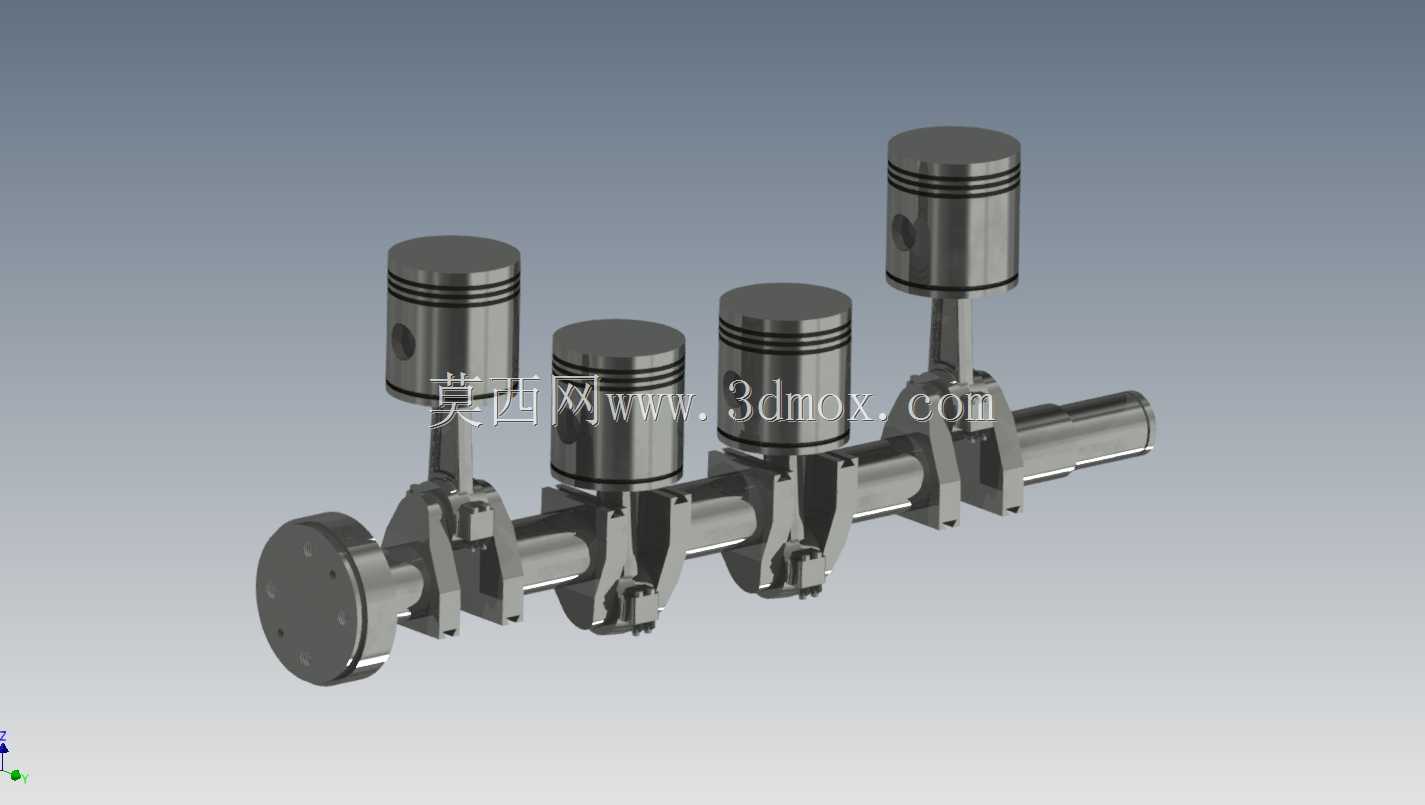

直列四缸发动机曲柄连杆传动结构

　　这套曲柄连杆结构是内燃机动力转换的核心执行单元，日常在小排量乘用车、通用小型发电机组、农用动力机械的动力舱内都能见到它的身影，核心作用是把活塞承受的燃气爆发压力转化为曲轴的旋转扭矩，向外输出动力的同时驱动配气机构、冷却水泵、机油泵等发动机附属组件完成协同运转。从结构设计逻辑来看，整套组件采用直列四缸的排布方式，四个活塞沿曲轴轴向等距布置，相邻气缸的曲柄销互成180度相位差，这种排布能让四个气缸的做功行程均匀错开，一阶往复惯性力可以通过曲轴自身的平衡块实现完全抵消，运转时的整机振动幅度控制在较低水平，不需要额外加装复杂的平衡轴结构就能满足民用动力设备的NVH要求。活塞部分采用了三道环槽的设计，

　　顶部两道环槽安装气环用来密封燃烧室的高压燃气，避免压缩、做功行程的气体下窜到曲轴箱，最下方的环槽安装油环，用来刮除气缸壁上多余的润滑油，防止机油窜入燃烧室参与燃烧造成积碳。活塞销采用全浮式安装设计，工作状态下活塞销可以在活塞销座孔和连杆小头衬套孔内自由转动，配合表面的压力油膜能大幅降低接触面的磨损速率，延长组件的大修间隔周期。连杆部分采用了工字形截面的锻钢结构，杆身从大头到小头平滑过渡，既保证了往复运动和承压状态下的结构强度，又尽可能降低了自身的往复运动质量，减少高速运转时的惯性载荷。连杆大头采用剖分式设计，通过连杆螺栓和连杆盖紧固在曲轴的曲柄销上，轴瓦表面的油槽和曲轴内部的油道连通，压力机油可以持续输送到摩擦面形成润滑膜，

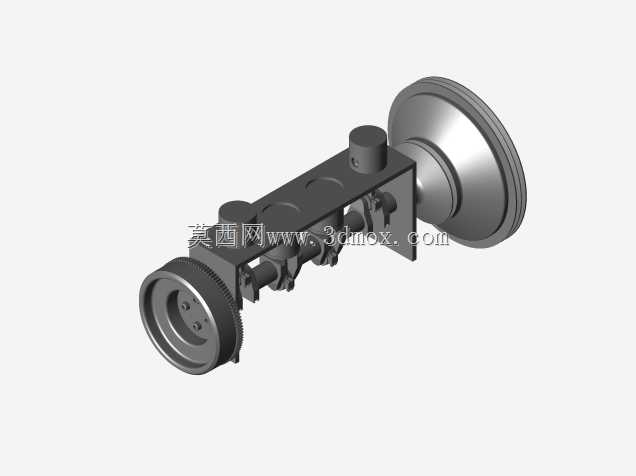

　　避免干摩擦造成的烧瓦、抱轴故障。曲轴部分采用整体式锻造结构，四个曲柄销、五个主轴颈和前后端轴颈一体成型，每个曲柄臂上都集成了平衡块，用来抵消活塞连杆组往复运动和曲轴旋转产生的不平衡力矩。主轴颈的直径大于曲柄销直径，能提升曲轴的整体抗弯刚度，降低高转速下的曲轴挠曲变形量，避免轴颈和轴瓦之间出现偏磨。前端轴颈预留了皮带轮、正时齿轮的安装位，后端带有法兰盘用来固定飞轮，飞轮的转动惯量可以储存做功行程的部分能量，带动曲轴连杆组件顺利越过排气、进气、压缩三个非做功行程，保证曲轴运转的平顺性。从安装边界来看，整套结构的轴向总长度适配常规1.3-1.6L排量直列四缸发动机的缸体中心距要求，活塞直径和常规民用小排量发动机的缸径匹配，

　　曲轴主轴颈的尺寸和主流的缸体主轴承座孔位完全适配，不需要额外修改缸体结构就能完成装配。安装时需要注意活塞的朝前标记和曲轴的正时标记对齐，保证配气相位和点火正时的准确性，连杆螺栓需要按照规定的扭矩和转角分多次拧紧，避免预紧力不足造成连杆松脱，或是预紧力过大造成螺栓塑性变形断裂。在实际工作过程中，每个工作循环里活塞会在气缸内完成上下两次往复运动，对应曲轴旋转两圈，依次完成进气、压缩、做功、排气四个行程，四个气缸交替做功，让曲轴可以持续输出稳定的旋转动力。这套结构的设计冗余度较高，在常规的维护保养条件下可以满足数十万次的循环工作要求，广泛适配各类需要将往复直线运动转化为旋转动力输出的机械场景，除了内燃机之外，经过小幅修改也可以用在柱塞泵、往复式压缩机等设备上，作为动力转换的核心结构使用。
