带安装支座法兰式三通管路连接件

　　这类带安装支座的法兰式三通管路构件，常应用在工业流体输送管网、工艺管线分支节点、小型设备介质接驳点位中，承担管路分流、合流的核心作用，同时自带的安装支座可直接完成构件与安装基面的固定，无需额外配置管架支撑，能有效缩减管线安装的配套零件数量，降低现场装配的施工复杂度。从实际工况适配来看，这类构件可适配低压清水、常规工业流体、低压气体等介质的输送场景，法兰连接的形式可保证管路接驳处的密封可靠性，也便于后期管线维护时的拆卸作业，相比焊接式三通，法兰连接的形式不会在现场产生焊接应力，也无需做焊后探伤、防腐补涂等工序，更适合在预制化装配的管线系统中使用。

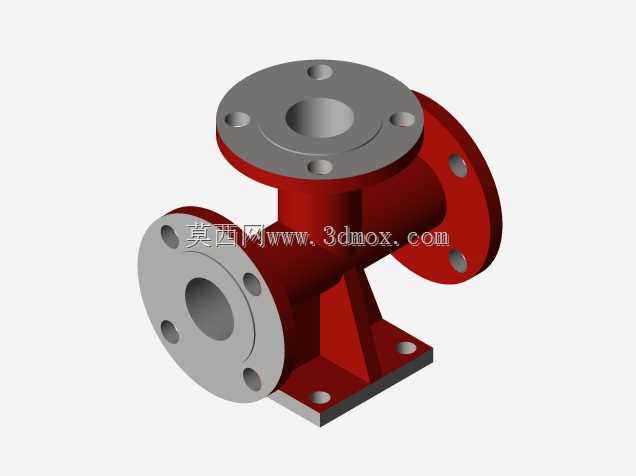

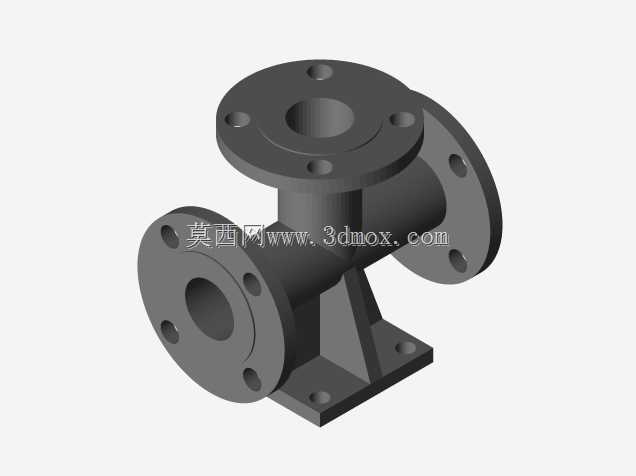

　　从结构设计逻辑来看，三个通径一致的法兰接口呈T型排布，其中两个接口处于同一水平轴线，作为管线的直通通道，第三个接口垂直于水平轴线，作为分支管路的接驳端，这种排布方式可保证直通方向的介质流阻处于较低水平，分支方向的介质流向转折平缓，不会出现过大的局部压损。构件上部的安装支座采用三角筋板与主管体焊接为整体结构，支座上预留两个螺栓安装孔，可直接通过膨胀螺栓或机牙螺栓固定在墙面、设备机架、管廊支架的安装基面上，筋板的排布方向同时兼顾垂直承重与水平方向的管线推力承载，可避免管路运行过程中因介质冲击、管线振动导致的构件移位问题。法兰盘的密封面采用突面结构，适配常规橡胶垫片、四氟垫片的密封要求，法兰盘上的螺栓孔采用跨中排布，可保证螺栓锁紧时的受力均匀，避免密封面受力不均导致的介质渗漏问题。

　　从安装边界与尺寸适配角度来看，这类构件的三个法兰接口的端面间距、法兰盘外径、螺栓孔中心距均匹配同通径的通用法兰标准，可直接与同规格的法兰阀门、法兰管道、法兰式仪表直接接驳，无需额外加工转换接头。安装支座的安装孔中心距、支座底面与主管轴线的高度差经过精准校核，安装后可保证水平方向的两个法兰接口处于同一水平轴线，垂直方向的分支接口轴线与安装基面保持垂直，不会出现管线强行对口产生的装配应力。构件的整体外形轮廓在建模时已预留足够的螺栓操作空间，法兰盘外侧到支座筋板的距离可满足普通扳手的操作空间要求，现场安装时无需额外预留过大的安装空位，可有效压缩管线布置的占用空间。

　　从建模细节来看，模型完整还原了构件的所有结构细节，包括法兰盘上的螺栓孔、密封面止口、支座的安装孔、筋板的焊接倒角、管体与法兰连接的过渡圆角，所有结构的尺寸比例均符合实际工程构件的加工要求，没有出现结构干涉、壁厚不均的问题。管体部分的壁厚均匀，可满足低压管路的承压要求，筋板的厚度与主管壁厚匹配，可保证支座的承载强度，不会出现支座受力变形的问题。模型的结构拆分逻辑清晰，可直接用于管线布置的干涉检查、安装流程模拟，也可导出为工程图纸用于构件的加工生产参考。在实际管线设计选型时，这类带安装支座的三通构件尤其适合在管线架空布置、设备旁就近分支的场景中使用，可省去单独设计管架的流程，提升管线设计的标准化程度，也能减少现场安装的非标加工作业量，保证管线安装的一致性与可靠性。
