尖锥式流体探测什叶派传感探头结构

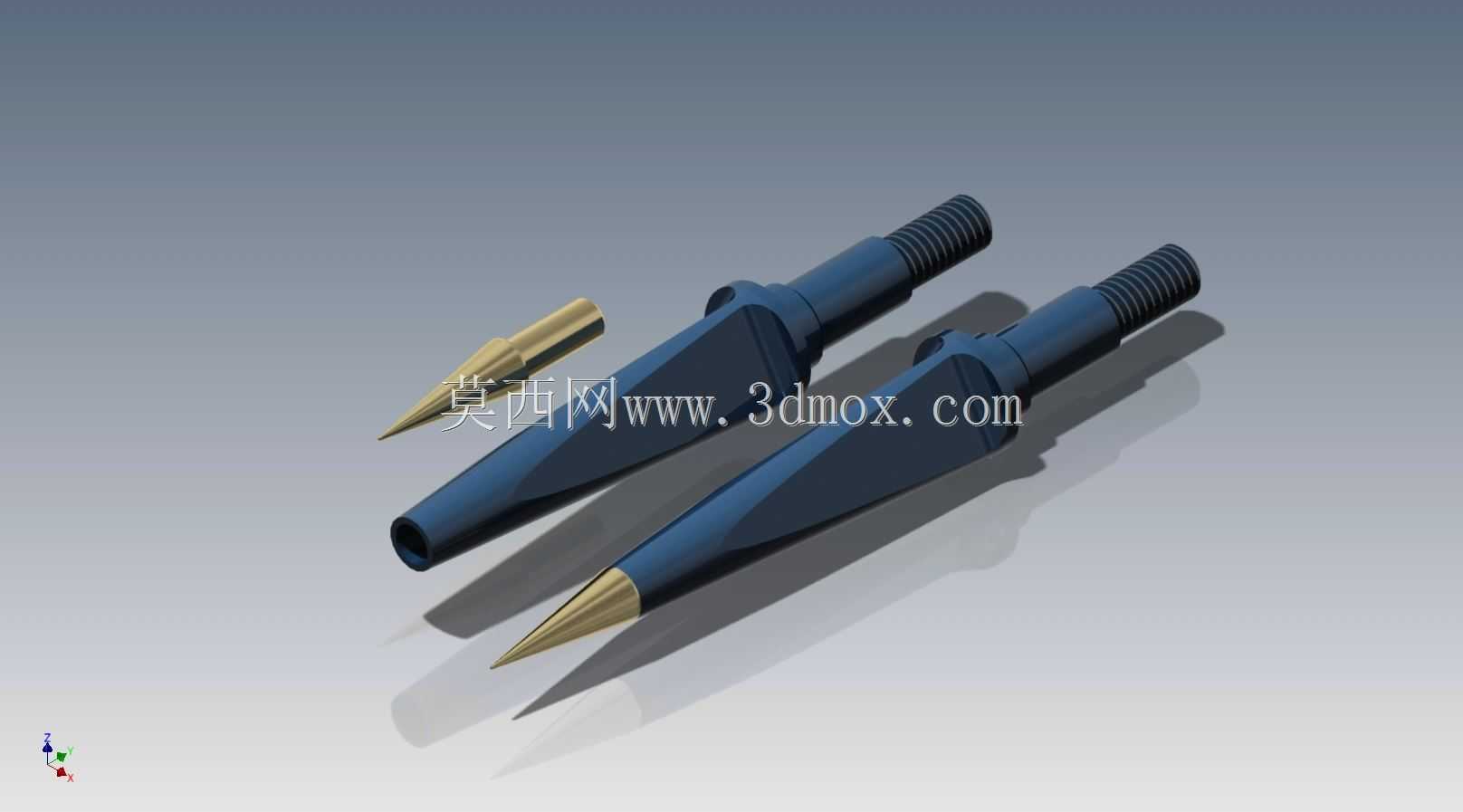

　　这类尖锥构型的探测部件，多应用在流体管路的介质参数采集场景中，比如液压系统的压力脉动拾取、气动回路的流速探测点位，或是小口径管路内的介质温度、密度参数采样，尖锥端头的设计首先考虑的是降低探入管路后对流体流态的干扰，避免在探头后方形成大范围紊流影响采集精度，同时尖锐的端头可以在带压安装工况下，顺着安装孔的导向顺利探入管路内部，不需要额外做扩孔处理，适配小通径管路的狭小安装空间。从结构设计逻辑来看，整体采用分段式构型，尾部的外螺纹段是标准安装接口，匹配常规的管路传感器安装座螺纹规格，安装时可以通过螺纹旋入深度调整探头探入管路的深度，适配不同通径的管路安装需求，螺纹段和锥段之间的轴肩是安装定位面，旋紧时轴肩贴合安装座端面，

　　配合密封垫圈就能实现带压工况下的密封，不需要额外设计密封结构，降低安装复杂度。中间的锥段主体做了等锥度收窄设计，锥度参数经过流场仿真验证，在保证自身结构强度的前提下，尽可能减小迎流面的投影面积，降低流体对探头的冲击载荷，避免长期受流体冲刷产生结构共振，影响采集信号的稳定性。前端的金属端头采用和主体不同的材质，主体段多采用工程塑料或是轻质合金做结构承载，前端接触介质的端头采用高耐磨、高导热的金属材质，一方面是耐磨性能更好，长期受流体中杂质冲刷不会出现端头磨损变形，保证探测端的位置精度，另一方面金属材质的导热、导压性能更优，能更快感知介质参数变化，提升采集响应速度。从安装边界来看，尾部螺纹段的长度预留了足够的调节余量，

　　适配不同壁厚的管路安装座，整体最大外径控制在小尺寸范围，安装时只需要在管路外壁开对应规格的螺纹孔即可完成安装，不需要对管路做截断处理，适合现有设备的后期加装改造。两个配对的探头结构完全一致，可成对安装在管路的对侧点位，实现差分式参数采集，比如对流场的上下游压力差、流速差进行同步采集，抵消共模干扰带来的采集误差。在结构细节上，锥段和金属端头的连接采用过盈压装配合，压装位置做了定位止口，保证端头和锥段的同轴度，避免出现端头偏斜导致的流场扰动不对称问题，同时压装接缝处做了密封胶填充，防止带压工况下介质渗入探头内部损坏内部传感元件。尾部螺纹段的末端做了倒角处理，方便安装时旋入安装座，也避免螺纹起始端的毛刺划伤安装座的螺纹孔，提升安装顺畅度。

　　这类探头的实际使用场景中，还需要考虑流体的流向适配，尖锥端头正对流体来流方向时，流场干扰最小，采集精度最高，因此安装座上通常会做流向标识，安装时对准标识即可保证探头处于最佳工作姿态。从结构强度校核角度，锥段的壁厚经过受力计算，在额定工作压力下不会出现形变，金属端头的连接强度能承受最高流速下的流体冲击载荷，不会出现端头脱落的情况，长期工作的结构可靠性有足够的设计冗余。
