贝顿款气流整流罩结构设计方案

　　在气体传感检测、流体参数采集类设备的进气端配套设计中，整流结构的性能直接决定了检测数据的稳定性与响应速度，这款贝顿结构的整流罩正是针对这类场景开发的配套功能部件。不同于普通的进气防护件，该整流罩在设计之初就充分考虑了进气端的流场紊乱问题——野外或工业现场的气流往往存在紊流、旋流，直接冲击传感元件会导致检测值出现无规律波动，甚至让元件长期受不均匀气流冲蚀出现提前损耗，因此整流结构的核心作用，就是在进气路径上完成气流的梳理匀化，让进入传感腔的气流保持层流状态，流速均匀稳定。

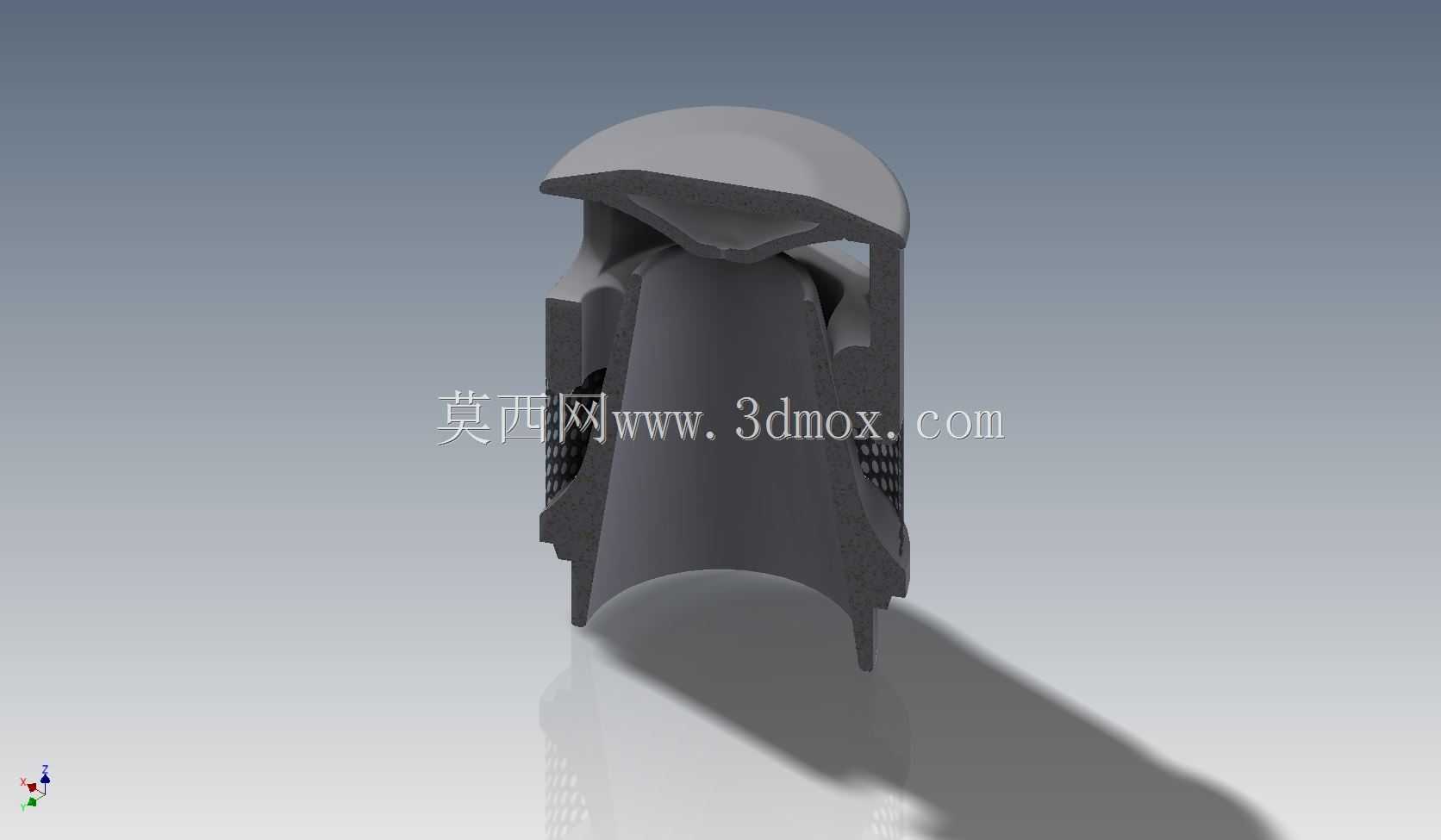

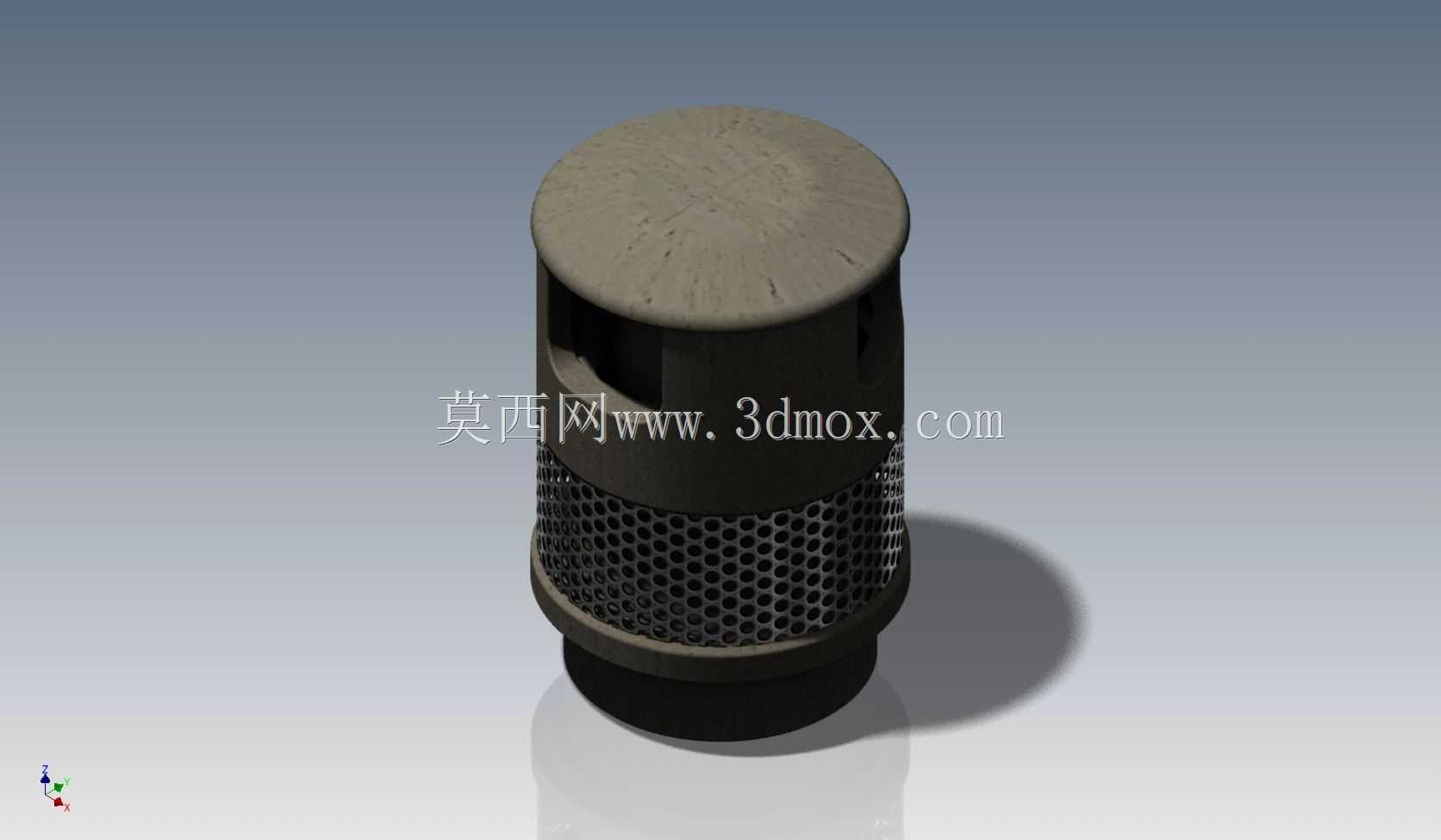

　　从结构设计逻辑来看，这款整流罩采用三段式功能分区设计，顶部的封闭端盖采用微弧面造型，并非简单的平面封堵，这个弧度是经过流场仿真反复调整的，能够让正面冲击端盖的气流沿弧面均匀向四周分流，避免气流在端盖下方形成局部涡流区。端盖下方的周向开设对称的矩形进气槽，槽口的宽度、开设高度都经过匹配计算，既保证足够的进气通流面积，又能对大粒径的飞溅杂物、絮状纤维形成第一道物理阻挡，避免这类杂物直接进入内部滤网层造成快速堵塞。中段的蜂窝网状结构是核心整流+过滤单元，采用六边形蜂窝孔阵列排布，这种孔型的优势在于每个孔道都是独立的导流通道，气流穿过网面时会被分割成多股细小的均匀流束，不同方向的紊流在穿过孔道的过程中会被孔壁约束，逐步调整为轴向流动的均匀流态，同时网面的孔径尺寸匹配常规传感设备的防护等级要求，能够拦截空气中的粉尘、砂粒等固态杂质，避免杂质进入传感核心腔室污染敏感元件。底部的连接段采用阶梯轴式结构，设置了环形定位台阶，安装时台阶面可以与传感设备的进气端端面紧密贴合，保证连接位置的密封性，避免未经过整流过滤的气流从装配缝隙处窜入检测腔，影响整流效果。

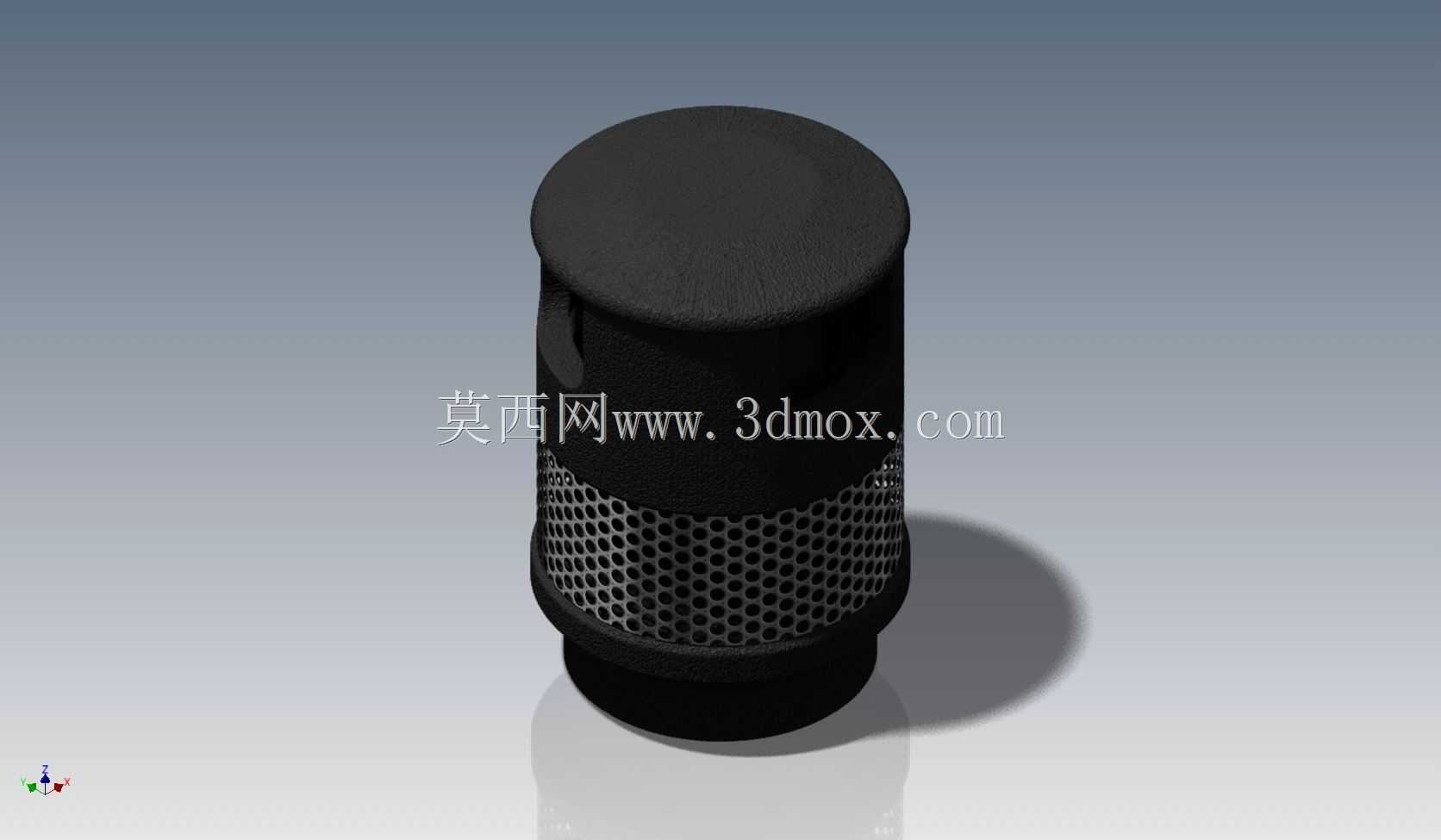

　　从实际安装适配的角度，这款整流罩的整体外形为圆柱式结构，最大外径尺寸控制在适配常规工业传感探头的安装范围内，整体轴向高度不会超出探头安装后的外部边界，不会额外占用过多安装空间，适合在管道旁通安装、开放空间点位检测等多种场景下配套使用。在户外气象监测场景中，这类整流罩可以配套风速、气体成分类传感器使用，能够降低自然风阵风、旋流对检测数据的干扰，同时网状结构可以阻挡落叶、虫类等异物进入探头；在工业过程检测场景中，比如管道内气体成分、压力检测的旁通取样端，整流罩可以匀化取样气流的流速，避免管道内高速紊流直接冲击传感膜片，延长元件使用寿命，同时过滤掉工艺气体中携带的固体颗粒杂质，降低探头的维护频次。

　　设计过程中针对不同应用场景的需求，对结构细节做了适配性优化：网面的厚度经过反复验证，既保证足够的结构强度，在常规安装、维护触碰下不会出现变形塌陷，又不会因为孔道过长造成过大的进气阻力，导致气流响应速度变慢；端盖与网体、连接段的衔接位置都做了圆弧过渡处理，没有尖锐的直角棱边，一方面可以避免安装维护过程中划伤操作人员，另一方面能够减少气流在结构棱角位置产生的局部涡流，进一步提升整流效果。连接段的外径尺寸采用通用的传感探头安装接口规格，可以直接与多数常规型号的传感探头进气端适配，不需要额外加工转接件，降低现场安装的适配成本。另外，整体结构采用对称式设计，没有方向识别要求，现场安装时不需要调整周向角度，任意角度安装都能保证四周进气的均匀性，大幅降低现场施工的操作难度，也避免因为安装角度偏差导致的进气不均问题。在长期使用的可靠性方面，网状结构的开孔率经过计算，在保证拦截效率的前提下预留了足够的通流冗余，即使表面附着部分粉尘，也不会在短时间内造成进气阻力大幅上升，延长维护周期，减少现场运维的工作量。
