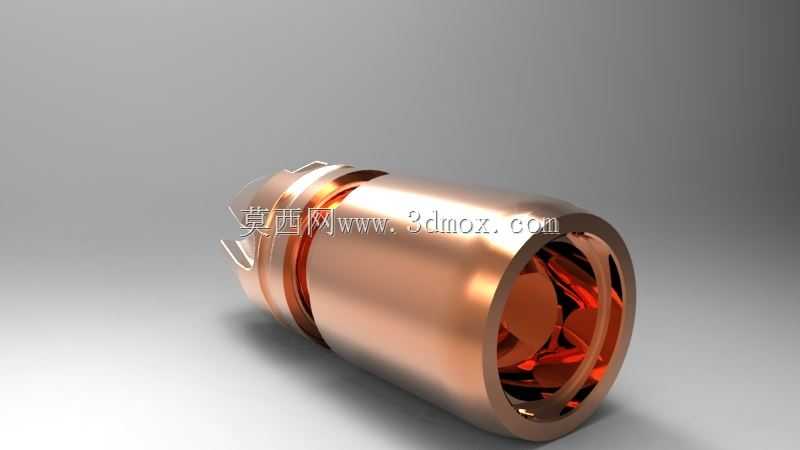

铜质开槽式传感探测端头结构设计

　　在工业自动化检测、流体管路参数监测、精密设备位移反馈这类场景里，传感端头的结构合理性直接决定了检测信号的稳定性与长期服役可靠性，这款铜质开槽式探测端头，就是针对小空间嵌入式安装的检测需求做的结构优化设计。从实际使用场景来看，这类端头常被嵌入到液压阀块、气动回路节点、精密工装的定位基准面旁，用来感知接触压力、介质温度或者部件到位状态，铜质基体的选择一方面是利用铜材优良的导热、导电特性适配电信号传输需求，另一方面铜材的自润滑属性也能减少反复插拔、接触过程中的磨损量，比普通钢制端头在频繁接触的工况下有更长的免维护周期。

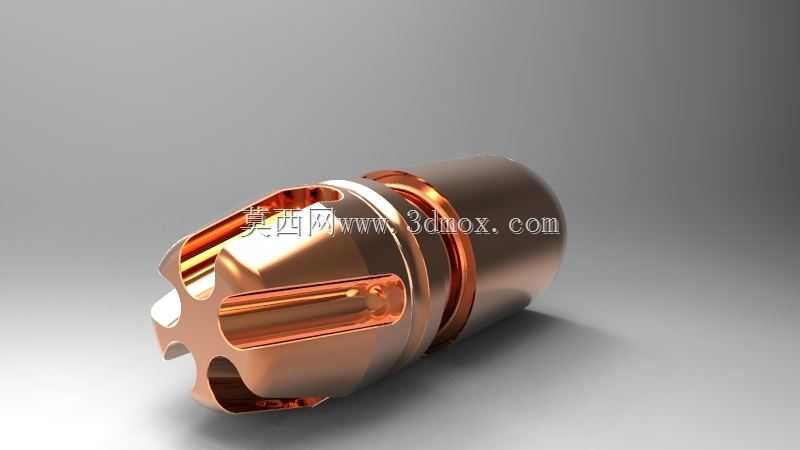

　　设计过程中最先敲定的是端头的开槽结构，端部均匀分布的四个通槽不是装饰性结构，每个槽的宽度、深度都经过受力校核：当端头接触被测物体时，开槽形成的弹性瓣会产生均匀的径向微变形，既可以保证端面和被测面的充分贴合，避免硬接触带来的接触面压溃问题，又能让内部的感应元件始终处于稳定的预紧受力状态，不会因为安装同轴度误差出现信号跳变。槽与槽之间的凸棱做了R角过渡，没有尖锐棱角，一方面是安装过程中不会刮伤安装孔的内壁，另一方面也能减少应力集中，避免端头在反复受挤压的过程中出现瓣根断裂的问题。

　　从安装边界来看，这款端头的柱身部分做了两级阶梯结构，靠近端部的大直径段是配合定位段，和安装孔采用H7/h6的间隙配合，安装时可以直接推入预设的安装孔内，不需要额外做导向结构，柱身的环形凹槽是用来安装密封胶圈的，在有油气、切削液飞溅的工况下，胶圈可以填充配合间隙，避免杂质进入安装孔内部影响传感元件的性能。整体的轴向尺寸控制得比较紧凑，尾部的连接段直径更小，用来适配信号传输线缆的接驳，不会因为端头本身的长度占用过多的设备内部空间，在排布密集的阀组、多工位工装上面安装时，不会和相邻的管路、紧固件产生干涉。

　　实际做结构验证的时候，特意针对铜材的加工特性做了工艺优化，外圆面采用精车加工保证圆柱度，开槽部分采用铣削一次成型，避免二次装夹带来的槽位对称度误差，表面做了钝化处理，不会在潮湿工况下出现铜锈堆积影响接触精度。和市面上常见的一体式实心传感端头比，这种开槽弹性结构的接触适配性更强，哪怕被测面有0.1mm以内的平面度误差，也能通过弹性瓣的变形实现完全贴合，不会出现虚接触导致的信号丢失问题。在设备选型适配的时候，只需要确认安装孔的直径、深度和这款端头的配合段尺寸匹配，就可以直接替换使用，不需要对原有设备的安装结构做改动，不管是新设备的集成装配，还是老旧设备的传感部件升级，都能降低现场改造的工作量。另外铜质基体的抗磁干扰特性也让这款端头在靠近电机、电磁阀这类有电磁辐射的部件旁工作时，不会因为外界磁场干扰出现检测数值漂移，比铝合金材质的端头在复杂电磁环境下的信号稳定性更有优势。
