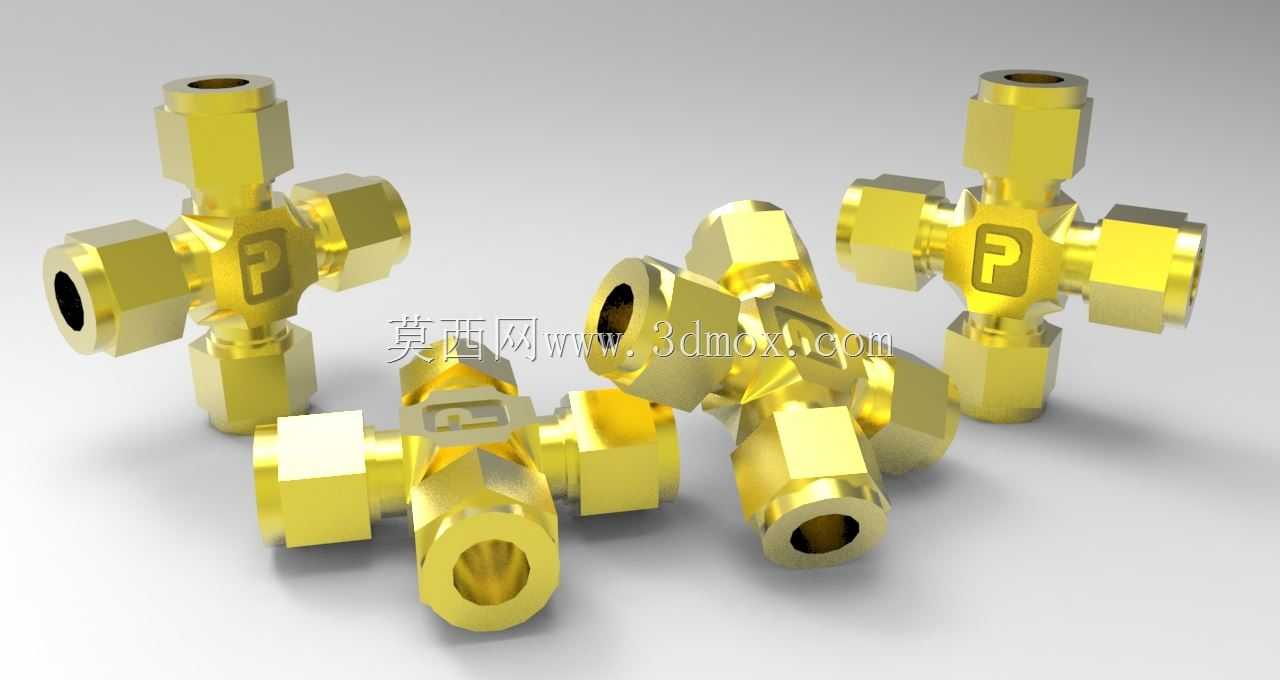

3/8英寸四通式气动管路连接接头

　　这类四通式管路接头，主要应用在气动控制回路、低压流体输送管路、实验室气路排布等场景中，作为多支路管路的分流汇流节点使用，能够在单节点上实现四个方向的管路对接，减少管路转接次数，降低因多接头串联带来的泄漏风险。从实际使用场景来看，在小型自动化设备的气路排布中，经常会遇到单路气源需要拆分给多个气动执行元件的情况，比如单组气源要同时给气缸、气动夹爪、真空发生器供气，这时候用这类四通接头就可以在紧凑的安装空间内完成气路分流，不需要额外布置多组三通接头拼接，能有效压缩气路排布的占用空间，也方便后期气路故障排查。

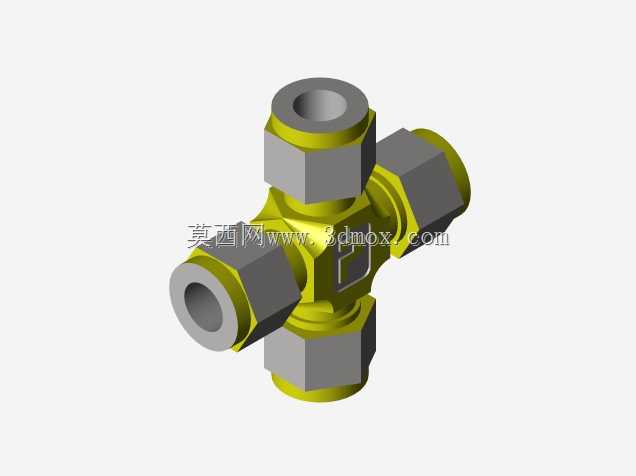

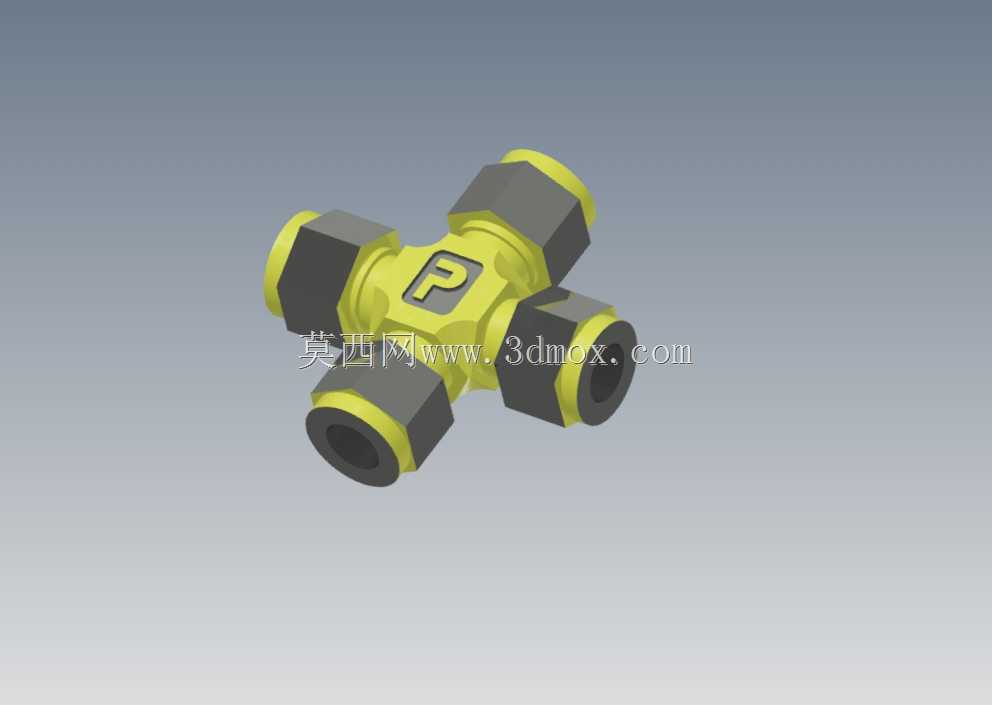

　　从功能特性上看，这款接头采用卡套式连接结构，对接3/8英寸外径的硬管或者软管都能实现可靠密封，接头本体的四个接口轴线处于同一平面且互相垂直，相邻接口之间的夹角为90度，能够适配正交排布的管路走向，避免管路出现强行弯折的情况。接头的中部做了加厚的六方结构，安装时可以用普通开口扳手直接夹持施力，不需要定制专用工装，拧紧过程中不会因为扳手打滑损伤接头表面，也能保证每个接口的拧紧力矩均匀，避免单侧力矩过大导致的本体变形。接头内部的流道做了等径设计，四个接口的通径保持一致，流体经过接头时不会出现通径突变带来的压损，对于低压气动回路来说，能够减少气源压力损失，保证末端执行元件的供气压力稳定。

　　从设计思路层面来说，这款接头在建模时优先保证了接口的同轴度要求，四个接口的轴线必须交汇于本体中心位置，偏差控制在0.05mm以内，否则安装时会出现管路别劲的情况，长期使用会在管路和接头的连接位置产生应力集中，容易出现管路断裂或者接头密封失效的问题。接头的外表面做了倒角处理，所有锐边都倒了0.2mm的圆角，一方面是避免安装时划伤操作人员，另一方面也能在插接管路时起到导向作用，方便管路快速对准接口，不会被锐边割伤软管表层。接头的密封面位置做了粗糙度控制，表面粗糙度达到Ra1.6，能够保证卡套压紧后和密封面完全贴合，不需要额外添加生料带或者密封胶就能实现无泄漏连接，后期维护拆装也更方便。

　　关于外形尺寸与安装边界，这款接头的整体外接圆直径控制在32mm以内，四个接口的外螺纹长度统一为8mm，安装时每个接口方向需要预留至少15mm的操作空间，方便扳手拧紧操作。接头本体的厚度为18mm，安装在设备面板或者型材支架上时，不会因为本体过厚和周边的其他元件产生干涉。在排布安装位置时，需要注意不要把接头布置在频繁振动的位置，如果必须布置在振动源附近，需要在接头和安装支架之间加装橡胶减震垫，避免长期振动导致接口松动。另外这款接头的工作压力范围在0-1.6MPa之间，适用介质为压缩空气、低压惰性气体，不能用于高压液压回路或者有腐蚀性的流体管路中，选型时需要根据实际管路的工作压力和介质类型匹配，避免超压使用导致接头损坏。

　　在实际建模过程中，这类接头的建模重点在于接口尺寸的准确性，必须严格匹配3/8英寸管路的连接尺寸，卡套槽的深度和宽度要符合通用卡套的尺寸标准，否则会出现卡套无法卡紧或者卡套装配不到位的问题。建模时还要注意内部流道的过渡圆角，流道交汇处不能出现直角尖边，否则流体经过时会产生紊流，带来不必要的噪音和压损。另外接头的六方夹持面的对边尺寸要符合标准扳手的尺寸系列，不能随意设计非标的对边尺寸，否则现场安装时找不到合适的扳手，会给装配工作带来麻烦。从装配适配性来看，这款接头可以和同规格的直通、三通接头搭配使用，组成不同分支数量的管路节点，也可以配合管堵使用，把其中一个接口封堵，作为三通接头使用，具备一定的适配灵活性，在小批量设备组装时，可以减少备件的种类，降低物料管理的成本。
