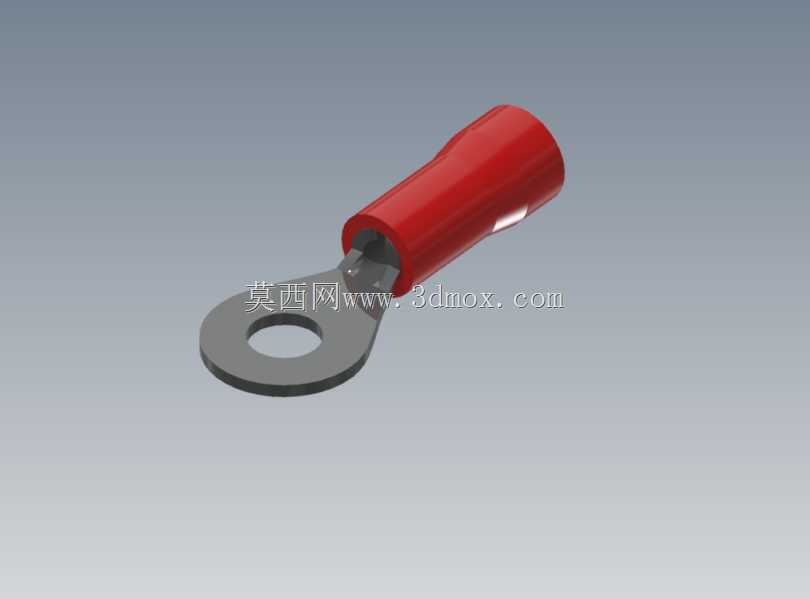

绝缘环形冷压接线端子结构设计

　　在低压电气柜布线、工业传感器接线、设备内部控制回路排布这类场景里，这类带绝缘护套的环形压接端子是出镜率极高的连接件，很多刚入行的结构工程师做布线设计时容易忽略端子的安装边界，最后现场装配时要么端子和相邻接线柱干涉，要么护套和线槽边缘剐蹭留下绝缘破损隐患。从实际使用需求出发，这类端子的核心作用是实现导线端部与螺栓接线柱的可靠刚性连接，避免多股铜芯导线散丝、虚接，相比叉形端子，环形结构的套入式设计在设备存在长期振动的工况下，哪怕接线螺栓出现小幅松动，端子也不会从接线柱上滑脱，这也是它在传感器信号回路、设备接地回路里被大量选用的核心原因。设计这类端子的三维结构时，首先要匹配对应线径的压接腔尺寸，

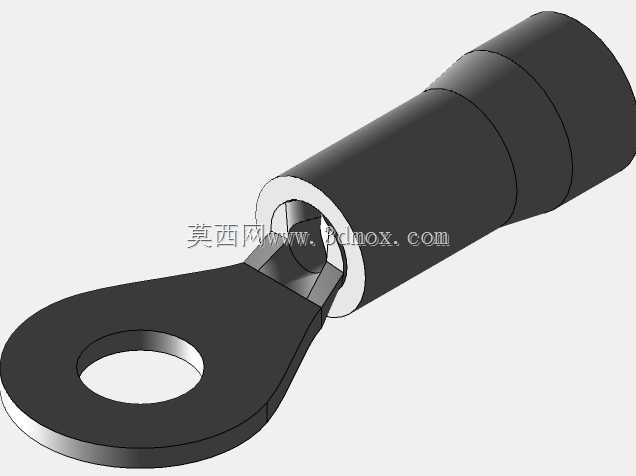

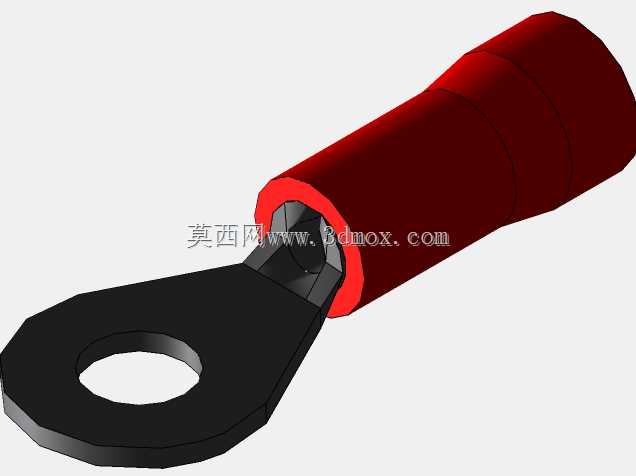

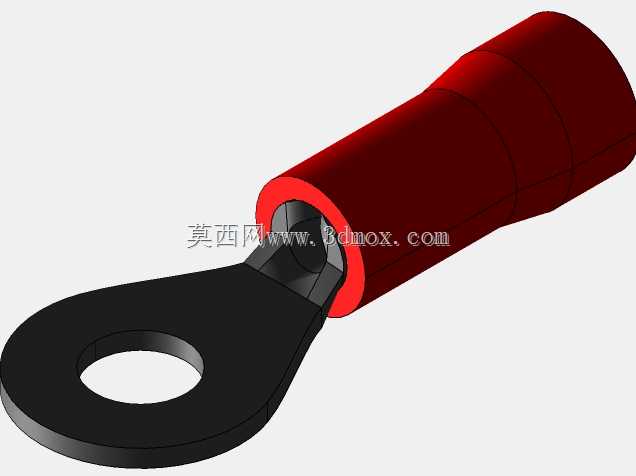

　　压接部分分为铜芯压接区和绝缘层固定区两个区段，铜芯压接区的内径要和剥除绝缘层后的导线铜束外径匹配，压接后的变形量要控制在铜丝不被压断、同时接触电阻满足载流要求的区间，绝缘层固定区的内径要比带绝缘层的导线外径略大，压接后能牢牢夹住导线外皮，避免布线拉扯时外力直接作用在铜芯压接位置导致断线。端部的环形连接孔尺寸要和常用接线螺栓规格匹配，孔的边缘要做去毛刺处理，避免装配时刮伤接线柱的镀锌层，环形片的厚度要根据载流量确定，保证螺栓拧紧后环形片不会被压溃变形，同时环形片和压接筒的过渡位置要做圆弧过渡，避免应力集中导致反复弯折后断裂。外部的绝缘护套一般选用软质PVC材质，建模时要预留护套和金属本体之间的装配间隙，

　　护套的长度要完全覆盖金属压接筒的尾部，避免导线铜丝外露造成短路风险，护套的端部要做锥形收口，方便导线穿入，同时护套表面要做细微的防滑纹理，方便工人压接时手持定位。做安装边界校核时，要注意端子压接完成后，环形面到护套尾部的总长度不能超过接线腔的内部深度，环形片的外径要和相邻接线柱保持至少2mm的电气间隙，护套的最大外径要匹配线槽内的布线空间，多根端子并排接线时要提前核算每个端子的偏转角度，避免相邻端子的金属部分接触造成短路。很多工程师建模时容易忽略压接后的端子变形，实际压接后压接筒会出现规则的凹陷变形，三维模型里如果只做未压接的理想状态，后续做布线干涉检查时会出现偏差，导致实际装配时端子和周边结构件碰擦。

　　另外这类端子在传感器接线场景下使用时，因为传感器的供电和信号回路电流普遍不大，选型时除了核对载流量，还要注意环形孔的尺寸要和传感器接线端子的螺栓直径匹配，不能出现大孔套小螺栓的情况，否则拧紧后接触面积不足，长期使用会因为接触电阻过大发热，烧坏端子和接线柱。做三维装配时，要模拟螺栓拧紧后的端子状态，环形面要和接线柱的贴合面完全平行，不能出现翘边，压接后的导线出线方向要和护套轴线保持一致，避免护套根部出现死折，长期弯折导致导线内部铜丝断裂。从结构设计的细节来看，金属本体的材质一般选用紫铜镀锡，建模时不需要体现镀层厚度，但是要保证金属本体的所有棱角都做倒钝处理，避免尖锐棱角刺穿绝缘护套，环形连接孔的位置要和压接筒保持同轴，偏差过大会导致接线时端子歪斜，占用额外的布线空间。绝缘护套的颜色一般对应不同的线径规格，建模时可以通过外观颜色区分不同规格的端子，方便装配图里的物料统计。在做设备的布线三维设计时，这类端子的模型要准确还原压接后的外形尺寸，才能保证布线仿真的准确性，提前排查接线位置的干涉问题，减少现场装配时的改线工作量，尤其是在紧凑的传感器接线盒内部，空间本身就非常局促，端子的尺寸偏差很容易导致盒盖无法正常闭合，或者挤压内部导线造成绝缘破损。
