3/8英寸内螺纹手动球阀结构设计

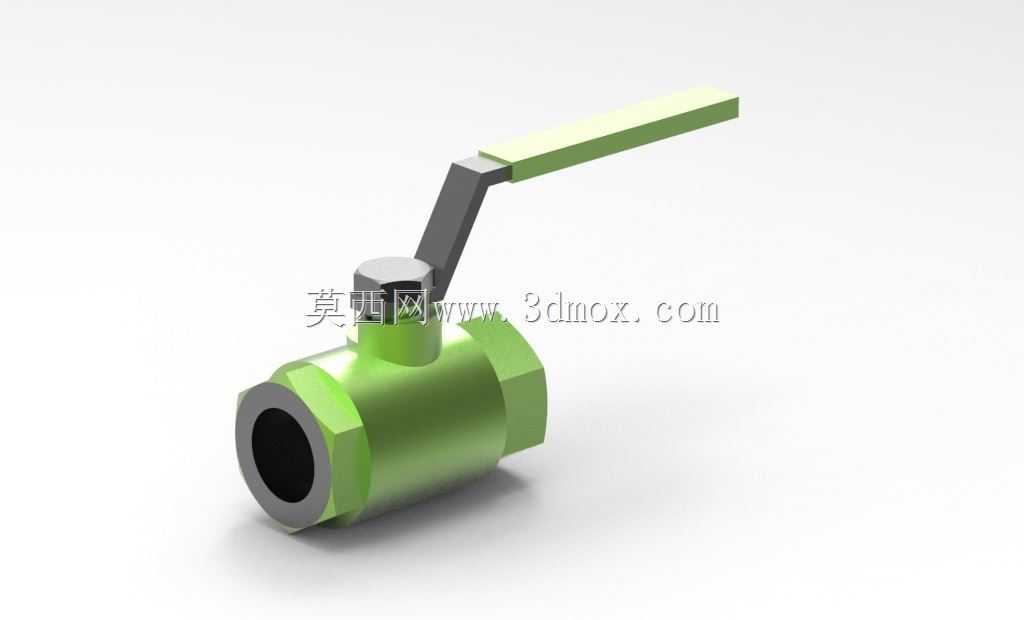

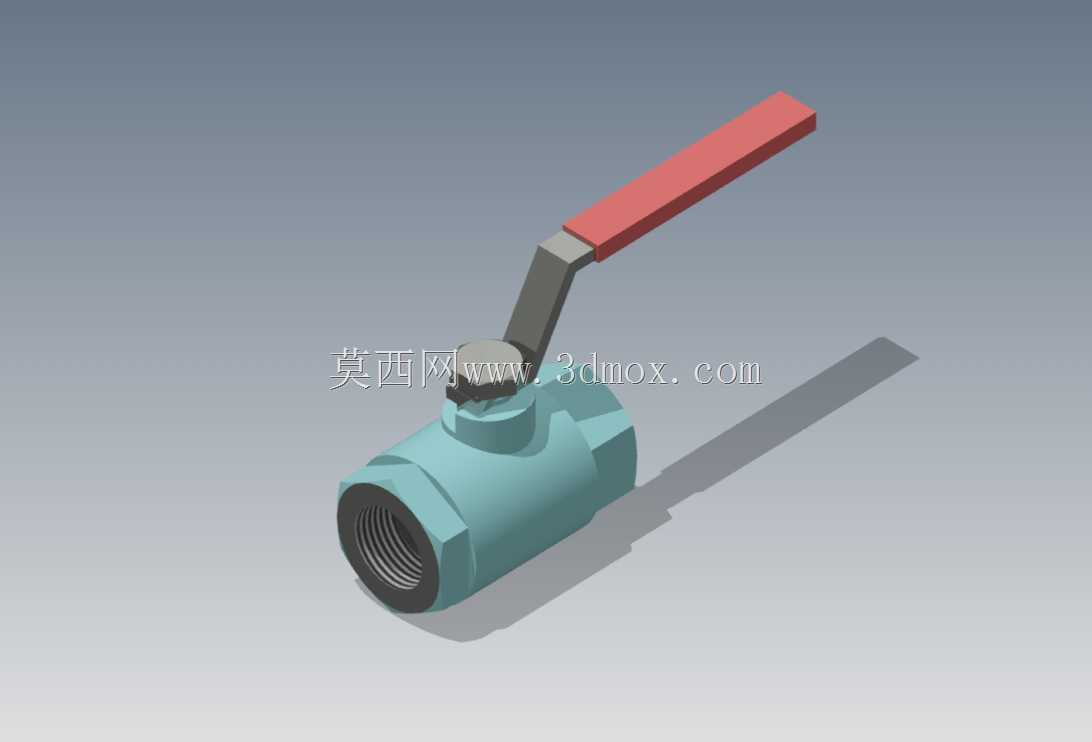

　　这款3/8英寸规格的手动球阀，在中小通径流体管路系统中应用十分广泛，常见于小型液压站控制支路、实验室气路分配、气动工具供气管路、小型冷却循环水支路等场景，核心作用是实现管路介质的通断控制，相比同通径的闸阀、截止阀，它的启闭行程更短，操作力矩更小，全开状态下流道几乎无额外阻力，介质流经时的压损可以控制在极低水平，适合对管路压降敏感的中小流量输送场景。从结构设计逻辑来看，这款球阀采用了浮动球结构设计，球体在介质压力作用下会向出口侧阀座产生微量位移，保证密封面的紧密贴合，这种结构对于3/8英寸这类小通径阀门来说，既能满足密封可靠性要求，又能简化内部零件结构，降低加工与装配难度。阀体采用两端内螺纹连接形式，

　　螺纹规格匹配3/8英寸通用管螺纹标准，安装时无需额外焊接法兰，直接通过管螺纹与上下游管路旋合即可，适合现场安装空间紧凑、后期需要频繁拆卸维护的管路场景，安装时需要注意预留足够的手柄操作空间，避免手柄转动过程中与周边管路、设备结构产生干涉。手柄采用扁平长杠杆结构，力臂长度经过匹配计算，正常成年人手力即可实现阀门的全开全关操作，手柄表面做了防滑处理，即使手上沾有少量油污也能稳定施力，手柄与阀杆的连接采用扁方定位结构，装配时可以通过手柄的指向直观判断阀门的启闭状态，手柄与管路轴线平行时为全开状态，垂直时为全关状态，现场巡检时无需拆解即可快速判断阀门工作位置。从尺寸边界来看，这款球阀的整体轴向长度控制在适配3/8英寸管螺纹安装的标准范围内，

　　阀体最大外径满足小空间安装的避让要求，阀杆顶部的高度经过优化，既保证了手柄的操作力矩需求，又不会因为突出过高导致现场磕碰损坏。内部流道采用全通径设计，球体的通孔直径与3/8英寸管路的通径基本一致，介质流经时不会产生明显的节流效应，既可以输送清水、压缩空气、低压液压油这类常规介质，也可以通过带有微小固体颗粒的流体，不会出现颗粒卡滞在密封面的情况。密封结构采用软质密封阀座，密封面的贴合精度经过结构优化，在额定工作压力范围内可以实现零泄漏，阀杆部位设置了多重密封结构，避免介质从阀杆与阀体的配合间隙处外漏，同时阀杆设置了防飞出结构，即使在阀杆密封压盖出现松动的情况下，内部介质压力也不会将阀杆顶出阀体，保障使用过程中的安全性。在建模过程中，

　　所有配合尺寸都严格遵循管螺纹、阀门结构的相关行业标准，阀体的壁厚经过强度校核，能够满足常规低压流体输送的压力要求，各个零件的装配间隙都预留了合理的公差范围，既保证零件转动的灵活性，又不会因为间隙过大导致密封失效。这类小型手动球阀在设备配套中往往作为基础控制元件使用，虽然结构不复杂，但建模时需要重点关注螺纹的配合精度、球体与阀座的配合位置、手柄的转动行程这些细节，避免实际装配时出现干涉或者密封失效的问题，比如手柄转动90度的过程中，要保证球体的通孔刚好从完全对齐流道转到完全垂直流道的位置，不能出现转动角度不足导致的启闭不到位问题。另外阀体两端的内螺纹收尾位置也做了合理设计，避免管路旋入时顶到阀体内部的球体，影响球体的正常转动，阀杆与阀体的配合部位设置了耐磨衬套，长期频繁操作也不会出现配合间隙变大的问题，延长阀门的整体使用寿命。
