法兰式手动截止阀工业结构设计

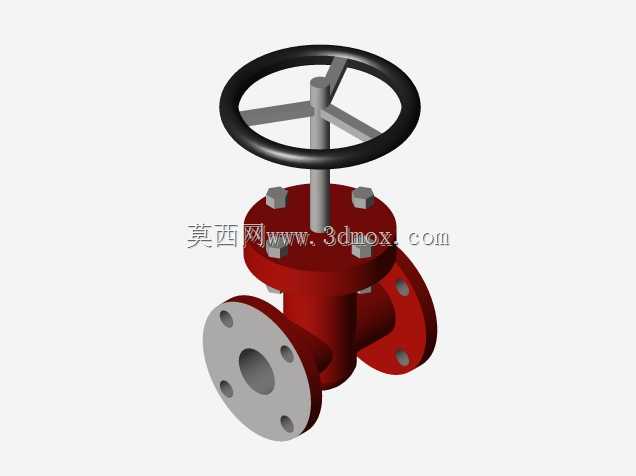

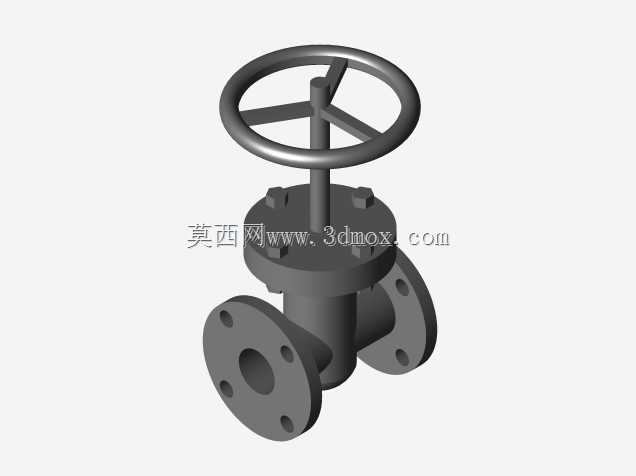

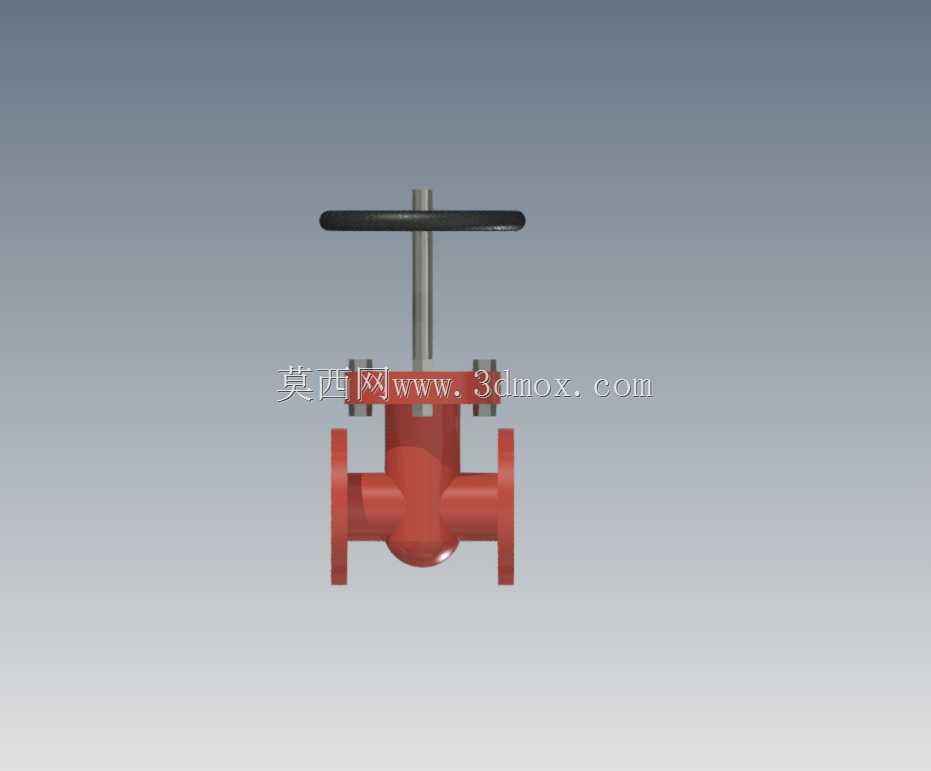

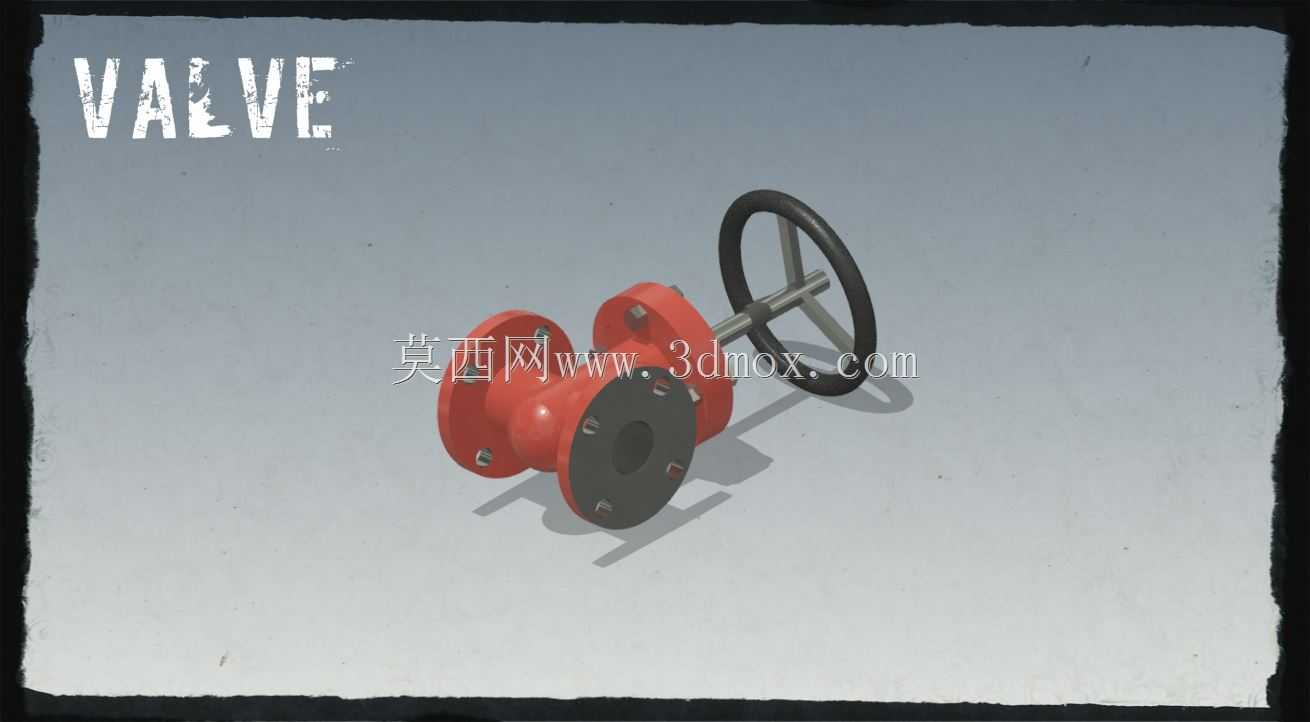

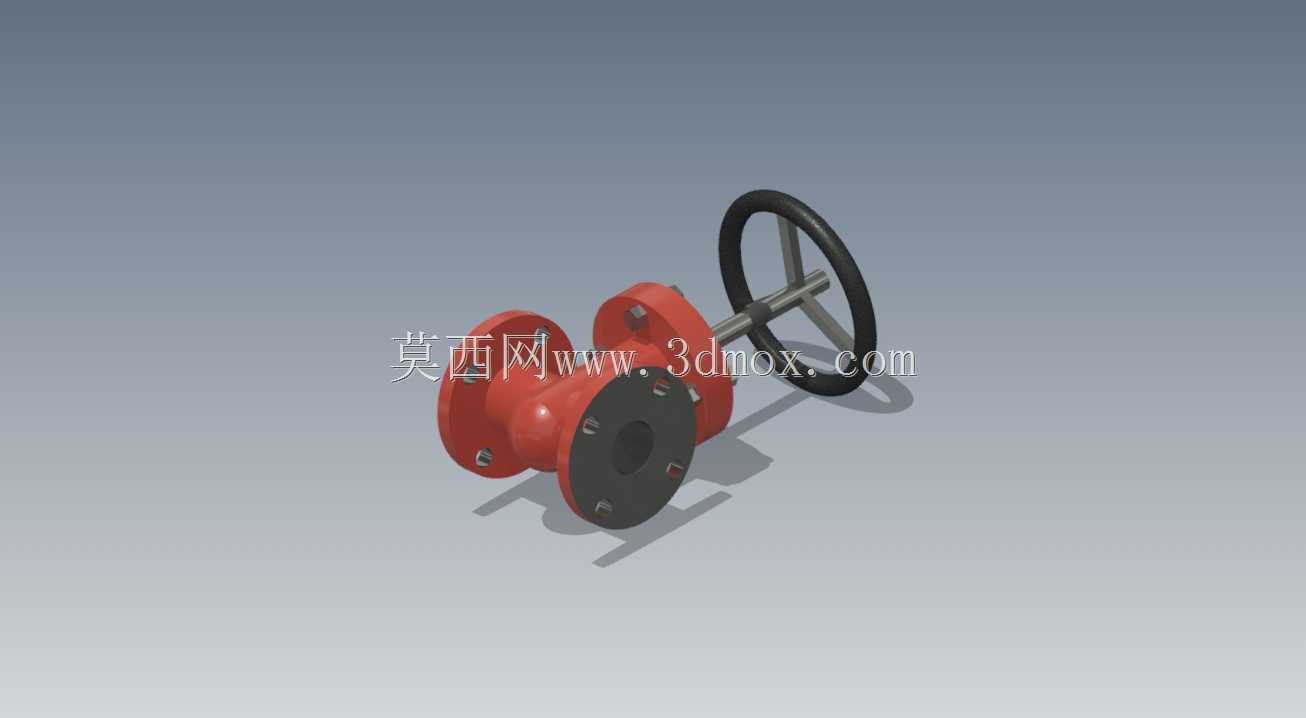

　　在化工流体输送、市政给排水、工业循环水系统、暖通空调管路以及中小型工艺装置的管线上，这类手动法兰连接的截止类阀门是管路截断控制的核心基础部件，不同于闸阀的通径全开低流阻特性，这类截止型结构依靠阀瓣沿阀座轴线方向的升降实现通路的启闭，在需要精准调节开度、频繁截断介质的工况下适配性更强，很多现场运维人员会优先选用这类结构应对中低压工况下的流体控制需求。从结构设计逻辑来看，整个阀体采用了法兰式连接结构，两端的法兰盘预留了标准螺栓安装孔，安装时可直接与同压力等级的管路法兰配对，通过螺栓紧固配合密封垫片实现接口处的密封，这种连接方式的优势在于安装定位便捷，后期检修拆卸时不需要大范围挪动相邻管路，现场维护的操作空间要求更低。

　　阀体的流道采用了直通式铸造结构，介质从一端法兰进入后，经过阀座与阀瓣的配合面，从另一端法兰流出，相较于角式截止阀，直通结构的管线走向更顺，不需要额外调整管路排布角度，适配绝大多数水平或垂直敷设的常规管线。驱动部分采用了轮辐式手轮结构，手轮通过键连接与阀杆上端固定，阀杆与阀体上盖之间采用了梯形螺纹传动，转动手轮时即可带动阀杆做轴向升降，进而带动下端的阀瓣完成与阀座的贴合或分离，这种梯形螺纹传动具备自锁特性，当手轮停止转动时，阀瓣的位置可以自动锁定，不会因为介质的压力冲击出现开度自行变化的问题，现场操作时不需要额外设置锁止机构就能稳定保持设定的开度。阀瓣与阀座的密封面采用了锥面配合设计，相比平面密封，锥面的密封比压更高，

　　在较低的手轮锁紧力矩下就能实现可靠的密封，同时锥面结构在启闭过程中对密封面的冲刷磨损更小，介质中的微小杂质不容易卡在密封面之间造成内漏，能有效延长密封副的使用寿命。阀体上盖与主阀体之间采用了螺栓连接的中法兰结构，中间设置密封填料函，填料函内填充密封填料，通过压盖压紧填料实现阀杆处的动密封，避免介质从阀杆与上盖的配合间隙处泄漏，这种填料密封结构在现场维护时可以在线更换填料，不需要将整个阀门从管线上拆下，大幅降低运维的停机时间。从安装边界来看，这类阀门的整体长度符合通用管路阀门的结构长度标准，两端法兰的螺栓孔中心距、密封面尺寸都匹配对应公称压力的法兰标准，设计选型时只需要确认管线的公称通径、公称压力以及介质特性，

　　就可以直接替换同参数的同类型阀门，不需要额外调整管线的预留安装空间。手轮的安装高度考虑了现场操作人员的站立操作需求，手轮外缘做了圆弧过渡处理，操作人员徒手转动时不会出现硌手的问题，手轮的直径经过力矩匹配设计，在公称压力范围内启闭阀门时，不需要借助额外的加力杆，单人徒手即可完成操作，避免加力杆过大造成阀杆弯曲或者螺纹损伤。在实际工况应用中，这类阀门通常安装在泵组的出口端、换热设备的进出口、分支管线的节点位置，用来控制单条支路的介质通断，也可以通过调节阀瓣的开启高度来控制管路内的介质流量，在一些对流量调节精度要求不高的工况下，完全可以替代专用的调节阀使用，大幅降低管路系统的建设成本。设计建模过程中，需要重点关注阀杆的同轴度公差，保证阀杆升降过程中不会出现卡滞，阀瓣与阀座的密封面需要预留研磨余量，实际生产中通过配研保证密封面的贴合率，阀体的流道部分需要做圆滑过渡处理，减少介质流动过程中的局部阻力损失，降低管路系统的输送能耗。法兰盘的背面设置了加强筋结构，连接阀体主体与法兰盘，避免螺栓紧固时法兰盘出现变形导致密封失效，同时也能提升阀体整体的结构强度，在承受管路应力和介质压力时不会出现开裂问题。
