木工快速锁紧F型夹钳结构设计

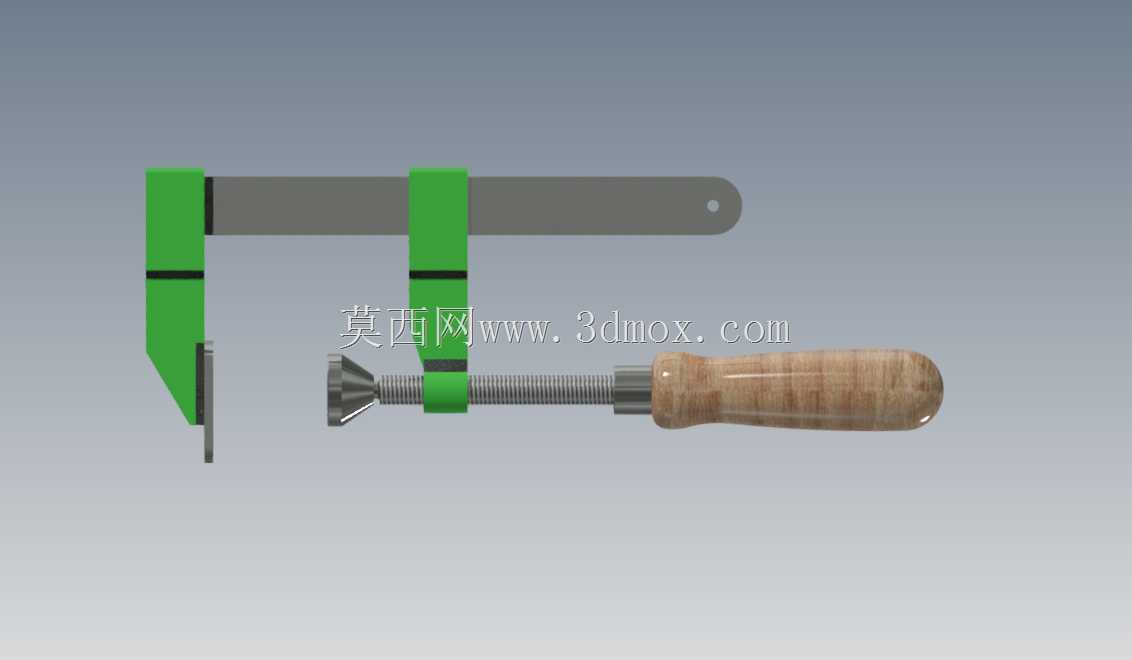

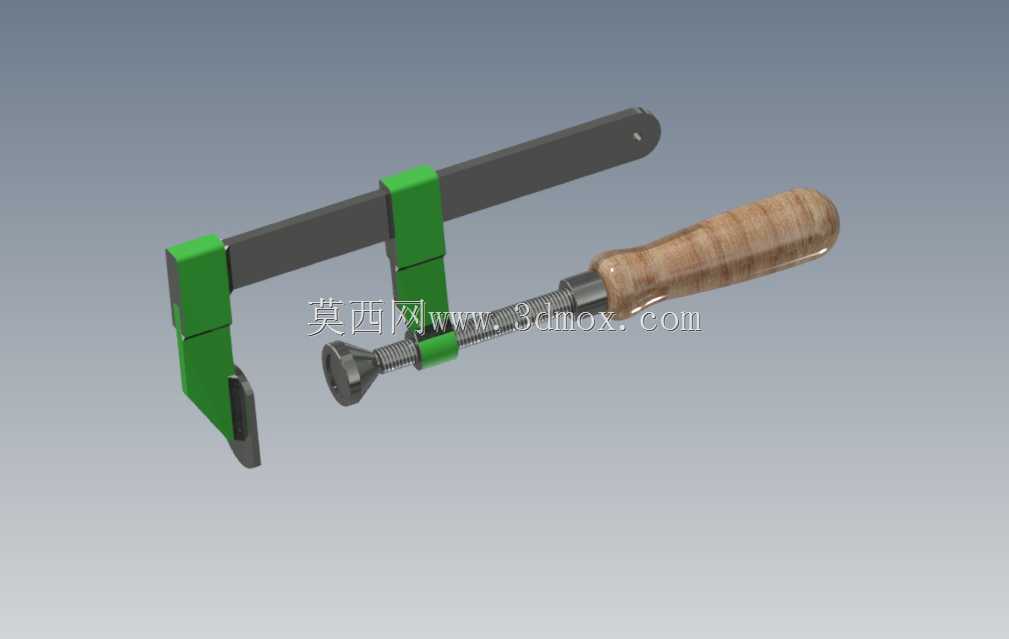

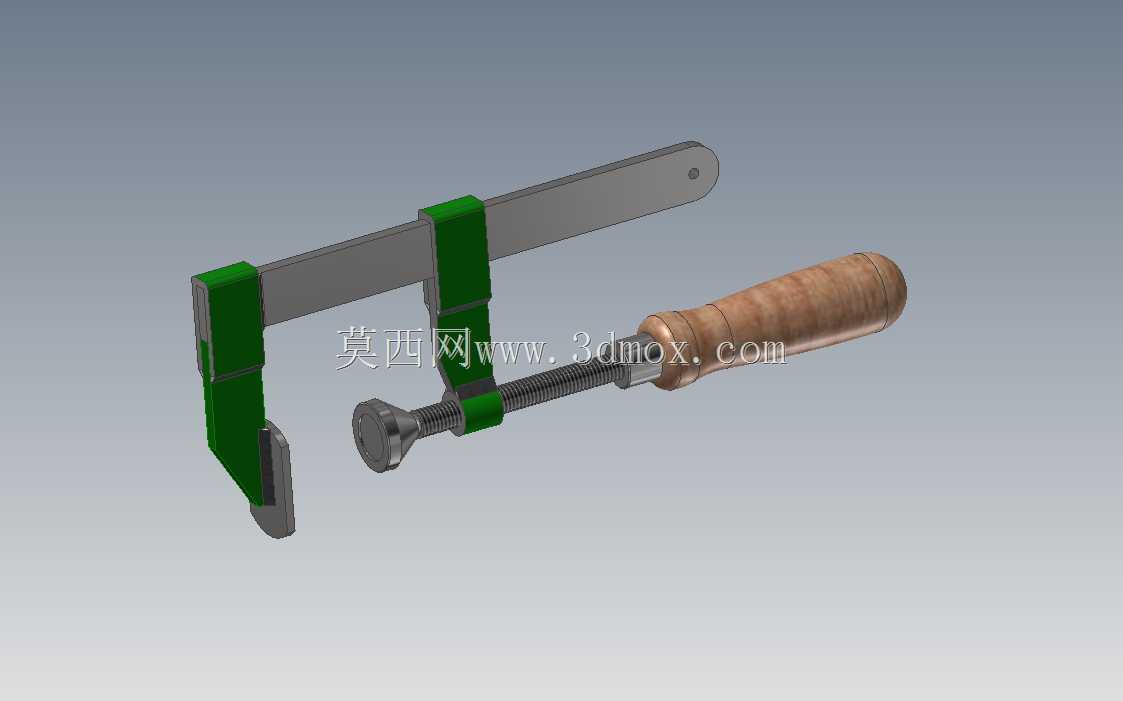

　　日常木工作业、小型零件粘接固定、薄板拼接对位场景里，这类F型夹钳的使用频率远高于传统C型夹，核心优势在于开口调节范围大，锁紧操作不需要反复旋转螺杆走完整个行程，能大幅减少单件装夹的辅助时间。从结构上看，夹钳主体采用冷轧钢冲压成型的固定臂作为承载基体，滑动夹块可以沿着固定臂的长槽自由滑移，快速适配不同厚度的被夹工件，不需要像传统螺杆夹那样从最大开口位置一直旋进，只需要把滑动夹块推到贴近工件表面的位置，再转动木质手柄带动末端的压紧螺杆进给，就能完成最终的锁紧动作，这种快调结构在批量小件装夹时，能把单步装夹时间压缩到传统夹钳的三分之一左右。

　　压紧端的螺杆采用梯形螺纹传动，相比普通三角螺纹，梯形螺纹的牙根强度更高，承载时的螺纹副接触面积更大，长期反复锁紧也不容易出现滑牙变形，螺杆末端的压头采用活动铰接设计，压紧时压头可以根据被夹工件的表面角度自动微调贴合面，避免局部压强过大压伤木质工件表面，也能在夹持带轻微斜度的工件时保证整个压合面受力均匀，不会出现夹偏滑脱的问题。固定臂和滑动夹块的接触位置做了防滑齿纹处理，当螺杆施加锁紧力时，滑动夹块会在反作用力下轻微偏转，让齿纹牢牢卡入固定臂的定位槽里，夹持受力越大，卡合的锁紧力就越强，不会出现受力后滑动夹块后退松脱的情况。

　　手柄部分采用实木车削成型，表面做了浸油防滑处理，相比塑料手柄，木质手柄的低温握持手感更好，冬季户外作业时不会出现冰手的问题，同时木材的阻尼感更强，手部出汗时也不容易打滑，施加锁紧力矩时更易把控力度，针对不同硬度的工件，可以通过手柄的旋转圈数灵活调整压紧力，夹持软木、薄塑料件时不会因为压力过大造成工件变形，夹持金属件、厚硬木材时也能提供足够的锁紧力，保证加工过程中工件不会移位。

　　从安装边界和尺寸适配来看，这类夹钳的喉深设计覆盖常规手工操作需求，固定臂的长度决定了最大开口尺寸，能满足从几毫米的薄件到几十厘米的厚件夹持需求，夹钳整体重量控制在单手可持的范围，现场作业时可以随身携带多把，同时完成多个点位的固定。在实际应用场景里，除了常规的木工粘接、拼接固定，这类夹钳也常被用于钣金件的临时定位焊接、3D打印件的粘接对位、家具维修时的部件压合，甚至是小型工件的钻孔辅助固定，只要是需要提供持续单向压紧力的场景，都能通过这类夹钳快速完成装夹。

　　设计过程中需要重点考量几个受力点的强度匹配：首先是固定臂的抗弯强度，当锁紧力达到额定值时，固定臂不能出现明显的弯曲变形，否则会导致压合面平行度超差，工件夹持后出现角度偏移；其次是滑动夹块的卡合结构，要保证在最大锁紧力下，卡齿不会出现崩齿、滑移，这部分的齿形角度和啮合深度需要经过反复受力验证，角度过大会导致卡合不紧容易滑脱，角度过小则会出现滑动夹块移动卡顿，调节不畅的问题；最后是螺杆末端的铰接压头，要保证压头的铰接间隙适中，既可以灵活转动适配不同角度的工件表面，又不会因为间隙过大导致压合时出现晃动偏移。

　　夹钳的两个夹持面都做了平面度处理，保证压合时和工件表面充分接触，不会出现局部点接触导致的压痕，针对容易刮花的工件表面，还可以在压头位置粘贴橡胶垫，进一步增大接触摩擦力，同时保护工件表面不被压伤。和传统的重型G夹相比，这款F型夹钳的自重更轻，调节速度更快，虽然极限锁紧力不如重型G夹，但完全能覆盖绝大多数手工制作、轻型装配、维修作业的装夹需求，是手工工坊、装配现场、维修工位上非常实用的通用夹持工具。在三维建模过程中，需要重点还原滑动夹块和固定臂的配合间隙，梯形螺纹的牙型参数，以及铰接压头的活动自由度，保证模型在做装配仿真、运动模拟时，能真实还原夹钳的快调、锁紧、压头自适应转动的实际动作逻辑，为后续的工程出图、受力仿真、结构优化提供准确的数字模型基础。
