带安装支座法兰式L型管道转接件

　　在工业流体输送系统的管路布设作业中，经常会遇到管路需要垂直转向、同时需要在转向位置做刚性固定的场景，比如化工车间的工艺管线沿墙面布设后转向接入反应设备接口、市政供水系统的立管转向接入水平支管、消防管路在建筑转角处的固定布设等场景，普通的冲压弯头仅能完成流向转向，无法提供安装固定的受力支点，额外焊接支架不仅会增加现场施工的焊接工作量，还容易因焊接应力导致法兰密封面变形，引发后期的跑冒滴漏问题，这款带安装支座的法兰式L型管道转接件，就是针对这类场景开发的集成式管路构件。

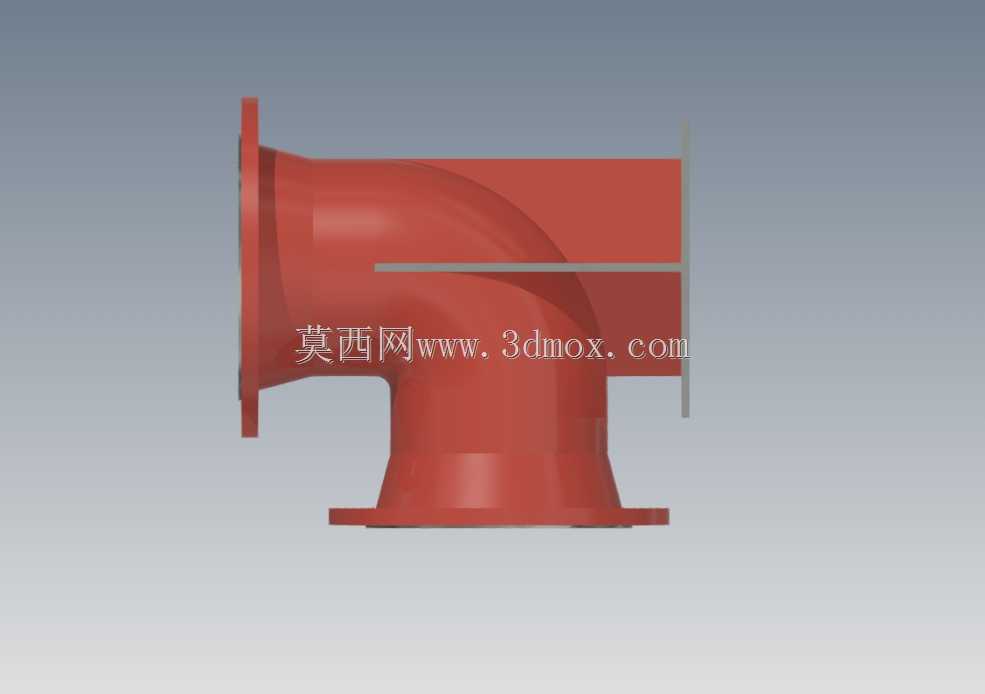

　　从结构设计逻辑来看，这款构件将90度转向流道、两端连接法兰、安装固定支座三个功能模块做了一体化整合，流道部分采用等径圆弧过渡设计，转向位置的内壁曲率经过流体力学优化，避免直角转向带来的流体紊流、压损增大问题，对于输送含固体颗粒的浆体介质场景，这种圆弧过渡结构还能减少颗粒在转角位置的沉积，降低管路堵塞的概率。两端的连接法兰采用标准凸面法兰结构，法兰盘上的螺栓孔沿圆周均布，密封面的平面度、螺栓孔的位置度公差都按照管路法兰的通用公差要求设计，能够和同压力等级的标准法兰直接配对安装，不需要额外加工转接件，现场安装时只需要在密封面加装对应材质的密封垫片，穿入螺栓按对角顺序拧紧即可完成连接，能够有效降低现场安装的作业难度。

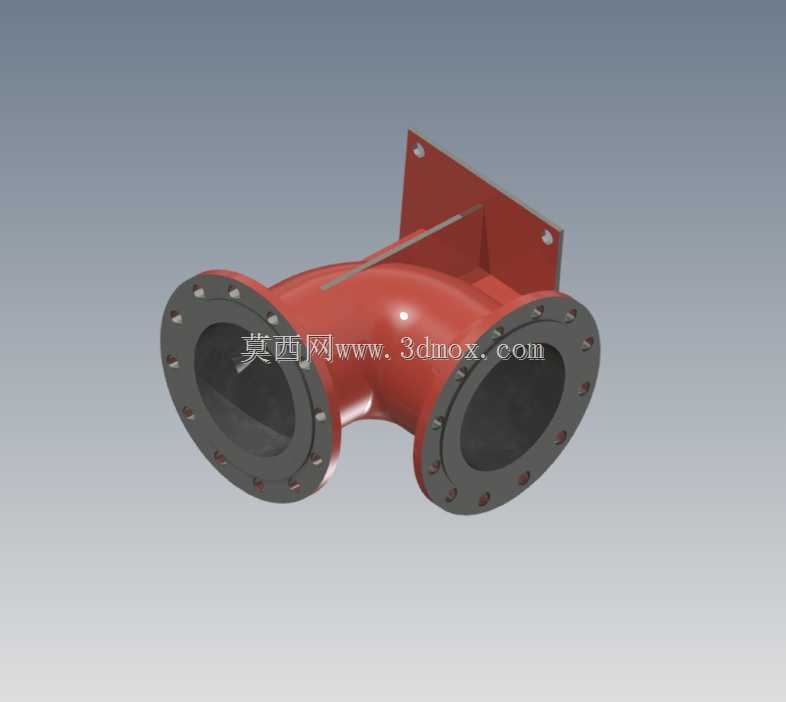

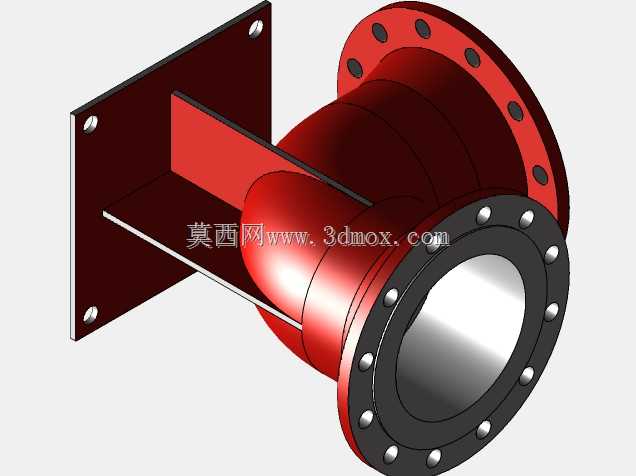

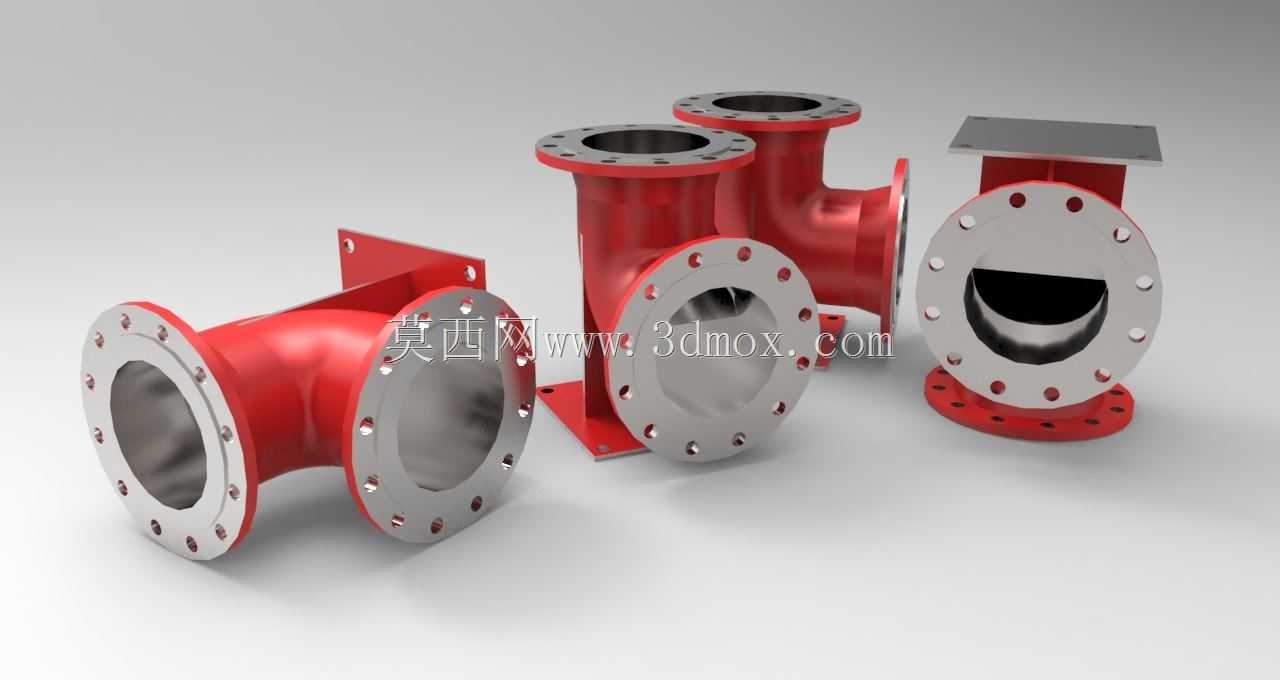

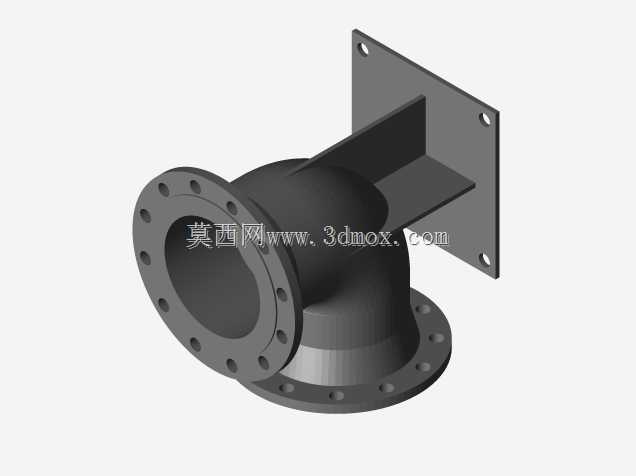

　　集成在流道外侧的安装支座是这款构件区别于普通弯头的核心结构，支座采用带安装孔的平板结构，根据不同的安装场景，支座的布设位置做了差异化设计：有的支座设置在L型流道的直角背部，适合墙面贴装的场景，安装时可以直接通过膨胀螺栓将支座固定在墙面预埋板或者结构钢架上，支座和流道外壁之间设置了加强筋结构，能够承受管路内部流体压力产生的推力、管路自身重量以及介质流动产生的振动载荷，避免长期运行过程中法兰连接位置受外力作用出现密封失效；还有的支座设置在流道的端部法兰侧，适合设备接口端的安装场景，能够直接将转接件固定在设备的接口法兰旁的安装板上，抵消管路重量对设备接口产生的附加弯矩，保护设备接口不受外力损坏。

　　从安装边界尺寸来看，这款转接件的两端法兰端面距离、法兰外径、螺栓孔分布圆直径都和同通径的标准法兰保持一致，安装支座的安装孔间距、支座平面到流道中心的高度尺寸经过精准核算，既保证安装时螺栓有足够的操作空间，不会出现扳手无法伸入拧紧螺栓的问题，也不会因为支座尺寸过大占用过多的管路布设空间，在空间紧凑的设备内部管路布设场景中，这种紧凑的尺寸设计能够有效减少管路占用的空间，提升设备内部的空间利用率。流道的壁厚根据常用的管路压力等级做了匹配设计，能够满足常规低压流体输送的强度要求，对于有腐蚀介质的输送场景，也可以通过更换材质或者增加内壁防腐层的方式适配使用需求。

　　在实际工程应用中，这类集成式转接件能够替代原来“弯头+法兰+焊接支架”的多零件组合方案，减少现场焊接、校准的工序，同时因为所有连接位置都是工厂预制加工，密封面的加工精度、结构的强度一致性都比现场焊接的结构更有保障，能够有效降低管路系统的后期维护成本。在三维建模过程中，这类构件的建模需要重点关注法兰密封面的平面度公差、螺栓孔的位置度公差、安装支座的安装孔位置精度，同时要还原流道内部的圆弧过渡结构，方便后续做管路流体仿真的时候能够准确模拟流道内部的介质流动状态，为管路系统的压损计算、流态分析提供准确的模型基础。建模时还要注意不同安装形式的支座和流道的连接位置，确保加强筋的布设位置符合受力要求，避免出现应力集中的问题，保证构件在长期受载情况下的结构可靠性。
